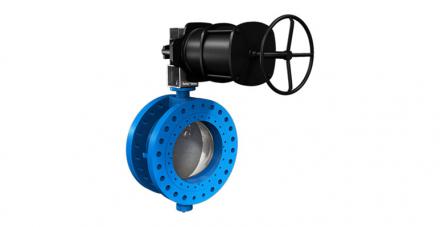

Batley valve® bv 22000 ? Hyperseal
Description
La vanne à double excentration Batley Valve® BV 22000 Hyperseal est une vanne papillon polyvalente disponible en plusieurs tailles et classes ANSI en fonction du domaine d'utilisation.
Présentation
La vanne Batley Valve® BV 22000 Hyperseal standard peut être percée pour correspondre aux normes internationales jusqu'à la classe 300. Des vannes spéciales peuvent être fabriquées avec des corps percés pour s'adapter aux brides jusqu'à la classe ANSI 2500. Le siège est conçu pour se déplacer légèrement dans le sens du débit, permettant à la pression d'atteindre l'arrière du siège, ce qui resserre progressivement le joint tandis que la pression augmente. Lorsque la pression est élevée, toute déviation sur le disque augmente la capacité d'étanchéité et de sectionnement. Un actionnement tout ou rien à 90° permet un fonctionnement rapide, tandis que le faible couple est un avantage économique en mode électrique.
Caractéristiques/Avantages clés
Le double excentrique déplace l'obturateur en dehors et à l'intérieur du siège du corps avec un frottement et un couple de siège minimum, ce qui prolonge la durée de vie du siège et réduit le couple total de la vanne
La bague d'étanchéité est facile à remplacer.
La forme aérodynamique de l'obturateur améliore le débit et réduit la perte de charge.
Pression d'arrêt allant jusqu'à 100 bar
Large gamme d'options pour le corps et la garniture
Double usage possible : vanne de régulation et robinet de sectionnement
La forme du siège permet d'obtenir une performance d'étanchéité stable à la fois en débit direct et inversé
Applications
Vanne polyvalente : température de service faible à modérée pour les systèmes de gaz et de liquides, en mode contrôle et isolement
Processus
Contrôle de débit universel
Contrôle de débit universel (Power)
Raffinerie et pétrochimie (Industrial)
Présentation
La vanne Batley Valve® BV 22000 Hyperseal standard peut être percée pour correspondre aux normes internationales jusqu'à la classe 300. Des vannes spéciales peuvent être fabriquées avec des corps percés pour s'adapter aux brides jusqu'à la classe ANSI 2500. Le siège est conçu pour se déplacer légèrement dans le sens du débit, permettant à la pression d'atteindre l'arrière du siège, ce qui resserre progressivement le joint tandis que la pression augmente. Lorsque la pression est élevée, toute déviation sur le disque augmente la capacité d'étanchéité et de sectionnement. Un actionnement tout ou rien à 90° permet un fonctionnement rapide, tandis que le faible couple est un avantage économique en mode électrique.
Caractéristiques/Avantages clés
Le double excentrique déplace l'obturateur en dehors et à l'intérieur du siège du corps avec un frottement et un couple de siège minimum, ce qui prolonge la durée de vie du siège et réduit le couple total de la vanne
La bague d'étanchéité est facile à remplacer.
La forme aérodynamique de l'obturateur améliore le débit et réduit la perte de charge.
Pression d'arrêt allant jusqu'à 100 bar
Large gamme d'options pour le corps et la garniture
Double usage possible : vanne de régulation et robinet de sectionnement
La forme du siège permet d'obtenir une performance d'étanchéité stable à la fois en débit direct et inversé
Applications
Vanne polyvalente : température de service faible à modérée pour les systèmes de gaz et de liquides, en mode contrôle et isolement
Processus
Contrôle de débit universel
Contrôle de débit universel (Power)
Raffinerie et pétrochimie (Industrial)
Caractéristiques
Commande
électrique
Fixation
bride
Modèle
arrêt,régulation,contrôle
