Machine de taillage par fraise-mère pick-up vlc 200 h

Presque chaque entrainement a besoin de pignons et leur qualité est un facteur décisif pour assurer l'efficience du système tout entier. Dans ce contexte, les exigences techniques sont particulièrement élevées.





Les spécialistes Powertrain proposent une large gamme de solutions très économiques et rentables avec leursmachines de taillage par fraise-mère verticales. Chaque solution est parfaitement adaptée aux conditions que la production exige.

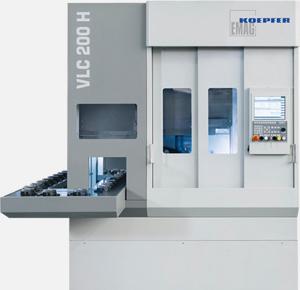

Machine de taillage par fraise-mère pick-up – VLC 200 H





Très compacte et rapide: La machine de taillage par fraise-mèreVLC 200 H se distingue par sa compacité, des déplacements courts et une dynamicité élevée. Toutes les conditions pour la production de dentures hautement précises sont ainsi réunies.





La machine de taillage par fraise-mère vertical VLC 200 H EMAG a été conçue pour des pièces en forme de roue avec un diam. max. 200 mm et module 4.





Lors du taillage de dentures sur pièces en forme de roue, ce système efficace offre un gain de productivité notable – grâce au concept de construction propre à EMAG.





L'automatisation intégrée via une broche pick-up assure sur la machine de taillage par fraise-mère des temps annexes donc improductifs très courts (et des coûts pièce unitaire très réduits).





L'intégration de la machine dans des systèmes de production est préparée de façon optimale. Possibilité d'un concept avec flux de pièces linéaire mais aussi d'une automatisation en boucle fermée.





Caractéristiques techniques





Ø max. de la pièce mm


in 200


8


Longitud de pieza máx. mm


in 350


14


Recorrido de fresado mm


in 150


6


Déplacement X mm


in 790


31


Déplacement Y mm


in 120


4.5


Déplacement Z mm


in 400


15.5


Ángulo de hélice Grad


degrees ± 35


± 35


Capacité d'usinage 4
