Sondeuses de reconnaissance geotechnique modele pu400

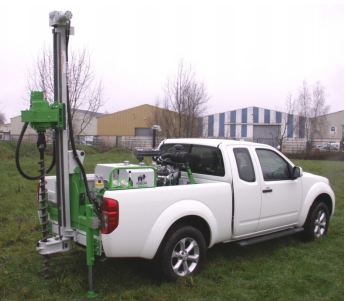

La sondeuse PU400 est une sondeuse

géotechnique montée sur un pick-up 4x4

Toyota Hilux. Plusieurs autres modèles et

marques de porteurs sont également

disponibles.

Polyvalent et puissant grâce à son moteur

YANMAR de 45 CV, le modèle PU400 permet

de réaliser la plupart des investigations

géotechniques ou environnementales. Son

autonomie permet de l'utiliser sans moyen de

transport additionnel, y compris dans des

zones difficiles d'accès.

Sa tête de rotation est équipée de deux

moteurs hydrauliques et en option d'un

marteau de percussion, permettant d'obtenir

une large gamme de couples et de vitesses

de rotation, ainsi que d'un touret d'injection

pour l'air, l'eau ou les boues de forage.

Le pick-up est équipé de deux pieds

hydrauliques de stabilisation à l'arrière. Le

relevage du mât de forage par un vérin

hydraulique permet également une mise en

opération sure et rapide de la sondeuse.

Les commandes sont situées sur un panneau

de contrôle complet et ergonomique.

Enfin, la sondeuse PU400 est équipée des

sécurités les plus complètes pour une utilisation

sans risque.

Panneau de contrôle

La sondeuse PU400 peut être équipée avec diverses options : pompe d'injection d'eau et de boues

de forage, frein de tiges ou guide-tarières, treuil de manipulation, effacement de tête hydraulique,

cabestan hydraulique pour essais SPT, marteau hors-trou de roto-percussion.



Spécifications Techniques

Porteur Toyoto Hilux monocabine à

suspensions renforcées et plateforme

aluminium de dimensiopns 170 x 230

cm ? Pare-chocs renforcé

Stabilisation arrière

Groupe de

puissance

Moteur diesel YANMAR de 45 CV

Réservoir carburant 35 litres

Réservoir huile 60 litres

Pompe hydraulique à débit fixe

Distributeurs Danfoss PVG 32

Châssis Châssis mécano-soudé en acier

2 vérins hydrauliques de stabilisation

Rack pour rangement de tiges et

d'outils

Rotation 2 moteurs hydrauliques Danfoss OMT

160

- Couple max. : de 0 à 180 daNm

- Vitesse max. : de 0 à 280 tr/min

Touret d'injection air / eau

Sortie arbre : M 2"3/8 API Reg à droite

Serrage des

tiges

Guide-tarière

Option : frein de tige ouverture 170 mm

Mât Longueur : 2500 mm

Translation par motoréducteur et

chaîne

Traction : 2700 kg

Poussée : 2000 kg

Diamètre max. de forage 160 mm

Options Pompe d'injection d'eau 80 l/min ? 40 B

Treuil de manipulation 500 kg

Marteau hors-trou de roto-percussion
