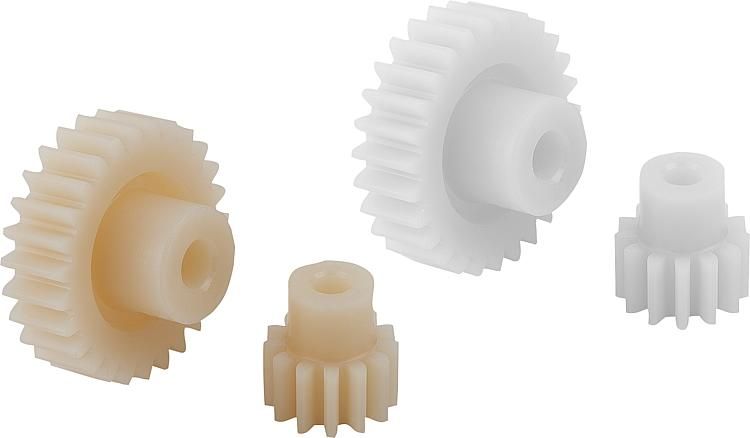

22402 - Engrenages en plastique à denture droite - Norelem France - 12 à 150 dents - Polyacétal ou Polycétone

Matière :
Polyacétal (POM) ou polycétone (PK).
Finition :
Traité par pulvérisation, denture droite. Angle de pression 20°. Alésage usiné.
Polyacétal blanc.
Polycétone ivoire.
Nota :
Polyacétal : matériau standard avec une dureté élevée et un coefficient de frottement réduit.
Polycétone : matériau avec une durée de vie sensiblement plus longue, une transmission de puissance plus élevée et une meilleure sécurité contre la rupture des dents grâce à sa résistance à l'usure extrêmement grande et ses très bonnes propriétés tribologiques.
Utilisable sous l'eau et sous d'autres fluides.
Les roues dentées traitées par pulvérisation :
Ces roues peuvent posséder des retassures internes dues à la fabrication. Celles-ci peuvent devenir visibles lors du perçage ou en présence de rainures. Leur fonctionnement ne s'en trouve pas affecté.
Plage de température :
-40 °C jusqu'à +140 °C (en fonction de la valeur et de la durée de la charge).
À noter :
- Les couples indiqués dans les tableaux de mesure concernent uniquement la denture ; le diamètre de l'arbre, la taille de la clavette, etc. ne sont pas pris en compte.
- Les calculs de la capacité de charge sont basés sur la charge admissible de piqûre des flancs des dents ainsi que sur la contrainte qui s'exerce à la base des dents.
- La capacité de charge d'un engrenage dépend d'un certain nombre de facteurs, de sorte que les valeurs indiquées ne sont données qu'à titre indicatif et sont destinées à faciliter votre choix.
Données supplémentaires :
- Les données de couple portent sur une seule dent.
- En fonction du diamètre primitif, de l'appariement des roues dentées, etc., on obtient le chevauchement requis pour déterminer le couple transmissible.
- Dans le cas le plus simple d'une denture droite, un degré de chevauchement de 1,1 à 1,25 est courant dans la pratique.
- Pour augmenter le chevauchement, on utilise un grand nombre de dents avec de petits modules.
- Un bon chevauchement peut minimiser les dommages tels que les piqûres.
