3731-3 - positionneur électropneumatique ex  - samson

PRODUIT
Positionneur

UTILISATION

Temps de réglage contraignants
Conditions ambiantes contraignantes
Régulation
MONTAGE SUR

Servomoteur linéaire, simple effet
Servomoteur linéaire, double effet
Servomoteur rotatif, simple effet
Servomoteur rotatif, double effet
PROTECTION ANTIDÉFLAGRANTE

Non requis
Protection antidéflagrante
COMMUNICATION

HART®
BOUCLE DE RÉGULATION

4 à 20 mA
OPTION DE L'ÉLECTROVANNE

Disponible
DIAGNOSTIC DE VANNE

Disponible

Caractéristiques

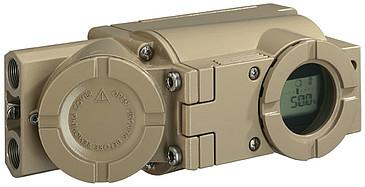

Positionneur électropneumatique Ex
d avec communication
HART®
Corps en fonte d'aluminium ou en inox
Montage sur servomoteurs linéaires selon CEI
60534-6 ou intégration
SAMSON
Montage sur servomoteurs rotatifs selon VDI/VDE
3845
Montage sur servomoteurs à double effet avec amplificateur-inverseur type
3710
Diagnostic EXPERTplus intégré pour vannes de régulation
Position de montage indifférente du positionneur, mais pas de montage suspendu
Manipulation simple avec un seul bouton tourner-pousser et un seul menu, même dans des zones à risques d'explosion
Affichage lisible dans toutes les positions de montage grâce à l'orientation modulable du sens de lecture
Configuration possible sur ordinateur par liaison série
SSP à l'aide du logiciel TROVIS-VIEW
Mise en service automatique variable grâce à quatre modes d'initialisation différents
Paramètres préconfigurés, réglage requis pour les valeurs non standard uniquement
Capteur de déplacement calibré à liaison directe insensible aux vibrations
En cas d'urgence, possibilité de mettre en service le positionneur sans déplacer la vanne quand l'installation est en service grâce au mode d'initialisation «
Sub
» (substitution)
Enregistrement de tous les paramètres dans une mémoire
EEPROM sécurisée contre les défaillances
Technique deux fils avec faible charge électrique entre 300 et 350
? pour 20
mA
Limitation réglable de la pression de sortie
Fonction de fermeture étanche réglable
Surveillance automatique du point zéro
Sonde de température et compteur de temps de fonctionnement intégrés
Autodiagnostic
Messages sous forme de statut cumulé selon NE
107, sortie par contact d'alarme ou recopie de position analogique optionnelle
Accessoires
Manomètre
Interface de configuration et d'exploitation TROVIS-VIEW (gratuite)
Intégration d'appareils pour systèmes et outils de conception
Options
Appareil compatible peinture
Équipement supplémentaire: recopie de position, entrée binaire, module fonction sécurité, sortie binaire
