Détail produit

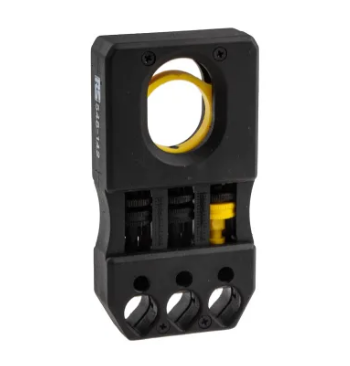

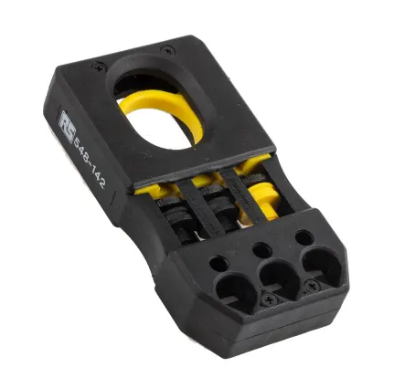

Pince à dénuder RS Pro

Cette pince à dénuder circulaire de précision de RS PRO est idéale pour la préparation de câbles coaxiaux et d'autres câbles multicouches jusqu'à 10 mm de diamètre. La pince à dénuder se compose de trois lames de coupe individuelles à ressort qui peuvent être réglées à des profondeurs indépendantes par des roues de réglage variables en continu, de sorte que les différentes étapes de dénudage de câble coaxial peuvent être contrôlées avec précision.

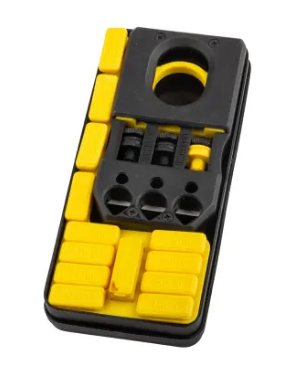

Douze butées d'arrêt du câble sont fournies (4 mm à 15 mm par pas de 1 mm). Lorsqu'elles sont montées sur l'outil, elles déterminent la longueur à dénuder pour la tresse, le diélectrique et le conducteur intérieur. Les longueurs peuvent également être modifiées ou finement ajustées en modifiant la profondeur de la butée. Une fois verrouillés en position (des roues de verrouillage sont fournies), un câble peut être inséré sous chaque lame, orienté contre la butée de câble appropriée à son tour, et quelques rotations du dénudeur permettent de préparer le câble prêt à l'assemblage sur les connecteurs et les bornes.

Les fonctions de dénudage de câble coaxial incluent des échelles arbitraires contre les roues de réglage pour fournir une bonne indication de la profondeur de lame pour un fonctionnement répétable. De plus, une roue latérale est à code couleur pour que la séquence de préparation puisse être facilement identifiée. La lame centrale coupe l'isolation jusqu'à un diamètre de conducteur minimum de 1 mm.

Pour des solutions de dénudage de câble précises et hautement personnalisables, cet outil est idéal.

Un jeu de 3 lames de rechange est fourni avec chaque pince à dénuder, et des lames de rechange sont disponibles séparément (RS 548-158).

Caractéristiques et avantages
Pince à dénuder pour câble coaxial hautement ajustableAction rotative facile à utiliser
• Enlève la gaine extérieure, la tresse et le diélectrique en un seul mouvement

Applications
Les pinces à dénuder sont des outils portables conçus pour retirer l'isolation ou la gaine extérieure des fils électriques. Le dénudage de fil pensé peut être obtenu par d'autres outils, tels que des couteaux ou des pinces, un outil de dénudage automatique est plus rapide, plus précis et plus efficace. Les pinces à dénuder permettent une coupe nette et précise afin de découvrir les fils, les rendant prêts à être soudés ou fixés à un connecteur. Ces pinces à dénuder coaxiales sont conçues pour préparer un câble coaxial pour une fixation immédiate et pratique aux connecteurs appropriés.

Caractéristiques techniques

• Type de câble : Coaxial
• Plage de dénudage : 3 → 10.5mm
• Taille minimum : 3mm
• Taille maximum : 10.5mm
• Longueur hors tout : 97 mm
