A1-230 - Engrenage conique en inox - Michaud Chailly - Module 1,0 à 4,0 - Denture droite fraisée

Informations

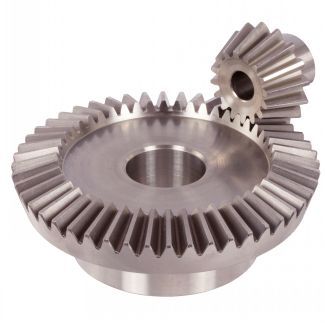

Engrenage conique en inox
Module 1,0 à 4,0 - Modèle A1-230 - Couple conique
Matière :
- Acier inoxydable 1.4305.
Caractéristiques :
- Qualité de denture : 8 DIN 3967 à partir du module 2,0.
- Denture droite fraisée à flancs bombés.
- Angle des axes : 90°.
Utilisation :
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16, choisir 2 fois la référence "A1-230-16-10-1".
- Pour un rapport différent de 1, prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 2 : 1, choisir les références "A1-230-15-25-2" et "A1-230-30-25-2".
