A1-234 - engrenage conique - michaud chailly - module 0,5 à 3,5

Informations
Engrenage conique en POM C Module 0,5 à 3,5 - modèle A1-234 - Couple conique

Matière
- POM C.
Caractéristiques
- Denture droite.
- Angle de pression : 20°.
Utilisation

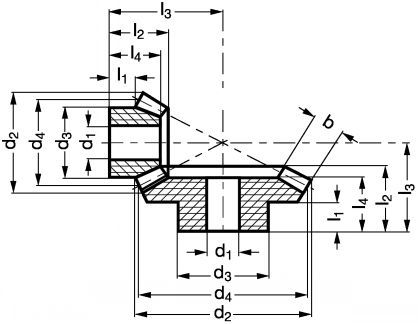

- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
- Comme les matériaux thermoplastiques ont un coefficient de dilatation thermique bien plus important que l'acier, il faut tenir compte des cotes suivantes au montage :
. vide à fond de dent Sk =environ 0,25 x module,
. jeu entre dents Sc =environ 0,05 x module,
. coefficient de dilatation thermique 1,1 x 10e-4/°C.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-234-16-05-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 2 : 1 et un module de 1 choisir les refs "A1-234-15-10-2" et "A1-234-30-10-2".
Sur demande
- Livrable avec des alésages plus petits et des rainures de clavette.
