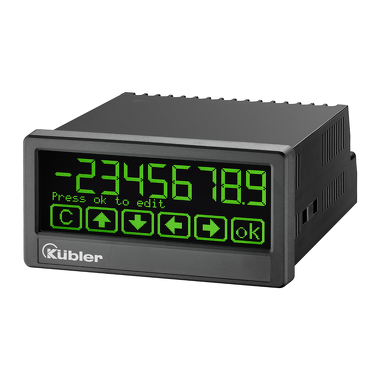

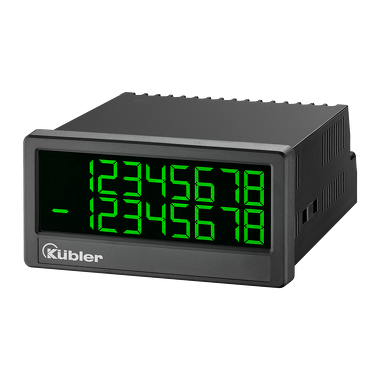

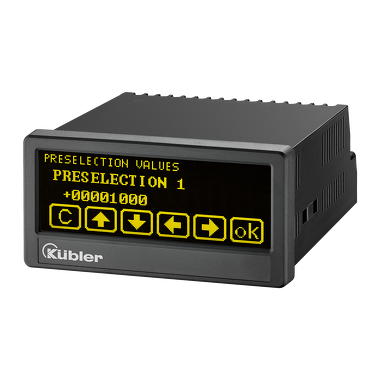

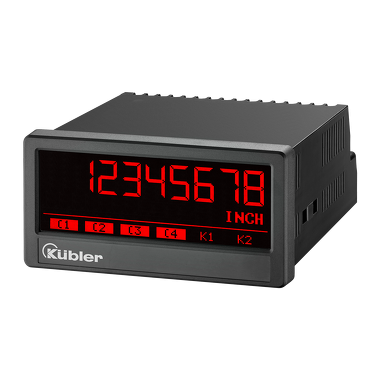

Afficheur de position avec seuils électronique - 573T IO-Link

Affichage tactile IO-Link pour deux valeurs de mesure au maximum.

L'écran IO-Link 573T peut afficher un maximum de 2 valeurs mesurées simultanément et peut être utilisé avec 2 entrées analogiques supplémentaires en fonctionnement monocanal et bicanal.

Pour les opérations à double canal, toutes les opérations arithmétiques sont disponibles pour afficher la somme, la différence, le rapport ou le produit.

Les entrées et les sorties peuvent être mises à l'échelle séparément.

Mécaniquement

Modèle
Apareil double fonction électronique

Fonctions:

• Afficheur de position sans seuils
• Afficheur de position avec seuilsDimension: 96 x 48 mm | 92 x 45 mm
• Indice de protection: IP20; IP65
• Température de fonctionnement: -20 °C ... +60 °C
• Poids: 200 g
• Reset: électronique

(1) Montage | En façade

Électrique

Tension d'alimentation:

• 115 V AC
• 230 V AC
• 18...30 V DC

Signal d'entrée:

• Analog ±10 V
• Analog 0...20 mA
• Analogique 4...20 mA
• PNP

Signal de sortie:

• Analog ±10 V
• Analog 0...20 mA
• Analogique 4...20 mA
• RS232
• RS485
• 2 x Relais
• 4 x PNP

Interfaces:

• IO-Link
• Modbus
• Printer CR/LF
• Drivecom DIN ISO 1745

Interface d'entrée/sortie:

• IO-Link avec protocole Device 1.1.
• 2 entrées analogiques séparées avec facteur d'échelle librement programmable +/-10 V et 0/4 ... 20 mA, résolution 16 bits.
• Fonction tare - le zéro de l'appareil peut être défini pour n'importe quelle tension d'entrée.
• Linéarisation programmable à l'aide de jusqu'à 24 points de contrôle définissables au clavier ou à l'aide d'une fonction d'apprentissage.
• Mesure de la moyenne sur 2 à 16 cycles de mesure en cas de fluctuations importantes du signal de mesure.
• Programmation aisée - la valeur d'affichage désirée pour un signal d'entrée déterminé se saisit simplement au clavier.
• Vitesse d'échantillonnage rapide de 1 ms en alternance pour chaque canal.
• Interface série RS232 ou RS485 pour le chargement et la lecture des données.
• Totalisateur pour des valeurs individuelles ou totales - commande synchronisée ou manuelle.

Compact et multifonctionnel

• Jusqu'à 3 valeurs d'affichage avec le même appareil : valeur 1, valeur 2 + valeur calculée à partir de 1 et de 2.
• Tension d'alimentation AC et DC dans le même appareil.
• Programmation simple, en texte clair, par écran tactile, et fonction tare ou apprentissage séparée.
• Peut s'utiliser comme un convertisseur de process simple, comme un contrôleur de process (régulateur deux points) ou pour des tâches de mesure complexes, pour lesquelles deux valeurs doivent être surveillées ou calculées l'une par rapport à l'autre, ou retraitées dans une commande de niveau supérieur.
• Opérations mathématiques sur les valeurs de mesure des entrées 1 et 2. Le résultat peut aussi, si nécessaire, être multiplié, divisé ou additionné à une valeur d'offset afin d'obtenir la valeur d'affichage désirée.
• Sortie analogique 0/4 ... 20 mA ou +/-10 V.
• 4 entrées de commutation rapides PNP (temps de réaction < 1 ms), avec hystérèse de commutation, présélection fixe ou relative.
• Temps de rafraîchissement de l'affichage programmable.
