Analyseur de couleur et puissance lumineuse LED et écrans - eFLAT/HG - Tests rapides et précis avec large spectre visible

Analyseur de couleur et puissance lumineuse LED et écrans
eFLAT/HG :
Tests plus fiables et plus rapides des diodes électroluminescentes avec une précision des mesures en laboratoire pouvant être transférée à la production.

• Test rapide, parallèle et automatique.
• Couleur et intensité des LED et écrans.
• Tout le spectre du visible.
• Facilité d'utilisation.
• Sensibilité : 0,7 à 100 000 Lux, luminosité : 0,2 à 1000 cd/m².

E-Flat-II :
Les systèmes eFLAT sont conçus pour des tests très rapides en phase de production. Ils peuvent être utilisés en multi-canaux et permettent l'analyse de la couleur et la puissance des LED utilisées dans :

• Les sources lumineuses.
• Les tableaux de bord.
• Les cockpits.
• Les voyants lumineux.

Ces systèmes de contrôle des couleurs couvrent tout le spectre de la lumière visible et possèdent une grande dynamique.
Applications :

La dernière génération de systèmes de test LED eFLAT-II est prête pour l'avenir. Les performances du système sont si élevées que même les LED modulées PWM, telles que celles utilisées dans le secteur automobile, peuvent être contrôlées pour déterminer leur couleur et leur intensité. Grâce à l'interface réseau, ce système est bien équipé pour l'Industrie 4.0.

• Test LED avec acquisition de données de mesure.
• Essai de température et à long terme de la lumière LED.
• Détection de fréquence pour les sources de lumière pulsée.
• Mesures de scintillement.

Mesure des LED et écrans :

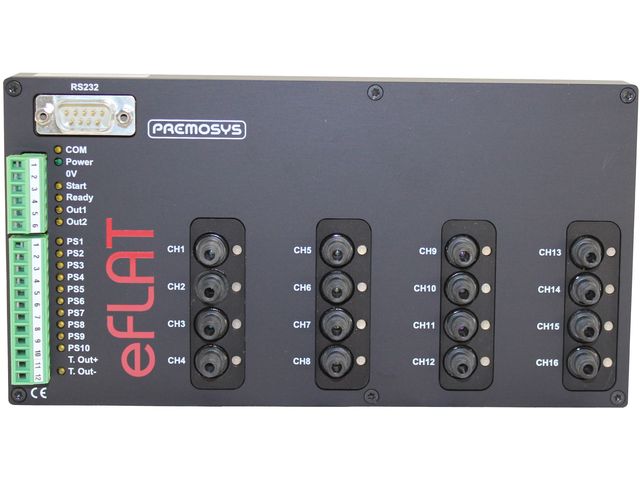

EFLAT : Analyseur à LED multicanaux pour le test parallèle et automatique de la couleur ou de l'intensité d'appareils auto-lumineux tels que des LED et des écrans. Sensibilité : 3,5 à 10 000 000 Lux, luminosité : 0,5 à 2000 cd/m².

EFLAT-HG : Analyseur à LED multicanaux pour les sources de lumière très sombres. Il peut être utilisé pour le test parallèle et automatique de la couleur et de l'intensité d'appareils auto-lumineux tels que les LED et les écrans. Sensibilité : 0,7 à 100 000 Lux, luminosité : 0,2 à 1000 cd/m².

Variantes :

• Système à 4 canaux eFLAT-232-4.
• Système à 8 canaux eFLAT-232-8.
• Système à 12 canaux eFLAT-232-12.
• Système à 16 canaux eFLAT-232-16.

Données techniques :

• Systèmes à 4, 8, 12 et 16 canaux optiques pour mesure parallèle.
• Sensibilité : 3,5 à 10 000 000 Lux (eFlat) et 0,7 à 100 000 Lux (eFlat-HG).
• Temps de mesure : env. 25 ms par cycle pour tous les canaux.
• Valeur de mesure sortie en x, y, y, température de couleur et longueur d'onde dominante.
• Résolution spectrale jusqu'à 1 nm.
• Teste les voyants clignotants.
• Plage de longueur d'onde : 400 nm - 700 nm.
• Affichage optique des résultats pour chaque canal de mesure.
• Jusqu'à 255 étalonnages par canal de mesure.
• Calibrage Lux par utilisateur possible.
• Interface série et numérique à bord.
• Tension d'alimentation : 12 à 27 V CC, max. 0,3 A (à 12 V).
• Logiciel multilingue Premosys eFLAT-Utility.
• DLL de bas niveau WIN 32 facultative, pilote LabView optionnel.
