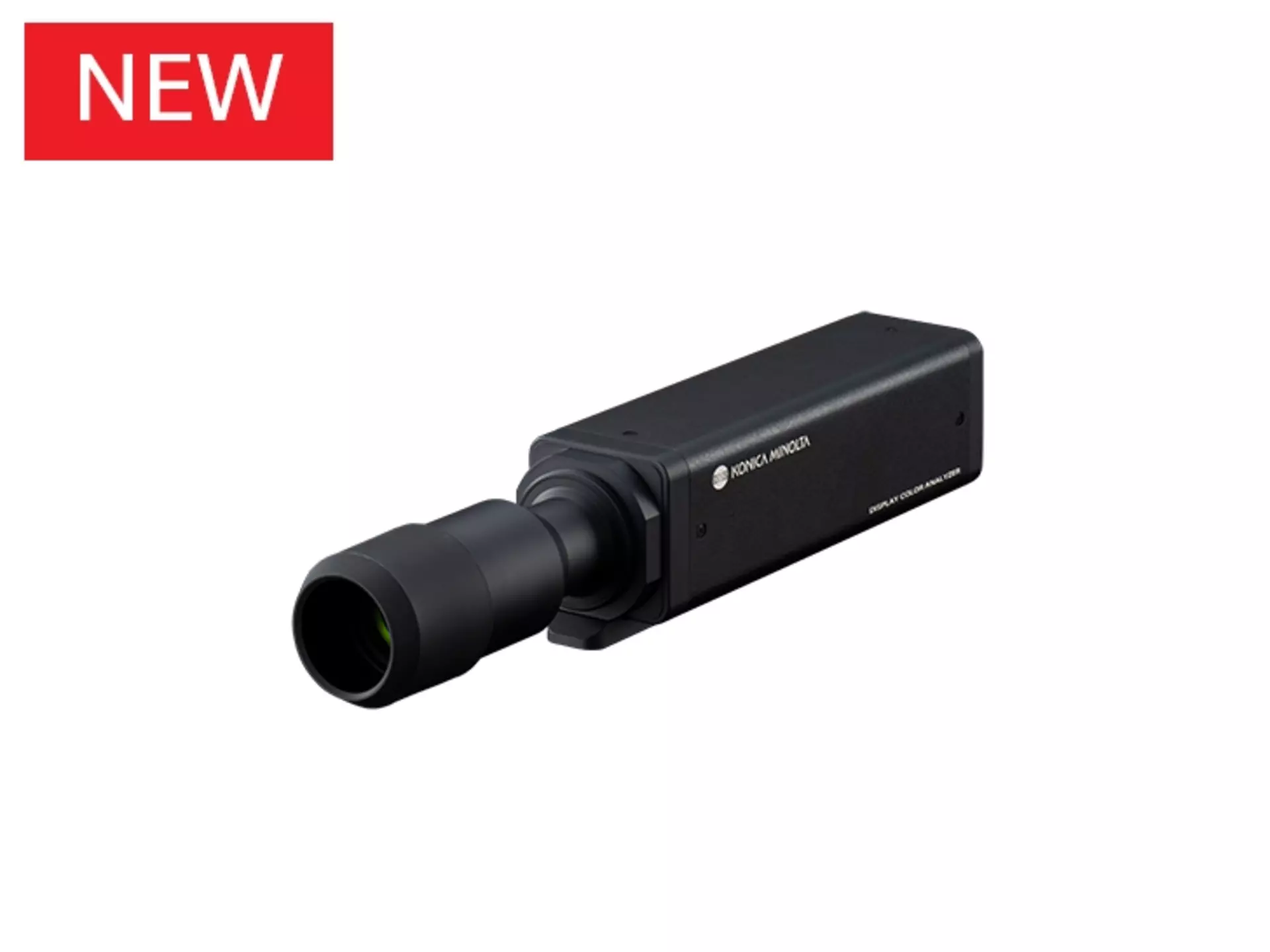

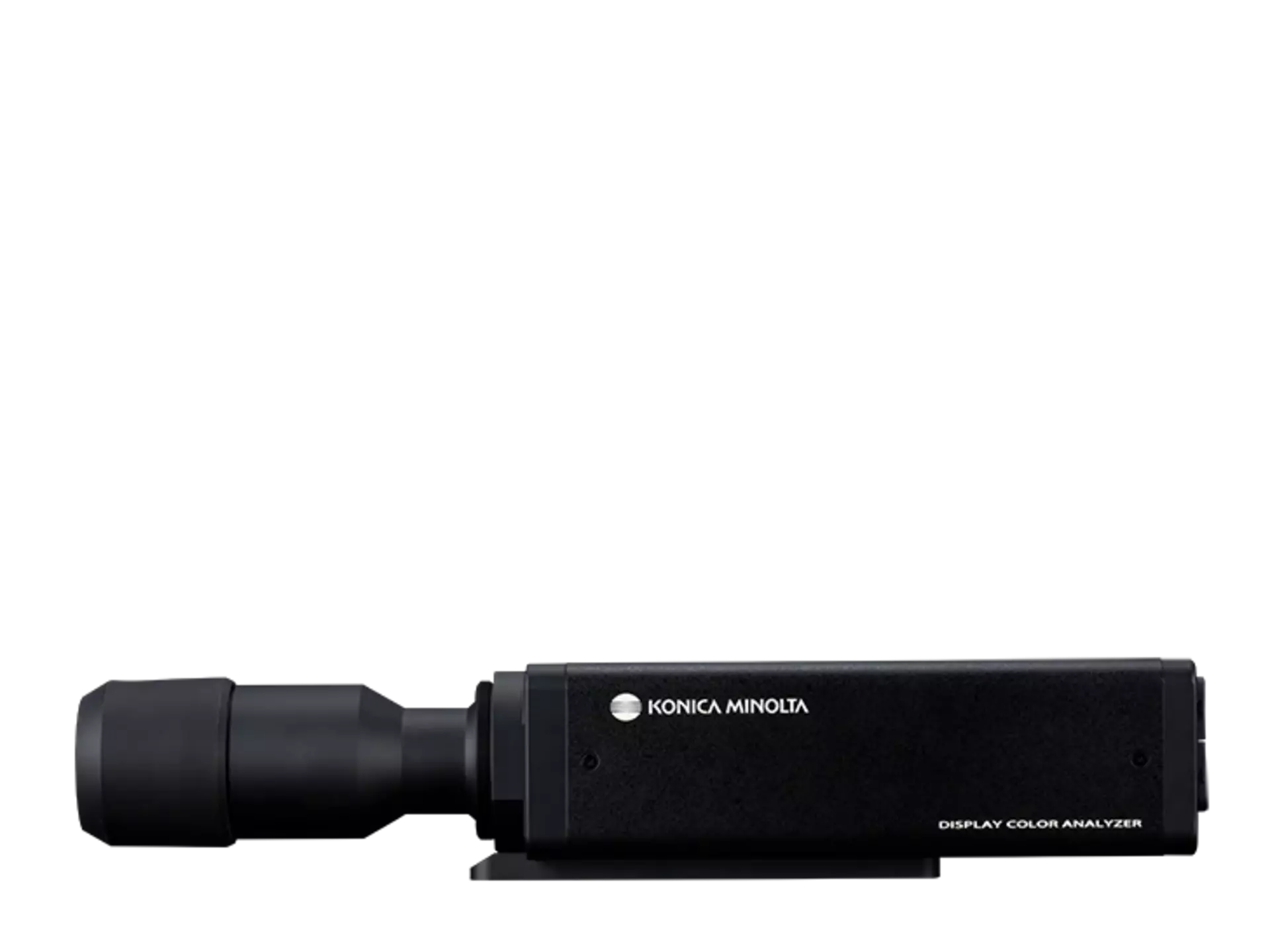

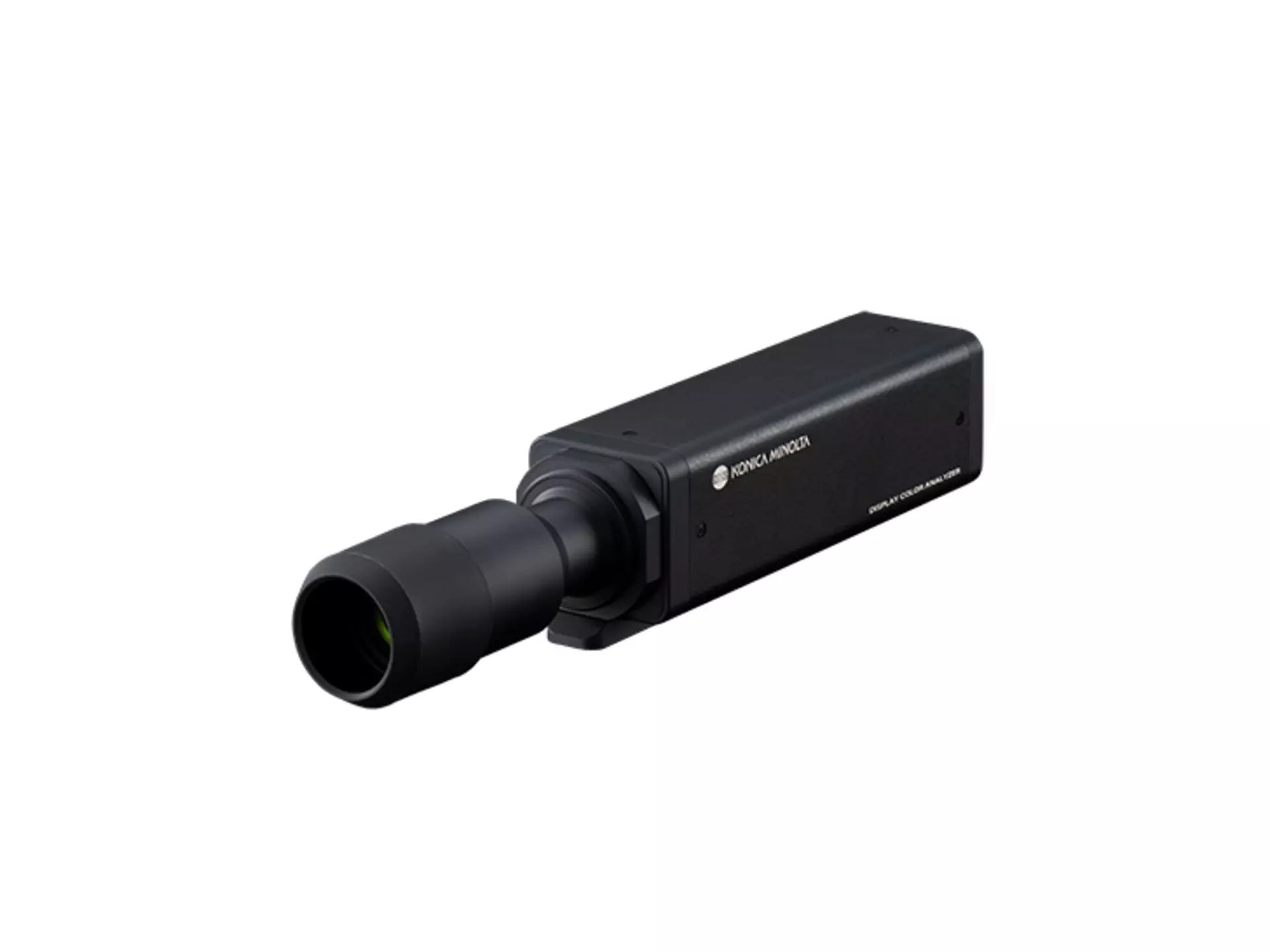

Analyseur de couleurs des écrans - Résolution minimum d'écran 1440 × 900 pixels / 16 bits - CA-527
Description

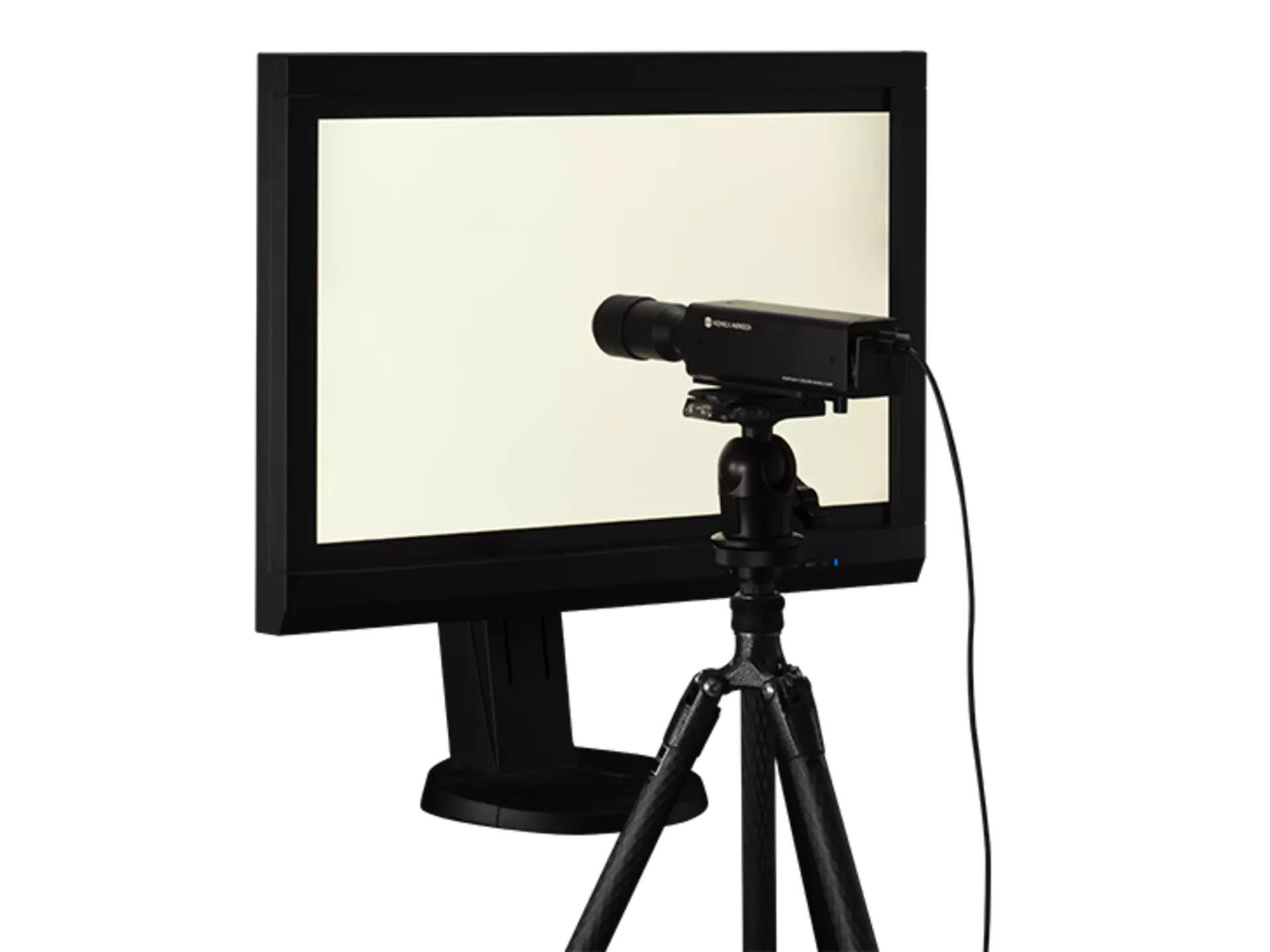

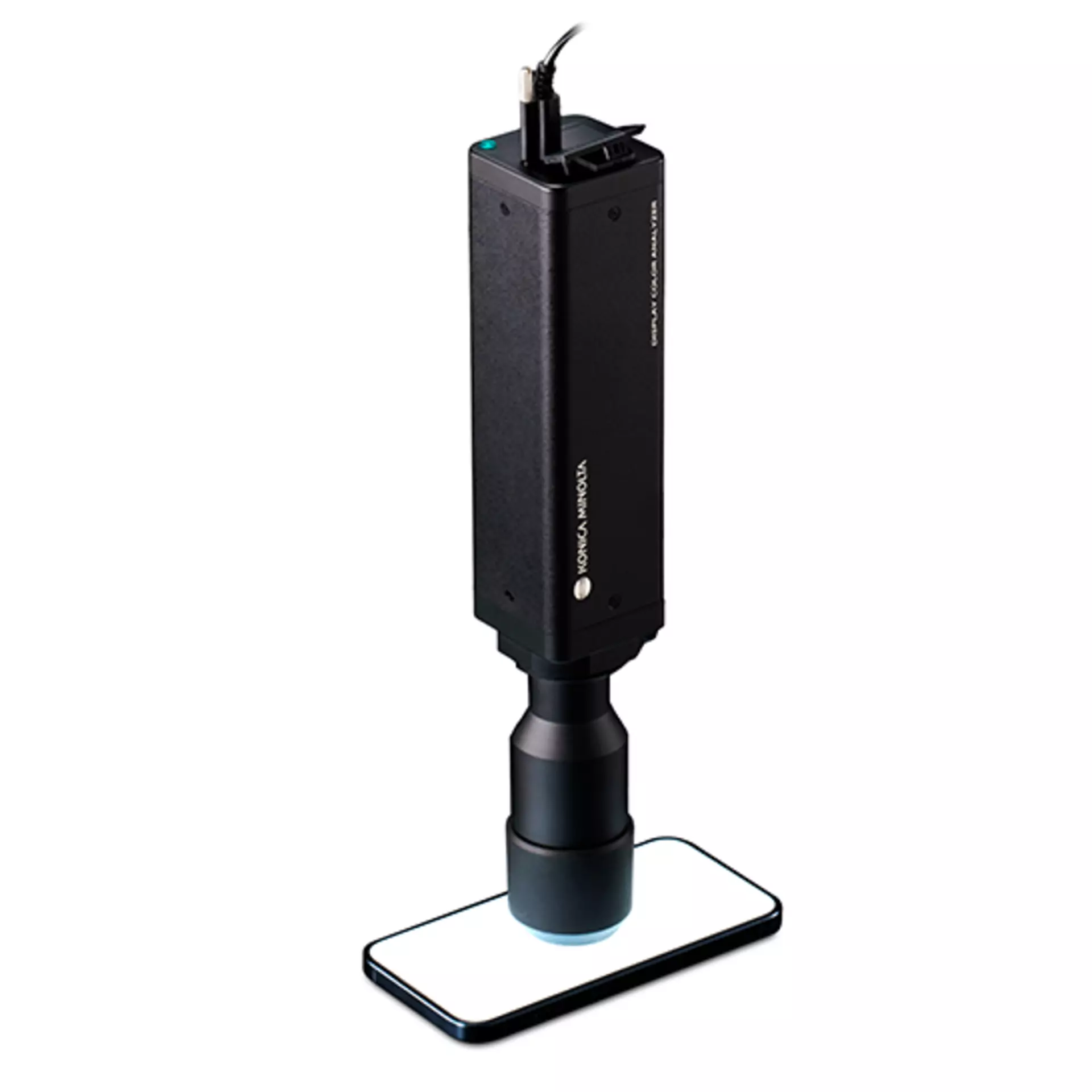

Un analyseur de couleurs des écrans pour mesurer et ajuster les caractéristiques de chromaticité et de gamma des écrans, y compris les écrans HDR, sur une plage de luminance très large.
- Développé pour améliorer la précision de mesure de la luminance et de la chromaticité du CA-427 pour les écrans avec des rapports de contraste plus élevés et des gammes de couleurs plus larges.
- Analyseur d'écran pour la chromaticité, la luminance, le flicker et le gamma
- Précision et répétabilité accrues avec des mesures à grande vitesse
- Précision garantie de la plus basse à la plus haute luminance
- Conçu pour être intégré dans un contrôle EOL ou en mode autonome
Plus de fiabilité et de performance pour une utilisation en production grâce à sa compatibilité avec les modèles CA-410 et CA-310
À l’écoute de nos clients utilisateurs de la série CA et en réponse à leurs besoins, nous avons développé le CA-527 afin d’offrir une plus grande fiabilité, pour un nombre encore plus important de produits et d’applications.
Comme son prédécesseur, le CA-527 est optimisé pour être facilement intégré ; les sondes peuvent être connectées directement à un ordinateur pour une installation plus compacte. Les capteurs de mesure sont dotés d'un obturateur motorisé pour le calibrage du zéro, ce qui permet une assistance automatique à distance.
Le CA-527 est compatible avec le CA-P427 et le CA-310. Les mêmes commandes de base sont utilisées dans le nouveau kit de développement logiciel et les nouvelles sondes utilisent les mêmes filetages que la génération précédente pour permettre une mise à niveau de l’installation facile et sans effort.
Zone de mesure Ø 27 mm
Distance de mesure garantissant les performances 30 ± 5 mm
LuminancePlage de précision garantie de luminance*7
0.0001 à 10,000 cd/m²
**Précision (blanc)1,3
0.0001 cd/m² ± 9 %
0.001 cd/m² ± 2 %
0.01 cd/m² ± 1.5 %
0.1 cd/m² ± 1.5 %
*Répétabilité (2σ)1 – AUTO
0.0001 cd/m² 10 %
0.001 cd/m² 1 %
0.01 cd/m² 0.30 %
0.1 cd/m² 0.12 %
1 cd/m² 0.10 %
Plage de précision garantie de luminance*7 0.001 à 10,000 cd/m²
**Précision (blanc)1,3
0.001 cd/m² ± 0.003
0.01 cd/m² ± 0.002
0.1 cd/m² ± 0.002
*Répétabilité (2σ)1 – AUTO
0.001 cd/m² 0.0030
0.01 cd/m² 0.0009
0.1 cd/m² 0.0004
1 cd/m² 0.0002
Flicker (Contraste)
-
Plage de luminance*7 : 0.5 à 10,000 cd/m²
-
Objectif de mesure (fréquence du Flicker) : 0.25 à 65 Hz
-
Précision :
-
30 Hz, AC/DC 10 % onde sinusoïdale ± 0.3 %
-
60 Hz, AC/DC 10 % onde sinusoïdale ± 0.3 %
-
-
Répétabilité (2σ) : 20 à 65 Hz, AC/DC 10 % onde sinusoïdale 0.3 %
Flicker (JEITA)
-
Plage de luminance*7 : 0.5 à 10,000 cd/m²
-
Objectif de mesure (fréquence du Flicker) : 0.42 à 65 Hz
-
Précision :
-
30 Hz, AC/DC 4 % onde sinusoïdale ± 0.35 dB
-
30 Hz, AC/DC 1.2 % onde sinusoïdale ± 0.35 dB
-
-
Répétabilité (2σ) :
-
30 Hz, AC/DC 4 % onde sinusoïdale 0.1 dB
-
30 Hz, AC/DC 1.2 % onde sinusoïdale 0.3 dB
-
-
Plage de luminance*7 : 0.1 à 10,000 cd/m²
-
Fréquence d’échantillonnage : 200 kHz (modifiable)
-
Répétabilité (2σ) : Lv 0.1 cd/m², fs 3 kHz, fc 1 kHz 1.8 %
-
Plage de luminance*7 : 0.5 à 10,000 cd/m²
-
Fréquence d’échantillonnage : 200 kHz (modifiable)
-
Objectif de mesure (fréquence du Flicker) : 0.25 à 240 Hz
-
Précision : 1 à 120 Hz, AC/DC 10 % onde sinusoïdale ± 0.3 %
-
Répétabilité (2σ) : 1 à 120 Hz, AC/DC 10 % onde sinusoïdale 0.3 %
Flicker (Contraste)
-
Plage de luminance*7 : 0.5 à 10,000 cd/m²
-
Objectif de mesure (fréquence du Flicker) : 0.25 à 200 Hz
-
Précision :
-
30 Hz, AC/DC 10 % onde sinusoïdale ± 1.5 %
-
60 Hz, AC/DC 10 % onde sinusoïdale ± 2.2 %
-
-
Répétabilité (2σ) : 20 à 65 Hz, AC/DC 10 % onde sinusoïdale 1.6 %
Flicker (JEITA)
-
Plage de luminance*7 : 0.5 à 8,500 cd/m²
-
Objectif de mesure (fréquence du Flicker) : 0.42 à 200 Hz
-
Précision :
-
30 Hz, AC/DC 4 % onde sinusoïdale ± 0.35 dB
-
30 Hz, AC/DC 1.2 % onde sinusoïdale ± 0.35 dB
-
-
Répétabilité (2σ) :
-
30 Hz, AC/DC 4 % onde sinusoïdale 0.4 dB
-
30 Hz, AC/DC 1.2 % onde sinusoïdale 1.4 dB
-
Forme d’onde
-
Plage de luminance*7 : 0.1 à 10,000 cd/m²
-
Fréquence d’échantillonnage : 3 kHz (modifiable)
-
Répétabilité (2σ) :
-
Lv 0.1 cd/m² 13 %
-
Lv 1 cd/m² 1.4 %
-
Lvxy – AUTO
-
1 mes/s (> 0.0001 cd/m²)
-
5 mes/s (> 0.015 cd/m²)
-
20 mes/s (> 0.2 cd/m²)
Flicker (Contraste)
-
20 mes/s
Flicker (JEITA/VESA)
-
0.5 mes/s (pas de 1 Hz)
-
2.5 mes/s (pas de 10 Hz)
VRR-Flicker
-
Fréquence d’échantillonnage : 3 kHz
-
0.7 mes/s (exp. de 1 s)
Objectif de mesure (Fréquence de synchronisation verticale)
0.5 à 240 Hz (luminance et chromaticité)
DC 5 V (via câble USB ou câble RS)
Conditions d’utilisation*510 à 35°C, humidité relative < 85 % sans condensation
Conditions de stockage0 à 45°C, humidité relative < 85 % (à 35°C) sans condensation
Système d’exploitation Windows® 10 Pro 32-bit | Windows® 10 Pro 64-bit | Windows® 11 Pro | macOS® Ventura | macOS® Sonoma
Les caractéristiques du matériel informatique utilisé doivent respecter ou dépasser les exigences recommandées.
CPU Intel® Core™ i series ou équivalent | Puce Apple Silicon M1 ou équivalent (support natif Apple Silicon)
Mémoire 4 Go ou plus
Disque dur 500 Mo d’espace disponible, dont 50 Mo d’espace disponible sur le disque sur lequel est installé le système d’exploitation
Écran Résolution minimum 1440 × 900 pixels / 16 bits
Autres Port USB pour l’installation depuis une clé USB | Port USB (2.0 ou plus) pour connecter les dispositifs contrôlables
Langue Anglais
Logiciel CA-S40 pour analyseur d’écran
Les clients des sondes CA-527 et CA-410 ou du calculateur CA-DP40 peuvent télécharger gratuitement le pack logiciel contenant les dernières versions du logiciel CA-S40, ainsi que le kit de développement logiciel CA-SDK2. Les packs sont disponibles pour Windows et macOS.
Langues disponibles :
-
Logiciel/SDK Anglais
-
Manuel d’instructions du logiciel CA-S40 anglais, chinois simplifié, chinois traditionnel, japonais, coréen
-
Manuel d’instruction du kit de développement CA-SDK2 anglais, japonais
- Les spécifications peuvent être modifiées sans préavis.
- Les noms de sociétés et de produits sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
- Pour toute question concernant les spécifications, veuillez contacter votre représentant Konica Minolta.
Fonctionnalités
- Amélioration de la référence industrielle CA-P427
- Plage de mesure de précision garantie considérablement accrue
- Amélioration des temps de production grâce à des mesures plus rapides
- Capture de formes d'ondes d'émission à taux d'échantillonnage élevé
- Mesure du 'Variable Refresh Rate (VRR) flicker'
- CA-310 : 0.005 à 1,000 cd/m2
- CA-P427 : 0.001 à 5,000 cd/m2
- CA-527 : 0.0001 à 10,000 cd/m2
Plage de chromaticité garantie
- CA-310 : 0.05 à 1,000 cd/m2
- CA-P427 : 0.01 à 5,000 cd/m2
- CA-527 : 0.001 à 10,000 cd/m2
Précision garantie (xy) ; lors de la mesure d'une source de lumière étalon
- CA-310 : ±0.004
- CA-P427 : ±0.003
- CA-527 : ±0.003
