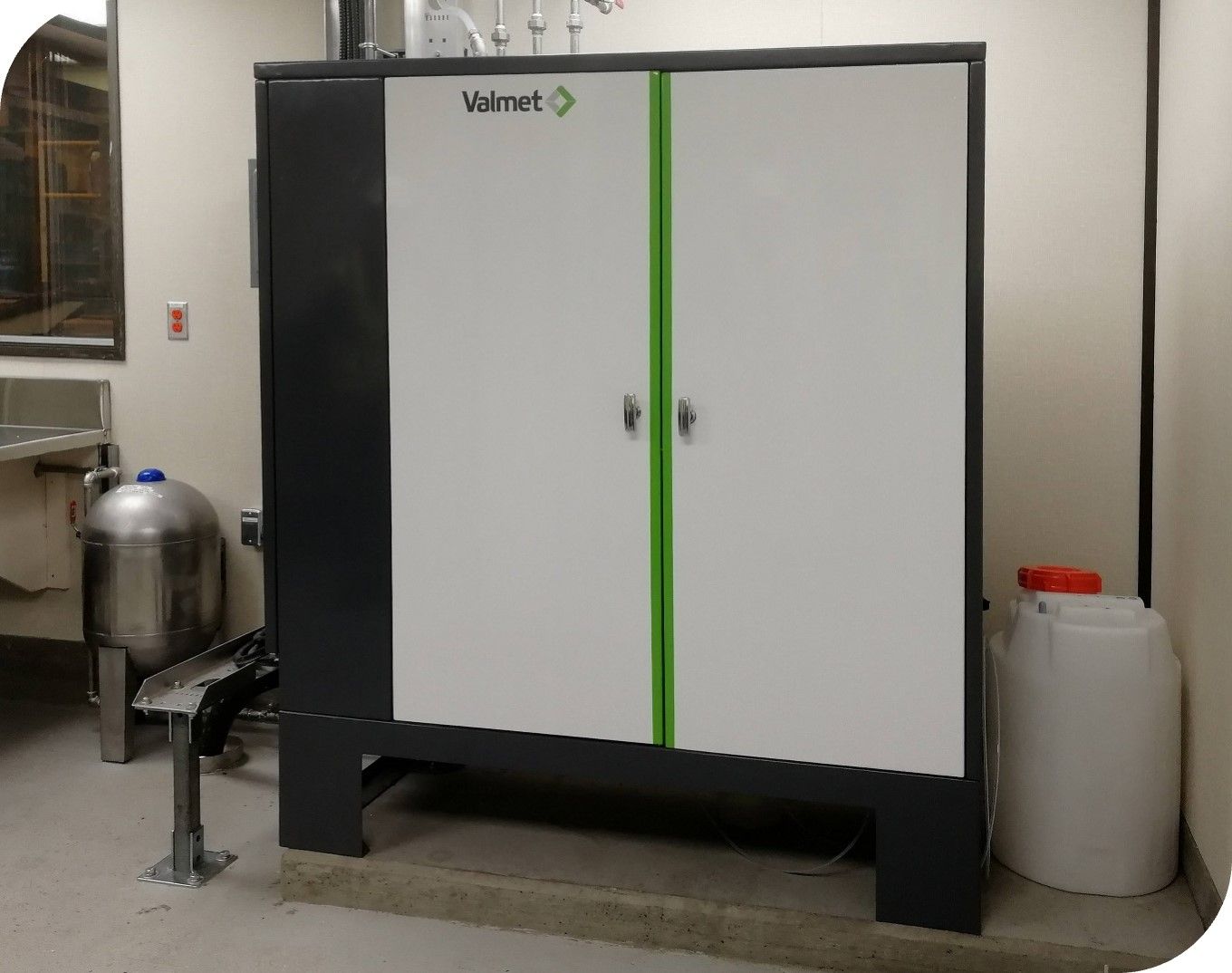

Analyseur de papier kajaani map
Description
kajaaniMAP est un analyseur modulaire permettant d’effectuer une mesure multipoint et en ligne de l’indice d’égouttage, des caractéristiques des fibres et de la teneur en bûchettes des pâtes mécaniques, chimiques ou recyclées. Grâce à sa conception modulaire et de son logiciel flexible de traitement de l’image, les modules d’échantillonnage et d’analyse peuvent être configurés en fonction des besoins actuels en tests de l’utilisateur. Des modules ainsi que des fonctions de traitement de l’image supplémentaires peuvent être intégrés ultérieurement.
Les analyses en ligne du kajaaniMAP, fréquentes et fiables, fournissent bien davantage d’informations opportunes que les tests en laboratoire, ce qui permet aux opérateurs de mieux gérer et d’optimiser la fabrication et la qualité de la pâte à papier. Par ailleurs, le processeur de la plate-forme communique avec les systèmes externes de commande de process et d’information via plusieurs protocoles normalisés.
Le module d’égouttage peut effectuer plus de 360 mesures par jour et le module Fibres-Bûchettes peut réaliser 280 à 350 analyses de propriétés combinées de fibres et bûchettes par jour. La plate-forme commande le séquencement des échantillonneurs automatiques (jusqu’à 10), situés sur une même ligne d’échantillonnage, à une distance pouvant atteindre 100 m. Les échantillonneurs peuvent traiter une large gamme de concentration, jusqu’à 15%.
La technique de mesure de l’indice d’égouttage est conforme à la norme TAPPI T227, ce qui élimine tout besoin d’étalonnage. Afin d’assurer la répétitivité des résultats, la cellule de mesure est nettoyée avec des ultrasons après chaque analyse et vérifiée par une mesure de l’indice d’égouttage de l’eau. Les fonctions personnalisées, la polyvalence, la performance et la fiabilité de la mesure de l’indice d’égouttage a fait ses preuves en usine avec la génération précédente d’analyseurs kajaaniKSF.
Le module de mesure Fibres-bûchettes utilise une technologie d’analyse d’image de haute résolution et à haut débit pour mesurer de grands – et donc représentatifs – échantillons de pâte. Le logiciel de traitement de l’image le plus récent permet la mesure des propriétés des fibres et des bûchettes avec le même matériel d’imagerie.
Pas moins de 3 millions de fibres peuvent être mesurées en une seule analyse : c’est 500 fois plus que les dispositifs de la précédente génération. Jusqu’à 6 grammes de pâte peuvent être mesurés dans l’analyse de bûchettes, soit 15 fois la capacité des anciens analyseurs de bûchettes. La même technologie est utilisée dans le laboratoire d’échantillonnage automatisé kajaaniPulpExpert de Metso Automation.
Les propriétés des fibres, exprimées en moyenne ou en distributions, comprennent la longueur, la largeur, la courbure et la teneur en fines des fibres. Le rapport feuillu/résineux est également relevé. Les mesures du taux de bûchettes correspondent très bien aux relevés des classeurs Somerville, ainsi qu’avec ceux des analyseurs compacts de laboratoire kajaaniFS300 et kajaaniFiberLab. L’étalonnage du module Fibres-Bûchettes est facile et répétable à l’aide d’outils d’étalonnage modernes.
La fiabilité et le bon fonctionnement du kajaaniMAP sont durablement assurés grâce à des auto-diagnostics complets. La performance, la fiabilité et la facilité d’entretien du kajaaniMAP sont garanties sur le long terme grâce à des tests étendus en usine et les données des clients.
Les analyses en ligne du kajaaniMAP, fréquentes et fiables, fournissent bien davantage d’informations opportunes que les tests en laboratoire, ce qui permet aux opérateurs de mieux gérer et d’optimiser la fabrication et la qualité de la pâte à papier. Par ailleurs, le processeur de la plate-forme communique avec les systèmes externes de commande de process et d’information via plusieurs protocoles normalisés.
Le module d’égouttage peut effectuer plus de 360 mesures par jour et le module Fibres-Bûchettes peut réaliser 280 à 350 analyses de propriétés combinées de fibres et bûchettes par jour. La plate-forme commande le séquencement des échantillonneurs automatiques (jusqu’à 10), situés sur une même ligne d’échantillonnage, à une distance pouvant atteindre 100 m. Les échantillonneurs peuvent traiter une large gamme de concentration, jusqu’à 15%.
La technique de mesure de l’indice d’égouttage est conforme à la norme TAPPI T227, ce qui élimine tout besoin d’étalonnage. Afin d’assurer la répétitivité des résultats, la cellule de mesure est nettoyée avec des ultrasons après chaque analyse et vérifiée par une mesure de l’indice d’égouttage de l’eau. Les fonctions personnalisées, la polyvalence, la performance et la fiabilité de la mesure de l’indice d’égouttage a fait ses preuves en usine avec la génération précédente d’analyseurs kajaaniKSF.
Le module de mesure Fibres-bûchettes utilise une technologie d’analyse d’image de haute résolution et à haut débit pour mesurer de grands – et donc représentatifs – échantillons de pâte. Le logiciel de traitement de l’image le plus récent permet la mesure des propriétés des fibres et des bûchettes avec le même matériel d’imagerie.
Pas moins de 3 millions de fibres peuvent être mesurées en une seule analyse : c’est 500 fois plus que les dispositifs de la précédente génération. Jusqu’à 6 grammes de pâte peuvent être mesurés dans l’analyse de bûchettes, soit 15 fois la capacité des anciens analyseurs de bûchettes. La même technologie est utilisée dans le laboratoire d’échantillonnage automatisé kajaaniPulpExpert de Metso Automation.
Les propriétés des fibres, exprimées en moyenne ou en distributions, comprennent la longueur, la largeur, la courbure et la teneur en fines des fibres. Le rapport feuillu/résineux est également relevé. Les mesures du taux de bûchettes correspondent très bien aux relevés des classeurs Somerville, ainsi qu’avec ceux des analyseurs compacts de laboratoire kajaaniFS300 et kajaaniFiberLab. L’étalonnage du module Fibres-Bûchettes est facile et répétable à l’aide d’outils d’étalonnage modernes.
La fiabilité et le bon fonctionnement du kajaaniMAP sont durablement assurés grâce à des auto-diagnostics complets. La performance, la fiabilité et la facilité d’entretien du kajaaniMAP sont garanties sur le long terme grâce à des tests étendus en usine et les données des clients.
