Analyseur de vibration - 4 ou 8 voies - VibPilot / SO Analyzer - Compact, précis et robuste

Description
L'analyseur en temps réel compact et précis
Le logiciel SO Analyzer est entièrement compatible avec le frontal VibPilot de m+p international pour :
- Les mesures rapides et précises de bruit et de vibration
- L'import / export de données provenant de systèmes tiers
- Leur traitement et l'édition de rapport
Le frontal 4 ou 8 voies VibPilot peut être utilisé avec le logiciel SO Analyzer pour l'analyse de signaux dynamiques, ainsi qu'avec le logiciel VibControl pour le pilotage de pots vibrants.
Ce nouveau frontal est basé sur une toute nouvelle génération de circuits intégrés, offrant :
- Une grande précision de mesure
- Une très grande performance temps réel pour l'analyse des signaux
Caractéristiques principales :

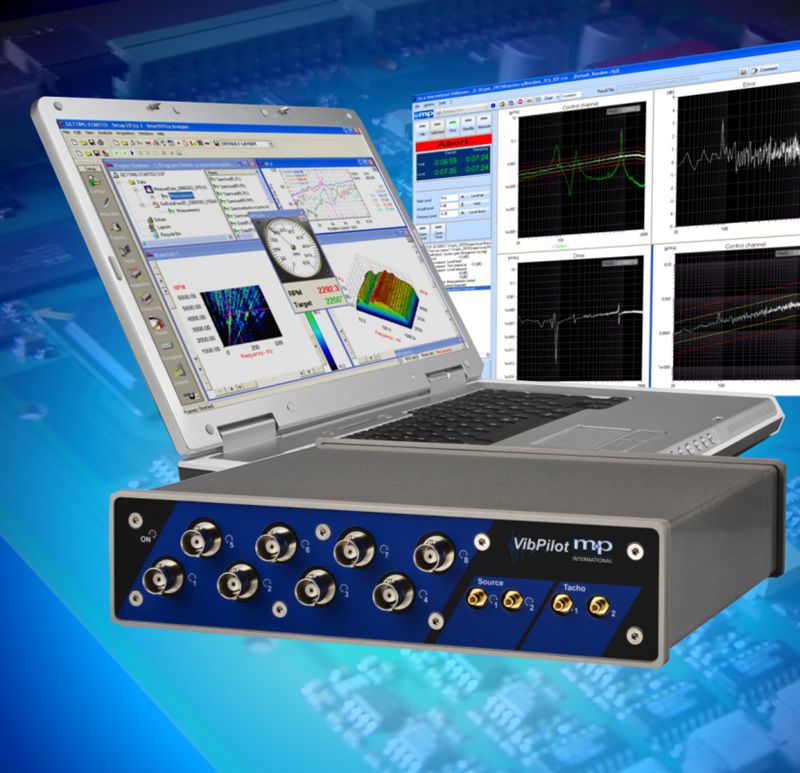

- Compact et renforcé, le VibPilot est robuste et dispose d'une face avant avec 4 ou 8 connecteurs BNC facilement accessibles
- Fonctionnement dans des conditions difficiles, en intérieur comme en extérieur, grâce à sa conception étanche à la poussière
- Connexion USB 2.0 pour PC de bureau ou portable
- Alimentation externe 9-36 V DC pour usage dans un véhicule (adaptateur secteur AC/DC également fourni)
Associé au logiciel SO Analyzer, le frontal VibPilot offre un large éventail de fonctionnalités pour l'analyse de signaux dynamiques :
- Acquisition et analyse (FFT, 1/N octave, Ordre)
- Enregistrement continu de signaux temporels
- Analyse modale
- Machines tournantes
- Bruit de passage
- Machine à choc
Avantages techniques :
- Convertisseurs 24 bits et grande gamme dynamique pour une précision optimale
- Pas de ventilateur, idéal pour les mesures nécessitant un silence de fonctionnement
- Deux entrées tachymétriques avec compteurs grande vitesse 32 bits
- Synchronisation sur régime pour les machines tournantes ou applications de réduction de données en pilotage de pot vibrant
Applications :
Système d'acquisition et d'analyse de signaux dynamiques (acoustique, vibration) pour :
- L'industrie automobile
- L'aéronautique
- Le spatial
- La défense
- L'enseignement
Convient pour des mesures sur le terrain ou en laboratoire, même dans des environnements sévères.
Spécifications SO Analyzer – VibPilot :
Caractéristique | Détails |
---|---|
Voies d'entrées analogiques | 4 ou 8 voies – extensibles |
Fréquence d'échantillonnage | Jusqu'à 102,4 kHz par voie |
Dynamique | Supérieure à 120 dB |
Conditionnement | ICP® |
Compatibilité | TEDS |
Voies de sorties | 2 (générateurs) avec arrêt de sécurité |
Entrées tachymétriques | 2 |
Entrées / Sorties logiques | 8 entrées et 8 sorties |
DSP | Temps réel |
Interface | USB 2.0 |
Boîtier | Compact, étanche à la poussière, renforcé |
Ventilation | Sans ventilateur (pas de bruit de fonctionnement) |
Alimentation | AC/DC, consommation de seulement 20 W |
Fonctionnalités avancées :
- Acquisition, analyse en temps réel, édition de rapport dans un package unique
- Mesures en continu ou déclenchées
- Analyse FFT en temps réel
- Affichage 2D en temps réel : bloc temporel, spectre, DSP, FRF, etc.
- Affichage 3D en temps réel
- Analyse en temps différé de données archivées ou importées
- Environnement de travail : Windows XP Pro ou Windows 7
- Assistants dédiés, calculatrice scientifique et programmation Visual Basic
- Edition de rapports compatibles Word et PowerPoint
