Banc d'essai tout-en-un pour moteur électrique - Multiline - Tests de cogging, back-EMF, frottement et performance

Banc d’essai Multi-Lignes tout-en-un

À partir des besoins et caractéristiques du client, Magtrol réalise un banc d’essai à lignes multiples, pour le test de moteur. Ce système clé en main intègre des tests de cogging, back-EMF, frottement et performance.

Caractéristiques

• Banc d’essai clé en main et tout-en-un
• 5 stations de test différentes
• 3 modèles de dynamomètres disponibles pour des tests de charge optimisés
• Système de Test Cogging
• Système de Test Back-EMF
• Système de Test de Friction
• Test de Performance de charge
• Contrôleur de freins dynamométriques programmable à haute vitesse
• Système de montage mobile pour un processus de test ergonomique
• Support de moteur réglable de précision
• Contrôle d’alimentation du moteur
• Analyseur de puissance intégré
• Logiciels spécifiques et dédiés pour chaque test
• Interface pour thermocouple
• Intégration compacte sur un seul banc d’essai (mobile)
• Système d’essai Plug & Play
• Processus ergonomique

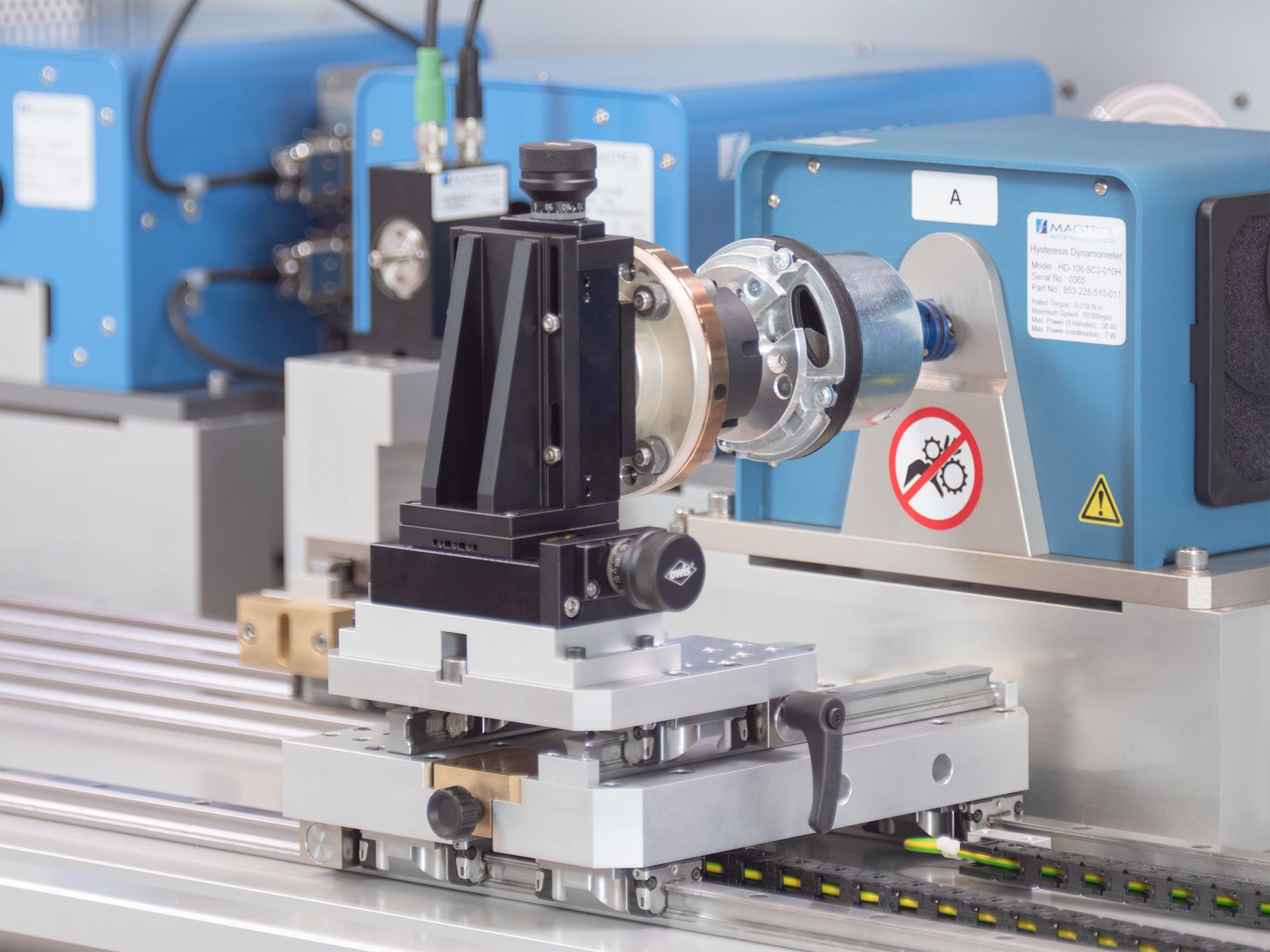

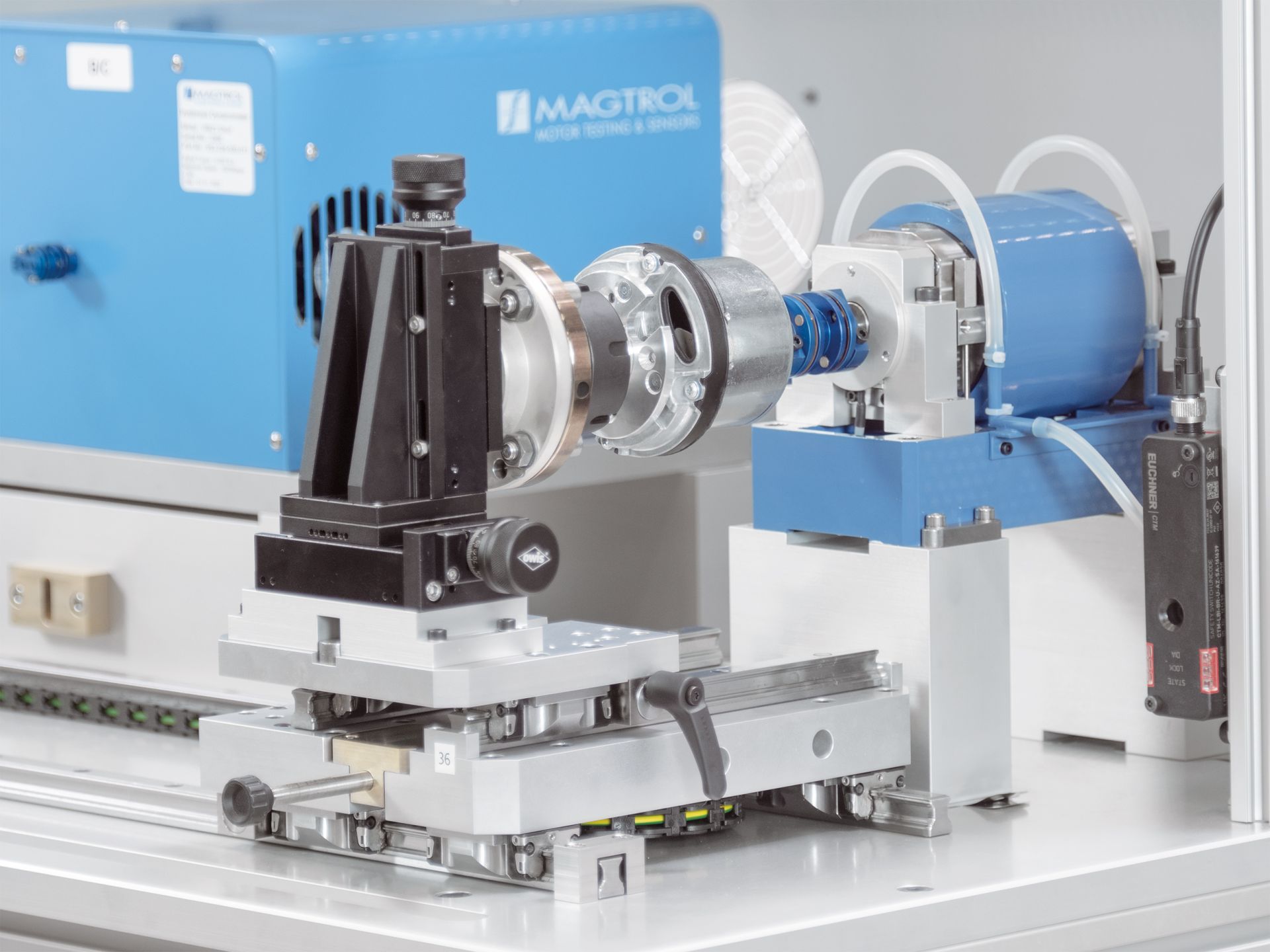

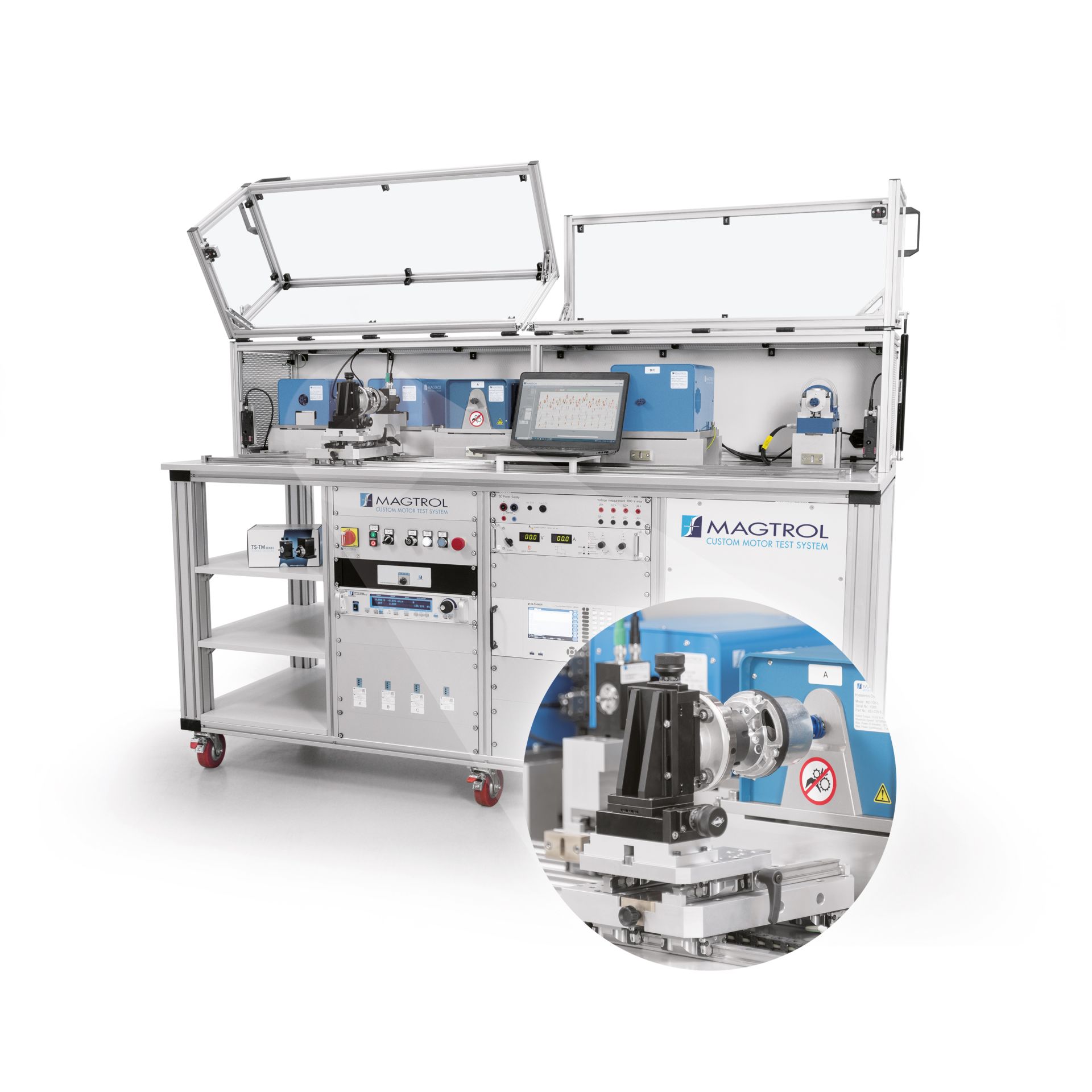

Composé de cinq lignes d’essai, montées côte à côte sur une table commune, ce banc d’essai permet de tester facilement et rapidement les paramètres des moteurs électriques. Le moteur en test (MUT) est maintenu par un dispositif de fixation ergonomique, monté sur des glissières pour permettre un positionnement rapide et précis devant chaque station de test.

Le système d’essai personnalisé (CMTS) comprend des couvercles de protection avec des interrupteurs de sécurité empêchant une mise en marche intempestive lorsque les portes sont ouvertes. Un test de continuité a été effectué pour garantir la mise à la terre appropriée de chaque dispositif, conformément à la réglementation européenne la plus stricte en matière de santé et de sécurité.

Cette réalisation met intensément en valeur les compétences et la flexibilité de Magtrol pour fournir des bancs d’essai de moteurs haut de gamme selon les besoins spécifiques des clients.
