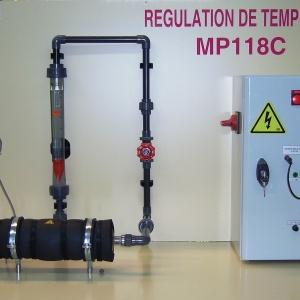

Banc de régulation de température - mp118c

La boucle est composée d'une mesure de température par sonde Pt100 de l'eau à la sortie d'un réchauffeur, d'une résistante chauffante pilotée par une unité de puissance statique, d'un convertisseur et d'un régulateur.
Description technique :
La résistance chauffante est équipée d'un thermostat de sécurité réglable. L'eau du réseau alimente en circuit ouvert le réchauffeur. Le débit variable est mesuré au moyen d'un débitmètre. On étudie le retour à une consigne programmée en fonction d'une perturbation de débit.
Le banc se compose de :
Une résistance électrique avec enveloppe inox
Un capteur de température
Un thermostat de sécurité (régulateur)
Une sécurité de présence d'eau pour le thermoplongeur par débitmètre à flotteur avec retransmission magnétique
Un débitmètre pour le fluide froid
Une vanne de réglage pour le débit (circuit perturbateur de température)
Un jeu de vannes manuelles
Un régulateur numérique
Entrée universelle : TC, Pt100, mA, mV, V, Hz
Sortie régulation 4-20 mA
Triple affichage mesure sortie / consigne
Algorithme de régulation : P, PI, PID, autoadaptatif
Carte de communication RS485
Une armoire de contrôle / commande comportant la commande et la protection de la résistance chauffante et de l'unité de puissance statique, le régulateur avec affichage de la mesure et de la consigne, des connections en face avant de l'armoire par fiches sécurisées pour mesure de l'entrée et de la sortie du régulateur (0-10V).
Options :
Module d'acquisition MAC :
Convertisseur RS485/RS232 pour acquisition sur PC
Logiciel d'exploitation sous Windows permettant :
la lecture des paramètres PID
le tracé des courbes
la configuration du régulateur à distance
l'archivage des valeurs
