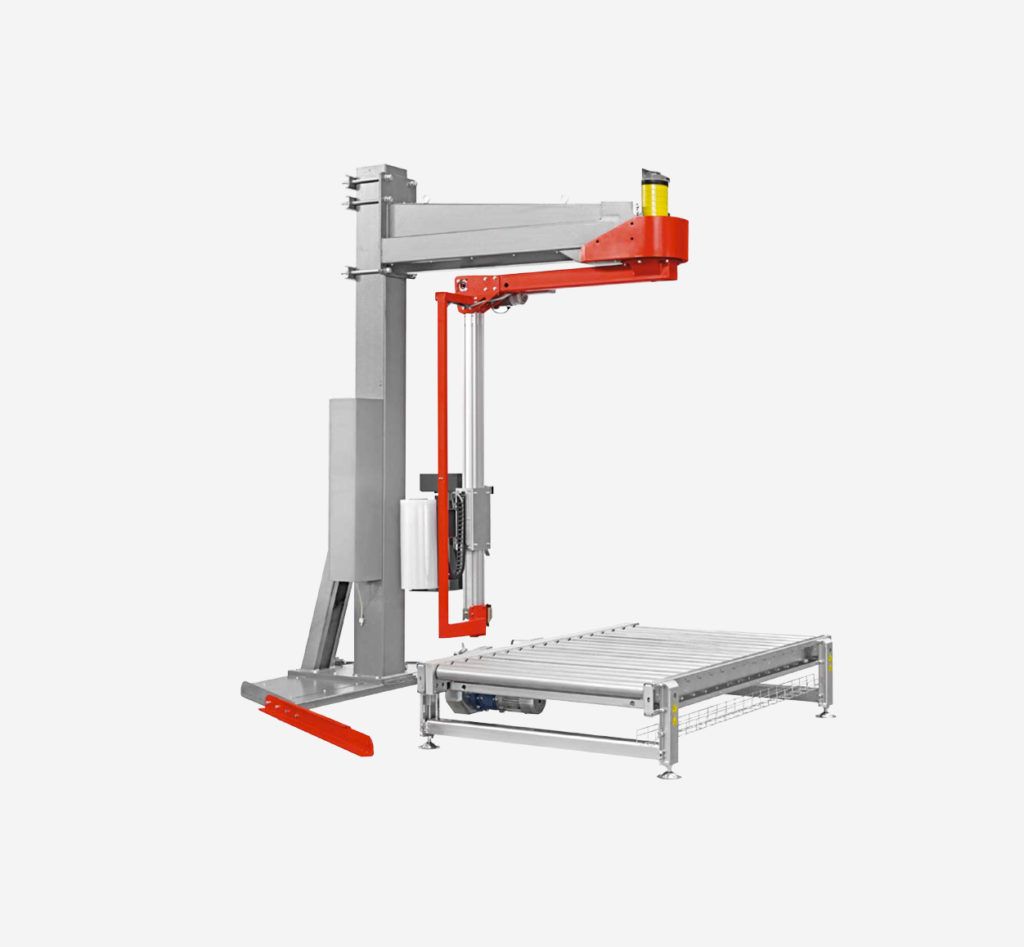

Banderoleuse à bras tournant

La banderoleuse à bras tournant protège colis et palettes de toutes dimensions, formes et charges, en déposant un film polyéthylène étirable ou préétiré.


FONCTIONNEMENT DE LA BANDEROLEUSE À BRAS TOURNANT

La banderoleuse à bras tournant protège colis et palettes de toutes dimensions, formes et charges, en déposant un film polyéthylène étirable ou pré-étiré.

Dans sa version 100 % automatique , la banderoleuse dispose d'un convoyeur à rouleaux motorisés, en entrée et en sortie.

Dans la version semi-automatique , le bras tourne autour des colis posés au sol. Sa partie basse présente un anneau anti-intrusion pour sécuriser le périmètre. En version murale, la banderoleuse se passe de mât.
Prédisposition pour presseur pneumatique
Engrenage par pignons pour une haute fiabilité de rotation du bras

Alimentation :
DIMENSIONS (EN MM) chassis + mât (standard) 2411 x 2917 x 3125 hauteur utile banderolage 2000 (palette incluse) alimentation 240 V (mono + terre) 50 Hz puissance 1,5 kW 6A FILM ÉTIRABLE : laize de la bobine 500 mm diam. interne mandrin ø 76 mm poids max . bobine 16 kg diam. ext. bobine 260 mm type de film : (selon le chariot) PE étirable ou préétiré épaisseur 8 à 35 μm collant du film: interne, externe, double face

Mode opératoir

• ∙ l'opérateur centre la palette devant la machine
• ∙ il accroche le film sur la palette
• ∙ puis appuie sur le bouton de démarrage
• ∙ la machine effectue son cycle automatiquement
• ∙ l'opérateur coupe le film et récupère la palette
• ∙ la machine est ensuite prête pour le prochain banderolage
• ∙ à noter que la pose et/ou coupe du film peuvent être automatiques (en option)

Panneau de commandes

Un pupitre permet une prise en main rapide de la machine :

• ∙ sectionneur
• ∙ démarrage
• ∙ arrêt d'urgence
• ∙ RESET
• ∙ paramétrage de la machine avec écran LCD

Sécurité et pilotage de la banderoleuse :

• ∙ rotation du bras par des engrenages haute fiabilité, résistants à l'épreuve des plus fortes tensions et mouvements
• ∙ lecture de la hauteur de la charge par photocellule
• ∙ alarme en début / fin de cycle de banderolage
• ∙ palpeur anti-collision pour l'arrêt d'urgence du bras lorsqu'un obstacle est détecté
• ∙ circuit électrique avec bouton d'arrêt d'urgence et RESET conformes aux normes de sécurité CE
• ∙ paramètres verrouillables

Sur la banderoleuse automatique :

• ∙ 2 photocellules d'arrêt de sécurité sur le convoyeur d'entrée de palettes
• ∙ tableau de commande à microprocesseur à panneau numérique avec la possibilité de
• ∙ programmer et de mémoriser jusqu'à 99 cycles de banderolage (programmables et
• ∙ personnalisables en fonction des exigences d'utilisation)
• ∙ un groupe pince et coupe automatique

Pour la machine semi-automatique :

• ∙ ouverture pour chariot élévateur (des deux côtés)
• ∙ protections périmétriques en option

Paramètres réglables sur le panneau de commandes :

Banderoleuse automatique :

• ∙ la vitesse de rotation
• ∙ vitesse du chariot montée / desc. séparément
• ∙ tours de palette à la base / au sommet (sép.)
• ∙ temporisation pour recouvrement palette
• ∙ rapport de tension réglable montée/descente (sauf version "frein mécanique")
• ∙ rapport de préétirage montée/descente (en version "préétiage motorisé variable")
• ∙ renfort à une hauteur choisie avec possibilité de réglage des tours de renfort

Banderoleuse semi-automatique :
Toutes les fonctions du cycle de base de la machine tout-automatique, plus :

• ∙ banderolage avec départ à une hauteur prédéfinie
• ∙ ou avec départ et arrêt en des points donnés
• ∙ coupe du film (en option, et non disponible en version "frein mécanique")
• ∙ renfort à une hauteur choisie

Cycles spécifiques sélectionnables depuis le tableau :

• ∙ cycle manuel
• ∙ montée et descente ensemble
• ∙ montée / descente seules
• ∙ cycle dépose de coiffe étanche à l'eau
