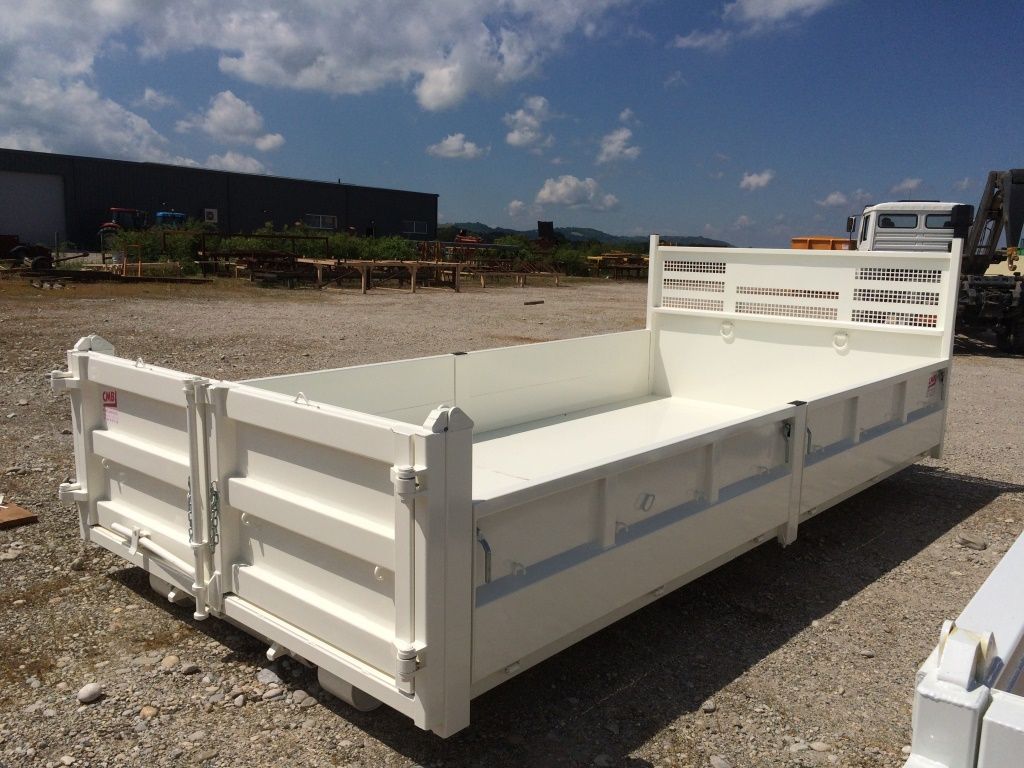

Benne amovible transporteur classe 2

Description

Dimensions utiles (intérieures) : longueur : 5500 x largeur : 2300 x hauteur : 500

Volume : 6.35 M³

Etudes

• Réalisation d'une modélisation 3D (plans) de votre benne
• Validation des plans (par vos soins) avant mise en fabrication

Berce classe 2 suivant norme AFNOR NFR 17-108
- IPN de 180 renforcé (sans traverse de verrouillage AFNOR) ; écartement : 1060 ext
- chapelle de préhension UPN de 180 renforcé, plaque antichoc ép.10mm
- anneau de préhension ø60 en XC38 avec hauteur d'accrochage AFNOR
- plaques de renfort (intérieur et extérieur) pour liaison chapelle/berce
- rouleaux arrière (ø220, lg : 200) avec axe ø30 et bague acier graissée
- écartement des rouleaux = 1530 ext NOTA : si différent, merci de nous l'indiquer

Fond
- tôle en ACIER S235 ép.4 mm avec bordures latérales (Ht :120mm) pour accrochage des sangles
- traverses en UTP de 60x90x60 ép.4 espacées tous les 290mm
- poutre arrière pliée et reconstituée en tôle acier ép :5mm

Ridelles latérales Ht : 500
- tôle en ACIER S235 ép.3mm nervurée coffrée (grande résistance double peau ép.2 mm)
- en 2 parties sur la longueur
- 3 charnières d’articulations sur le bas (par ridelle)
- poignée de fermeture encastrée à chaque extrémité de ridelle
- poteaux milieux et arrières amovibles.
- ranchers inférieurs de chaque poteau à double ancrages (vis HM16).
 grande résistance à la poussée intérieure.
NOTA : toutes les ridelles et poteaux sont amovibles pour transformation de la benne en plateau

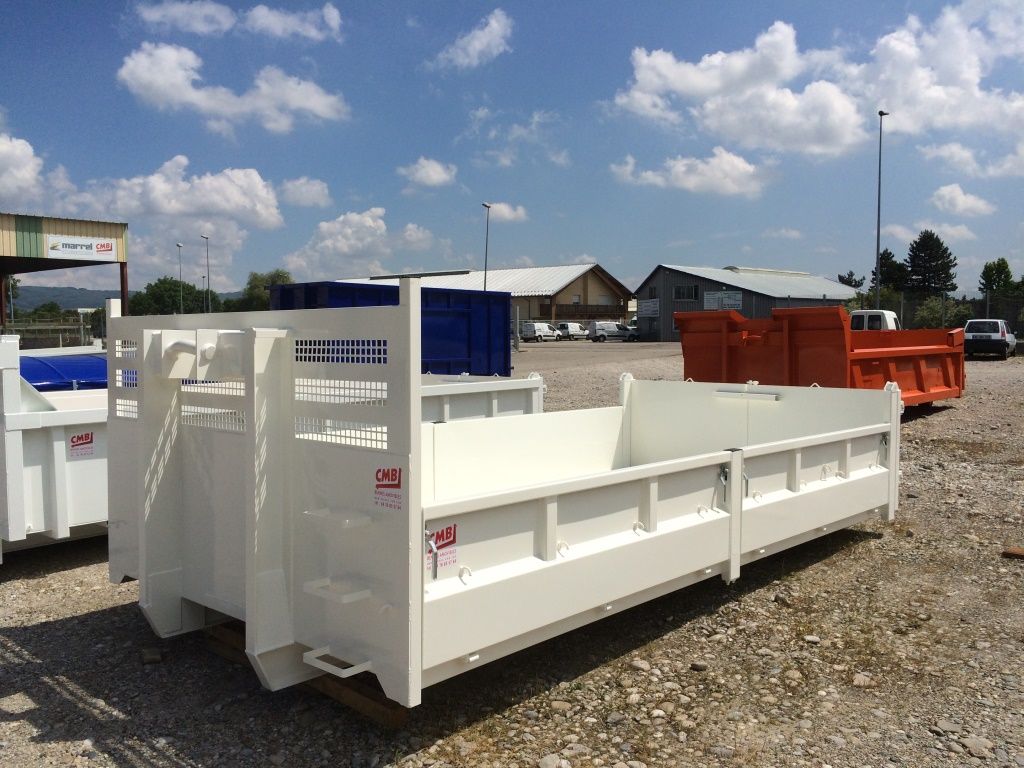

Panneau avant plein Ht : 800 550 (porte-échelle en tôle perforée)
- tôle en ACIER S235 ép.3mm renforcée sur le haut par une tête pliée (68x40x25)
- montants verticaux, latéraux en tube 60x60x4 dépassant de 100mm le porte échelle
- porte échelle en tôle perforée ép.3mm (trous de 20x20 pour visibilité arrière camion)
- échelle d’accès gauche côté chauffeur
* pose d'une chape d'accrochage pour crochet mixte 3T5

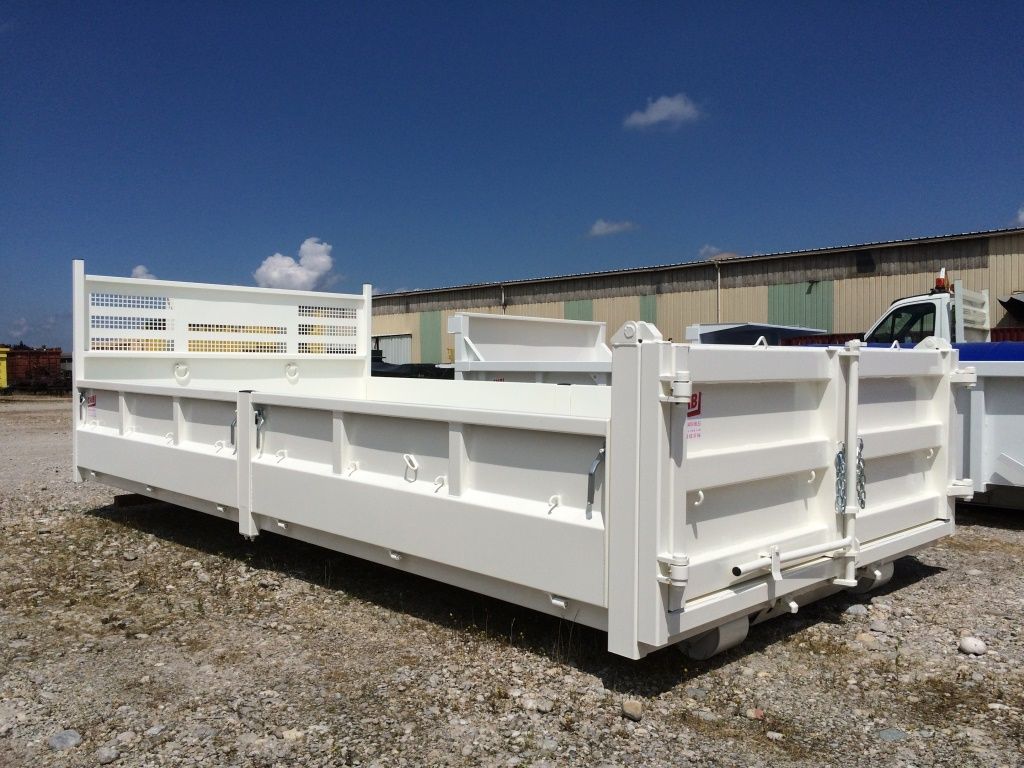

Porte arrière 2 vantaux Ht : 650
- tôle en ACIER S235 ép.3mm
- renforts horizontaux
- montants verticaux en tube 80x50x3
- 2 charnières avec graisseurs (acier moulé et axe ø20 usiné) par vantail
- crémone de fermeture centrale simple (accrochage haut et bas)
Crochets de bâche sur tout le pourtour de la benne

Finitions
- GRENAILLAGE DS3 sur TOUT l'extérieur de la benne
- masticage entre cordons de soudure
- 2 couches de primaire EPOXY
- 2 couches de laque Polyuréthane (film sec ép:100microns, garanti 700 heures "Brouillard salin")
Teinte : RAL à nous communiquer (hors peinture métallisée)
