Boîte de jonction 2 chaînes PV 670 VDC - Protection surintensité et surtension - Conformité UTE C 15-712-2
Description

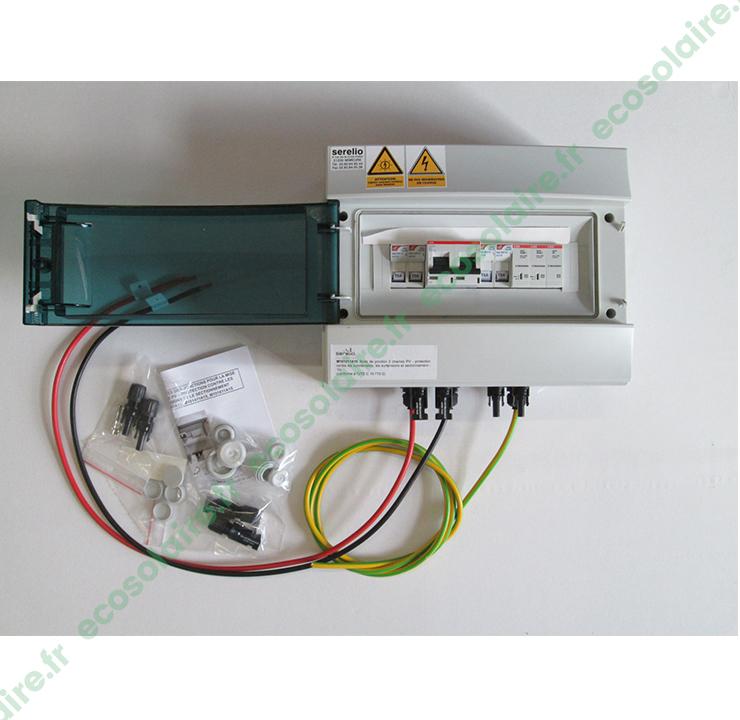

Boîte de jonction 2 chaînes PV 670 VDC :
La boîte de jonction 2 chaînes PV permet le montage en parallèle de 1 à 2 chaînes de panneaux solaires montés en série. Elle est à installer entre les panneaux solaires et le régulateur de charge.
Avec ce modèle de boîte de jonction, vous pouvez utiliser :
- Des panneaux solaires dits "12V" de 36 cellules
- Des panneaux solaires pour "toiture solaire" de 60 cellules
Caractéristiques principales :
- Équipée de dispositifs de protection contre les surintensités des modules solaires
- Dispositif de protection contre les surtensions
- Dispositif de sectionnement pour isoler les panneaux solaires du régulateur de charge
- Parafoudre pour la protection contre les surtensions
Conformité réglementaire : La boîte est conforme à la norme UTE C 15-712-2, un guide technique adossé à la norme NF C 15-100. Ce guide précise les règles de conception et de mise en œuvre des installations solaires photovoltaïques autonomes non raccordées au réseau public de distribution avec stockage par batterie.
En fonction du département de l’installation et de la distance entre les modules solaires et la boîte de jonction, la version avec parafoudre peut être obligatoire dès l’installation d’un champ solaire.
Utilisation :
Si la boîte est montée dans un endroit facilement accessible, elle peut servir de coupure d'urgence. Sinon, un dispositif de coupure déporté doit être ajouté.
Fiches techniques :
- Vous pouvez télécharger la documentation du produit ici :
| M101111A15 | M101211A15 | M101411A15 | M101611A15 |
| Doc SURINT | SURTEN | SECT | 1-2-4-6 champs |
À propos du fabriquant :
Serelio est une entreprise familiale française pionnière dans la fabrication de solutions solaires pour site isolé depuis 1979. Expert du site isolé, Serelio dimensionne et produit des solutions sur-mesure adaptées aux problématiques d’accès à l’énergie des sites isolés, ni raccordés ni raccordables aux réseaux centralisés. Avec plusieurs milliers de systèmes fabriqués et installés en France et en Afrique, Serelio est le plus ancien opérateur français dans ce domaine.
Le site de Serelio est consultable ici : [...]
Pour approfondir le sujet : Vous pouvez lire nos tutoriels sur les systèmes solaires autonomes ici :
Guide de montage d'un système solaire autonome
