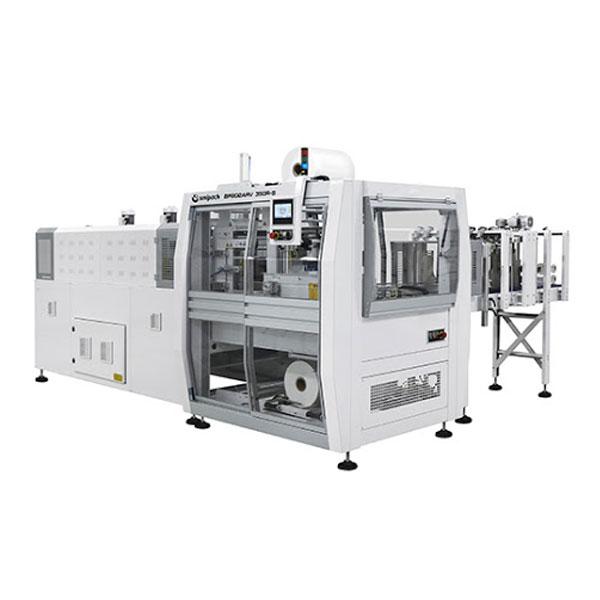

BP802ARV 350R-SP – Fardeleuse automatique monobloc avec entrée à 90° et barre de soudure multifonctionnelle

La principale caractéristique de la nouvelle série de fardeleuses semi-automatiques et automatiques monobloc avec barre de soudure se tient dans sa multifonctionnalité. La série BP est en effet particulièrement indiquée pour l'emballage en formats différents de : bouteilles, boîtes, barquettes, flacons, pots, et beaucoup d'autres produits pour de nombreux secteurs de marché tels que l'industrie des boissons, vins et spiritueux, la conserverie, les industries chimiques et cosmétiques, détergents, bois, textile, graphique etc. Grâce à la série BP, SMIPACK peut répondre aux exigences les plus diverses du client et garantir un excellent rapport qualité/prix.

Données techniques

• Fardeleuses automatiques avec entrée à 90°
• Portes de protection coulissantes avec dispositif de décélération
• Formation du paquet avec groupage automatique
• Entrée du produit orienté par triage électromécanique oscillant
• Dispositif pour l'insertion de plaque carton : enlèvement pneumatique vertical
• Magasin plaques carton 300 pièces
• Dimensions plaques carton : min. 200×120 mm, max 500×350 mm
• Épaisseur cartons plans : mini 2,5 mm, maxi 3,5 mm
• Transport plaque carton motorisé, auto centrant, contrôlé par inverter et encodeur
• Insertion plaque carton sous le paquet de type mécanique contrôlé par inverter et encodeur, synchronisé avec l'arrivée des produits
• Modalité de travail : seul film ou plaque carton + film
• Tunnel à double chambre
• Convoyeur d'entrée à 90° à vitesse variable contrôlé par inverter
• Produits charriés par convoyeur automatique gauche ou droit
• Voies en entrée : 1, 2, 3, 4
• Photocellules présence produit, accumulation sortie, obstruction entrée et sortie
• Presseur pneumatique d'entrée
• Dépresseur pneumatique
• Système multi-poussées
• Pousseur motorisé contrôlé par inverter et encodeur
• Pousseur en chaîne situé entre le convoyeur d'entrée à 90° et la barre de soudure contrôlé par inverter et encodeur
• Guides produits pneumatiques, synchronisées avec le pousseur en chaîne, pour faciliter la formation et le passage du paquet au-delà de la barre de soudure
• Déroulement motorisé de la bobine supérieure contrôlé par inverter
• Déroulement motorisé de la bobine inférieure
• Fonctionnement en modalité automatique, semi-automatique, passage libre
• Pieds de fixage, presseur ferme-produit, ventilateur de refroidissement à la sortie du tunnel inclus
• Structure monobloc
• Barre de soudure pneumatique dotée de senseurs de sécurité
• Coupe du film au moyen d'une lame froide, pneumatique
• Rouleaux placés sur les débobinateurs supérieurs et inférieurs pour rendre plus facile le chargement des bobines
• Échelle métrique pour le centrage des bobines
• Système de contrôle FLXMOD® pourvu de : interface opérateur à écran tactile en couleurs 7 pouces wide coulissant sur toute la longueur de la machine, Plc inverter avec lecture à encodeur intégrée, modules de commande IN/OUT, 50 différents cycles de travail mémorisables
• Flux d'air dans le tunnel réglable par des déflecteurs indépendants
• Convoyeur du tunnel avec barres en fibre de verre à haute résistance à la chaleur (brevet de SMI) qui donne les avantages suivants : rigidité du tapis qui garantit stabilité pour le produit en transit, résultat : paquet compact et thermorétraction excellente, possibilité passage de produits jusqu'à 30 Kg, aucun problème de rouille, entretien simple et économique grâce au remplacement individuel des barres
• Système de refroidissement du four
• Consommation énergétique réduite
• 4.0 industry compliant
• Conformité aux normes CE

Caractéristiques

• Alimentation électrique : 220 – 240 / 380 – 415 V 3PH + PE / 3PH – N – PE – 50/60 Hz
• Puissance électrique : 33880 W
• Pression d'Air : 6 Bar
• Air exigé : 16,5 Nl/p*
• Production moyenne : jusqu'à 25 ppm
• Barre de soudure : 760 mm
• Hauteur maximum du paquet : 380 mm
• Dimension maximum de la bobine film : 750 – ø 350 mm
• Hauteur du plan de travail : 945 – 1105 mm
• Dimensions de la machine : 5260 x 4115 h 2105 – 2265 mm
• Poids net machine : 1815 Kg
• Films utilisables : LDPE 20 – 100 µ

(* : Normal litres par paquet. : Paquets par heure. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.)
