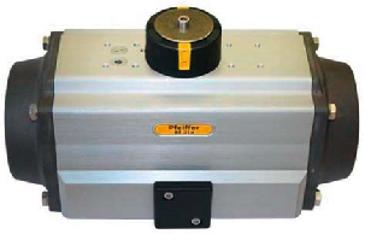

Br 31a - 2020+ - Servomoteur rotatif pneumatique Samson - Réversible, angle nominal 90°, alimentation pneumatique

UTILISATION

• Régulation
• Tout ou Rien
• Adsorption par variations de pression (PSA)

MOUVEMENT DU SERVOMOTEUR

• ANGLE NOMINAL : 90°

ALIMENTATION AUXILIAIRE

• Pneumatique

EXÉCUTION

• Standard

FONCTION DE SÉCURITÉ

• Réversible

Caractéristiques

• Servomoteur à piston à simple ou double effet
• Convient aux exigences élevées des installations chimiques
• Angle d'ouverture : 90°
• Pressions de commande jusqu'à 10 bar
• Couples de serrage de 5 à 11 674 Nm
• Températures de -40 à +80 °C
• Large plage de réglage des positions finales (+5°/-15°)
• Position carrée, en diagonale ou parallèle
• Indicateur de course librement paramétrable par crans de 45°
• Boîtiers de ressorts encapsulés
• Transmission sans jeu de la force grâce à un engrenage à développante
• Sens de rotation réversible sans pièces supplémentaires
• Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
• Centreur fraisé dans le boîtier
• Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR
• Possibilités de montage simples selon DIN EN ISO 5211
• Vis de fin de course non éjectable
• Vitesses de réglage standard élevées

Accessoires

• Entraînement manuel

Options

• Servomoteur à trois positions
• Exécution spéciale avec vis fendues et centreur collé
• Fins de course extensibles entre 0° et 90° grâce à la limitation de course interne ou externe
• Servomoteur rotatif en inox
• Réglage hydraulique de la vitesse de rotation
• Servomoteur-doseur avec position centrale ajustable
• Angle d'ouverture de 120° et 180°
• Joints en silicone pour un fonctionnement à des températures de -55 à +80 °C
• Fonctionnement continu à des températures de -15 à +150 °C
