Broyeur à marteaux type bm

Domaines d’application

Tout matériau non colmatant, sec, friable ou dur, tels que les boues de step séchées, la céramique, des bouteilles en verre, les briques et tuiles en terre cuite, le mâchefer, le charbon de bois, des catalyseurs de raffinage pétrolier, du flux de soudure, du talc ...



Principe de fonctionnement

Un rotor tournant à grande vitesse (entre 800 et 1500 tr/min suivant le modèle), est muni de marteaux en acier spécial qui percutent le produit et le projettent contre les blindages de la chambre de broyage. La granulométrie en sortie est garantie par une grille de calibrage en partie inférieure. L’alimentation du produit doit être effectuée sur toute la longueur du rotor avec un débit régulier.



Caractéristiques techniques



Type Nombre Marteaux Ø rotor Longueur rotor A B C D E F G Poids Granulométrie de sortie* Puissance installée* Débit*

mm mm mm mm mm mm mm mm mm kg mm kW T/heure

BM450x270 4 (1x4) 450 270 350 300 310 565 820 1050 800 650 0,5 à 5 7,5 1 à 3

BM600x300 5 (1x5) 600 300 400 350 340 680 1020 1250 1000 880 0,5 à 5 11 2 à 4

BM600x600 8 (2x4) 600 600 815 350 640 700 1470 1320 1020 1750 0,5 à 5 18,5 3 à 6

BM700x600 12 (2x6) 700 600 815 350 640 815 1470 1520 1150 2300 0,5 à 5 30 5 à 10

BM700x900 18 (3x6) 600 900 1100 350 940 815 1900 1550 1150 3450 0,5 à 5 45 8 à 15

* valeurs moyennes données à titre indicatif variables suivant la nature des matériaux traités, la vitesse de rotation et le diamètre de perforation de la grille.

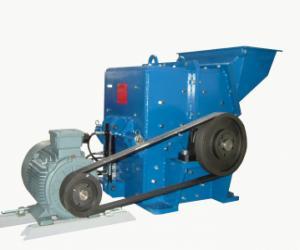

Broyeur à marteaux Type BM

Conception

Nos appareils sont constitués d’un bâti rigide en tôles soudées de forte épaisseur. Sa simplicité de conception permet un démontage et remplacement rapide des pièces d’usure, grâce à un relevage hydraulique du carter supérieur de l’appareil. Un ensemble de tôles de blindages en acier anti-abrasion recouvre entièrement la chambre de broyage. Les disques porte-marteaux indépendants contribuent à l’effet du volant d’inertie. L’importante vitesse de rotation du rotor permet d’obtenir un taux de réduction élevé (>10) dans un encombrement réduit.
