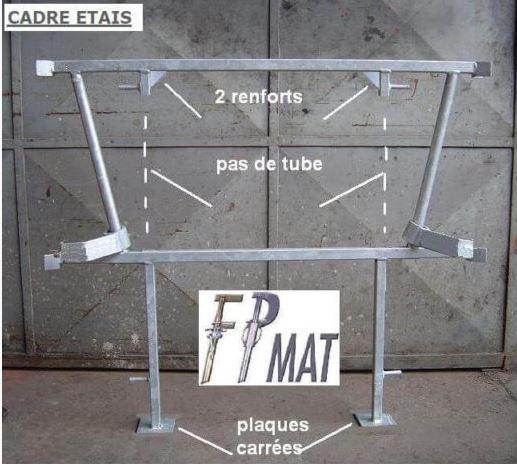

Cadre et étai - Dimensions 1m20x1m - Croisillon 1mx1m60x2m10 - Tour complète avec 6 étais possible

La mise à plomb s'effectue grâce à une seule bague. - Extension réglable à intervalles de 10 cm par réglage de la bague. - Système anti - cisaillement, grâce à la longueur majorée du tube intérieur d'au moins 10 cm. - De façon à prévenir les accidents. - Plaques articulées montée

ETAI TIRANT POUSSANT DE 1.10/1.70 à 6.40/10M

L'étai en aluminium ALUPROP - L'étai en aluminium ALUPROP a été conçu pour servir de support aux coffrages horizontaux de ULMA, même s'il peut également être utilisé comme élément de soutien ou d'étaiement, toujours dans le respect des limites de charges et des recommandations de montag

1 – Fût : Ø 57 mm - 2 – Coulisse : Ø 48 mm - épaisseur ( + mm*) à partir de 2m50 pour type 2 - 3 – Broche imperdable : Ø 14 mm - 4 – Manchon fonte GS : long 155 mm - 5 – Platine : 120 x 120 x 5 mm - 6 – Rondelle d'appui : épaisseur : 3 mm - 7 –

Fût : Ø 95 mm - Coulisse autonettoyante à filet rapide: Ø 70 mm - Crochet de verrouillage automatique: à ressort - Écrou fonte GS libérable: long 60 mm - Platine coulisse soudée: 160 x 160 x 10 mm - Platine fût vissée: 160 x 160 x 10 mm - Protection Fût: brute ou peinture client. Ta

La mise à plomb s'effectue grâce à deux bagues. - Extension réglable à intervalles de 10 cm par réglage des bagues. - Système anti - cisaillement, grâce à la longueur majorée du tube intérieur d'au moins 10 cm. - De façon à prévenir les accidents. - Plaques articulées montées aux

Fût: Ø 76 mm - Coulisse: Ø 63,5 mm avec anti - déboitement - Broche imperdable :Ø 16 mm - Bague fonte: long 65 mm - Chape : ep 8mm 1 trou Ø 20mm central - Garde à la main :100 mm - Protection :peinture. TABLEAU DES CHARGES ADMISSIBLES en daN avec. Dimension: 3,1/5,5. 3,1= 2500. 3,4= 245

Fût : Ø 55 mm - Coulisse : Ø 48 mm - épaisseur ( + mm *) à partir de 2m50 - Broche imperdable : Ø 14 mm - Manchon acier : long 140 mm - Platine : 110 x 110 x 5 mm (4,5mm pour TAE) - Rondelle d'appui : épaisseur : 3 mm - Garde à la main : 100 mm - Protection : peinture ou galvanisatio

Fût : Ø 55 mm - Coulisse : Ø 48 mm - épaisseur ( + mm *) à partir de 2m50 - Broche imperdable : Ø 14 mm - Manchon acier : long 140 mm - Platine : 110 x 110 x 5 mm (4,5mm pour TAE) - Rondelle d'appui : épaisseur : 3 mm - Garde à la main : 100 mm - Protection : peinture ou galvanisatio

Fût : Ø 101,6 mm - 2 Coulisses : Ø 88,9 mm - 2 Vérins M48: 1 droite & 1 gauche - 2 Broches imperdables : Ø 18 mm - Chape : à la demande - 4 Poignées de manutention - Protection : peinture - ou galvanisation - TABLEAU DES CHARGES ADMISSIBLES en daN avec coef. de sécurité >= 2,0. Dime
