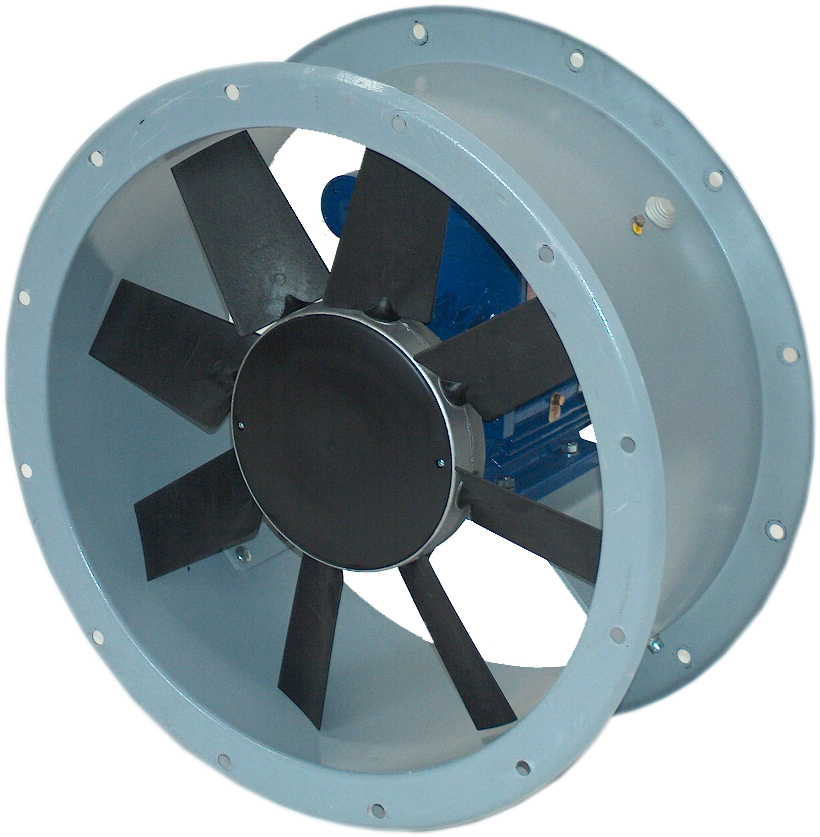

Ventilateur hélicoïde CC pour gaine ronde - Débit élevé jusqu'à 188 000 m3/h - Diamètres 310 à 1600 mm

Description
Les ventilateurs hélicoïdes de la série CC sont utilisés pour des applications qui exigent une grande capacité de débit d'air à des pressions relativement faibles, comme la ventilation et le refroidissement dans le secteur industriel, maritime, commercial, civil et dans le secteur de l'énergie.
Ces ventilateurs ont, par rapport aux ventilateurs centrifuges, l'avantage d'être plus compacts et plus faciles à installer. La série CC se compose de différents diamètres de 310 à 1600 mm.
Les ventilateurs CC sont destinés à transporter l'air propre à la température de -15 °C à 50 °C en fonctionnement continu.
La version antidéflagrante CC-ATX est certifiée par un organisme agréé conformément à la directive ATEX 94/9/CE et est adaptée pour acheminer l'air propre à la température -10 °C à 40 °C. Cette version est adaptée pour une installation en zone 1/21, domaines nécessitant une sécurité élevée contre les explosions et les incendies dus à la présence de gaz inflammables (II2G) et/ou des poussières (II2D/II2GD).
SUR DEMANDE :

• Hélice et moyeu en aluminium (version CCZ).
• Virole en acier galvanisé.
• Sens du flux d'air de l'hélice vers moteur.
• Version "double étage" ISO-rotative ou contre-rotative.
• Version ATEX conforme à la Directive 94/9/CE et 2014/349UE.
• Version portable (version CCP).

Caractéristiques techniques :

• Diamètre turbine/hélice : 310 à 1600 mm
• Débit : 0 à 188 000 m3/h
• Pression : 0 à 1054 Pa
• Température max du fluide : -15 à 50 °C
• Puissance sonore : 69 à 108 dB(A)

Construction :

• Virole et support moteur en acier peint époxy selon la norme ISO 13351.
• Hélice en polyamide renforcé et moyeu en aluminium moulé, équilibré selon la norme ISO 1940.
• Exécution 5 (accouplement direct hélice / arbre moteur) et sens du flux d'air du moteur vers l'hélice.
• Moteur asynchrone triphasé et monophasé conforme aux normes internationales IEC 60034, IEC 60072, EMC 2004/108/CE, LVD 2006/95/CE avec marquage CE, Indice de protection IP55, classe F.
• Service S1 (fonctionnement en continu à charge constante).

Accessoires :

• Prolongateur (CCpro)
• Grille de protection côté hélice (CCr)
• Grille de protection côté moteur (CCrc)
• Manchettes souples (CCga)
• Pieds supports (CCst)
• Pavillon d'aspiration (CCbo)
• Silencieux cylindrique (CCsa et CCsb)
• Contre-bride (CCf)
• Contre-bride avec raccord lisse (CCfc)
• Supports anti-vibration

Domaine d'utilisation :
Agriculture / Cabines de peinture / Construction navale / Échangeurs de chaleur / HVAC / Industrie (pétro)chimique / Industrie alimentaire / Industrie de l'acier / métaux / Industrie du ciment / Industrie du papier / bois / Industrie du verre / Traitement des déchets / Ventilation - désenfumage
