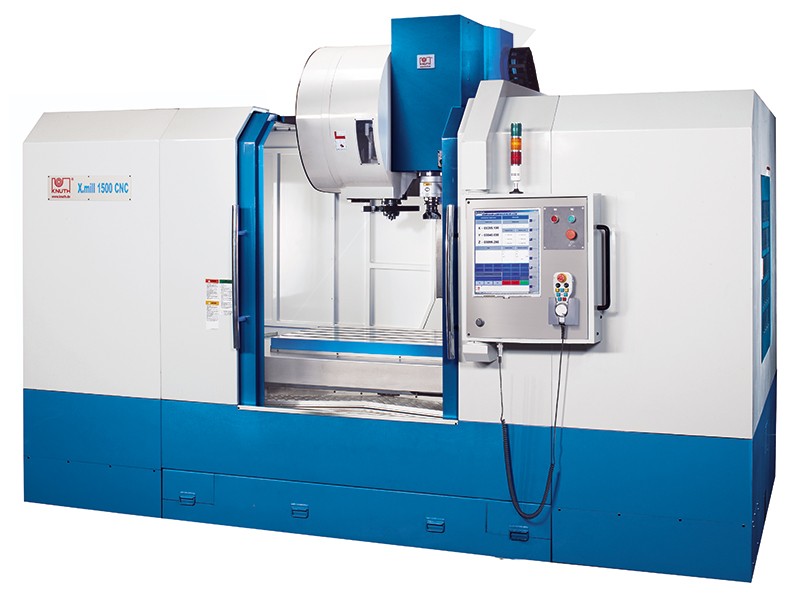

Centre d‘usinage vertical cnc - x.Mill 1500 gp

Changeur d'outils pneumatique double bras pour 24 outils =temps changement d'outils 3.8 s
guidage horizontal et vertical avec de très larges glissières carrés, trempées et rectifiées
système à 4 glissières sur le bâti machine pour charges importantes
par un système de compensation hydraulique, la dynamique, la durée de vie ainsi que la précision dans l'axe Z sont garanties
vis à billes généreusement dimensionnées, directement entrainées par les servo moteurs pour une grande fiabilité et précision
préemption d'outils pneumatique pour un changement d'outils rapide et efficace
peut d'entretien grâce au graissage automatique centralisé
capotage renforcé pour une réduction de vibrations
Zone de travail
dimensions table
charge
rainures T, nombre
rainures T, large
rainures, distance
distance broche - table
porte à faux
1.700x800 mm
1.500 kg
5 Pièce
22 mm
135 mm
170 - 870 mm
800 mm
Course
course axe X
course axe Y
course axe Z
1.500 mm
800 mm
700 mm
broche principale
plage de vitesses
nez de broche
60 - 8.000 min-1
BT 50
Rapides
rapides axe X
rapides axe Y
rapides axe Z
15.000 mm/min
15.000 mm/min
15.000 mm/min
avance
avance de travail
1 - 7.000 mm/min
porte outils
nombre d'outils
temps de changement, copeau / copeau
temps de changement, outil / outil
24 Pièce
10 s
3,8 s
précisions
précisions de placement
répétabilités
± 0,006 mm
± 0,005 mm
puissance d'entraînement
puissance moteur principal
entraînement principal, charge constante
18,5 kW
15 kW
dimensions et poids
Dimensions (longueur x largeur x hauteur)
poids
4.275x3.840x3.050 mm
13.500 kg
