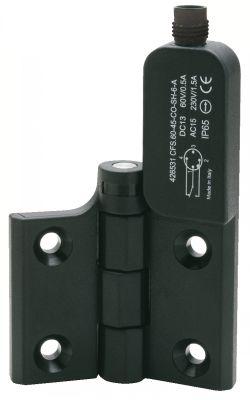

Charnière plate avec interrupteur - Technopolymère noir mat renforcé - Résistance chimique et sécurité intégrée (37-31)

MATIÈRE

• Technopolymère noir mat à base de polyamide, renforcé de fibres de verre.
• Résiste aux solvants, huiles, graisses et autres agents chimiques.
• Axe en inox (AISI 303).

UTILISATION

• Angle de rotation : 180° maxi, compris entre 0° et 180°.
• S'utilise sur les profilés aluminium les plus courants.
• Cette charnière est un dispositif de sécurité : même en cas d'ouverture des portes de la machine, elle entraîne l'interruption du circuit d'alimentation.
• Interrupteur à déclenchement rapide : la vitesse de la course du curseur porte-contact est indépendante de la vitesse d'actionnement.
• Interrupteur d'ouverture positive : aucune connexion élastique entre les contacts mobiles et le mécanisme sur lequel la force d'actionnement agit n'est prévu.
• Prévention contre les effractions : l'interrupteur est dans un logement avec couvercle soudé aux ultra-sons.
• Assemblage facile grâce à l’interrupteur intégré dans un seul corps avec la charnière.

MONTAGE

• Fixer le côté de la charnière avec interrupteur sur le châssis fixe, et l'autre côté sur la porte.
• La distance entre l'axe de la charnière et la porte doit être au moins de 5 mm.
• La charnière ne doit pas être employée comme élément de fin de course pour la porte, prévoir des éléments de blocage mécaniques à cet effet.
• Pour la connexion, utiliser un connecteur M12x1 suivant le schéma du circuit.
• Pour des applications de sécurité, utiliser exclusivement le contact normalement fermé (NC). Le contact normalement ouvert (NA) est utilisé uniquement comme indicateur d'état.
