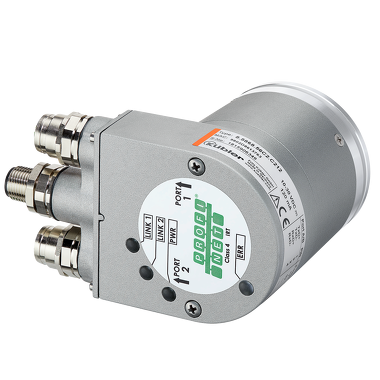

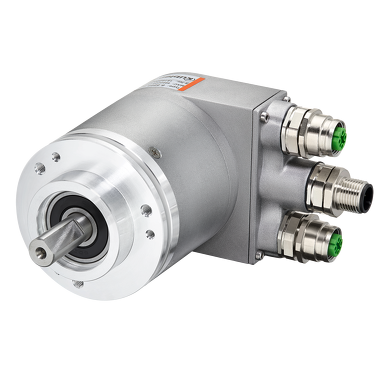

Codeur Absolu multitour - Sendix 5868

Pour une communication en temps réel : Codeurs Ethernet industriel avec interface PROFINET IO.

Les codeurs absolus multitours Sendix 5868 / 5888 avec interface PROFINET IO et capteurs optiques peuvent être utilisés dans toutes les applications avec la technologie Profinet. Les codeurs supportent le mode IRT et sont donc parfaitement adaptés aux applications temps réel.

Mécaniquement

Dimension
Ø 58 mm

Type d'arbre
6 mm arbre, avec méplat
10 mm arbre, avec méplat
1/4 " arbre, avec méplat
3/8 " arbre, avec méplat

Type de bride
Bride synchro / servo
Bride de serrage
Bride carrée
Ø 58.00 mm
Ø 63,50 mm

Température de fonctionnement
-40 °C ... +85 °C

Indice de protection
IP65IP67

Raccordements
Connecteur M12 radial

Vitesse de rotation max.
9.000 min-1

Poids
540 g

Électrique

Balayage
optique

Résolution max.
16 Bit Monotour
12 Bit Multitours

Tension d'alimentation
10...30 V DC

Interfaces
PROFINET IO

Fiche technique
Sendix 5868 / 5888 PROFINET
PDF – 783,9 KB | 09.2025
DE  EN  FR

Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue :
Allemand, Anglais, Français
PDF – 2,9 MB | 09.2025

Manuel
Capteurs avec interface PROFINET
PDF – 8,1 MB | 10.2025
DE  EN

Paramètres de sécurité
Sendix 5868 MTTFd
Multilingue :
Allemand, Anglais
PDF – 157,9 KB | 09.2025

Certificat de conformité
Sendix 5868 / 5888 CE
Multilingue :
Allemand, Anglais
PDF – 150,4 KB | 09.2025

Fichier périphérique
Sendix 58x8 PROFINET GSDML
ZIP – 15,2 KB | 09.2025

CAD mécanique / STEP
Sendix 5868
ZIP – 13,2 MB | 09.2025

CAD électronique / ePlan
Sendix 5868 / 5888 PROFINET IO
ZIP – 5,7 MB | 09.2025

Certificats Produits
58xx PROFINET IO
PDF – 291,9 KB | 09.2025
DE

Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF – 39,6 KB | 09.2025
DE  EN

UL CoC USA/Canada - Encodeurs rotatifs
PDF – 503,1 KB | 09.2025
EN

58x8 PROFINET IRT Test Report
PDF – 114,6 KB | 09.2025
EN

Sendix 58x8 PROFINET PNO Test Report
PDF – 137,4 KB | 09.2025
EN

YouTube Video
How to set a preset with a PROFINET encoder using Std.Tel.81
WebsiteFiable

Convient à toutes les applications PROFINET en utilisant le profil codeur 4.1.
Grâce à l'indice de protection IP67 et à la construction robuste du boîtier, il est parfaitement adapté aux conditions de fonctionnement extérieures les plus difficiles.

Flexible
Définition aisée d'une valeur de présélection au moyen d'un bit de contrôle (télégramme 860).
Utilisation en mode IRT.
Temps de cycle – 1 ms.
La mise à jour du logiciel permet une extension aisée des caractéristiques du codeur, sans démontage de celui-ci.
