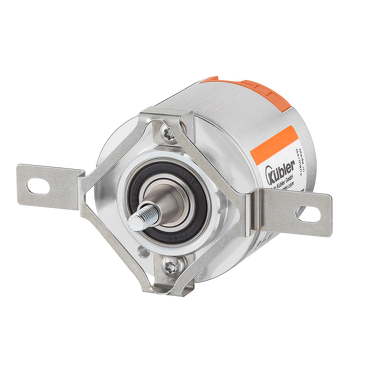

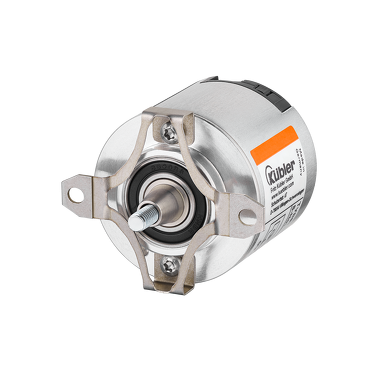

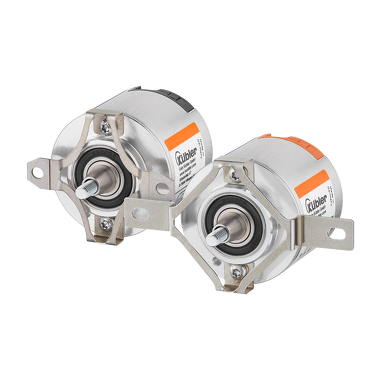

Codeur rotatif avec monotour optique - Sendix S36

Systèmes feedback moteurs pour servomoteurs : à haute résolution et compacts

Le Sendix S36 avec monotour optique et réducteur multitours magnétique séduit par la combinaison de robustesse et de variantes multiples dans une construction compacte.

Avec une construction de 36,5 x 37 mm, il dispose d'un arbre conique ou d'un arbre de 8 mm à insérer.

Son électronique optique à haute précision atteint une résolution de 24 bits max. L'interface incrémentale SinCos est disponible avec 1024 ou 2048 ppr.

Mécaniquement

• Dimension: Ø 36 mm
• Type de bride:
  Ø 36.00 mm
  Ø 38.00 mm
  Ø 40.50 mm
  Ø 42.00 mm
  Ø 60.00 mm
• Température de fonctionnement: -40 °C ... +120 °C
• Indice de protection: IP40
• Raccordements: Connecteur circuit imprimé
• Vitesse de rotation max.: 12.000 min-1
• Poids: 100 g

Électrique

• Balayage: optique
• Résolution max.: 2.048 ppr Incrémentaux24 Bit Monotour12 Bit Multitours
• Tension d'alimentation: 5 V DC7...30 V DC
• Interfaces:
  BiSS
  RS485 + SinCos

Fiable et insensible

• Montage robuste pour fonctionnalité optimale dans le servomoteur.
• Importante plage de température de -40 ... +120°C - spécialement prévu pour une utilisation dans les servomoteurs.

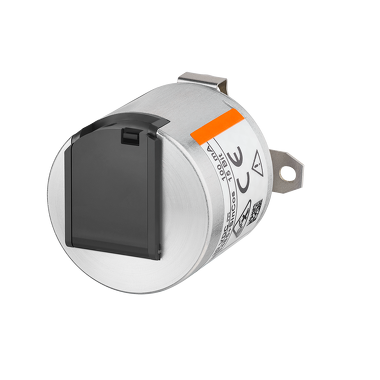

• Concept de connecteur spécial pour une mise en service rapide et sans problèmes.

Puissance optimisée

• Interface standard RS485 (compatible Hiperface® 1) + SinCos pour une utilisation dans de nombreux servomoteurs standards.
• Performance optimale grâce à la résolution simple tour 24 bits maxi, ainsi que SinCos 1024 ou 2048 ppr.
• Mécaniquement adapté pour un montage sur des servomoteurs standards.
