Coffrage pour mur en béton - robud - 70 kn/m2

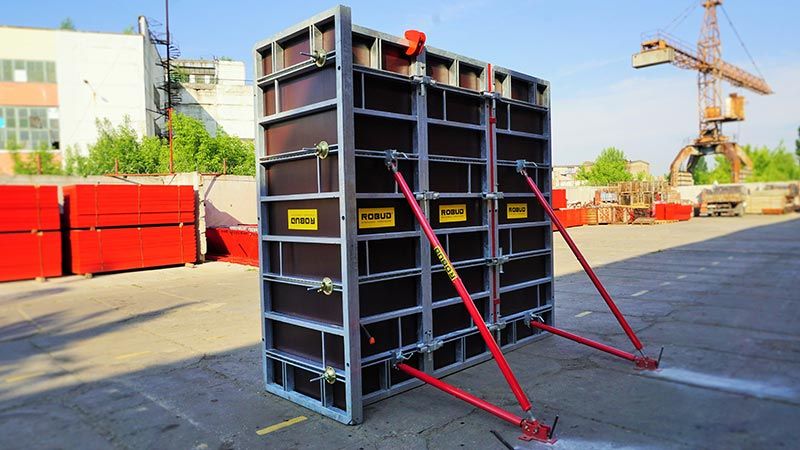

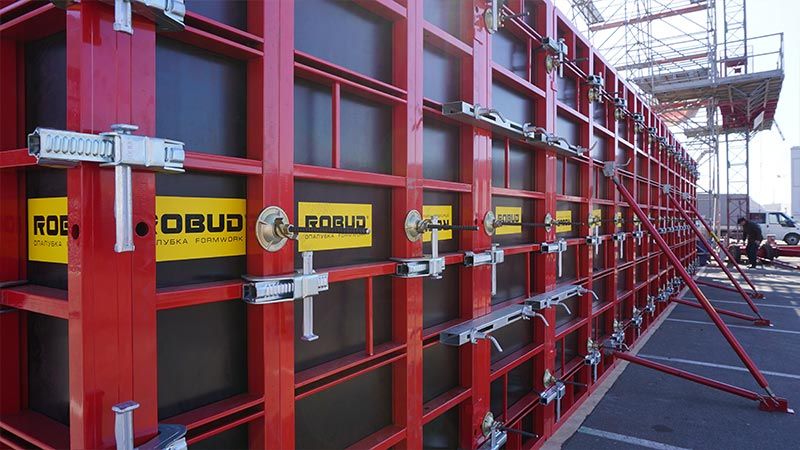

Le coffrage ROBUD STAYER est destiné à l'édification des constructions verticales des immeubles et des locaux industriels, des ouvrages hydrauliques et d'autres structures en béton armé coulé en place(béton).
Le système ROBUD STAYER s'adapte facilement aux projets de toute complexité grâce à la rangée modulaire de panneaux, leur universalité, ainsi que l'utilisation des raccords multi-usages et des accessoires.
La construction du coffrage prévoit le cycle multiple du montage/démontage de tous les éléments sans efforts et usure prématurée. Le marteau de coffrage pesant 800 gr est utilisé comme un outil principal du montage du coffrage. Tous les ensembles et les détails de fixation sont conçus pour une longue durée de vie y compris de ses usages sévères. Le système est économique, il permet de réduire considérablement la quantité de consommables, de coûts de main d'oeuvre et la durée de fonctionnement de la grue.
CARACTÉRISTIQUES TECHNIQUES DU SYSTÈME ROBUD STAYER: Pression autorisée du mélange de béton kN/m2 70 Masse spécifique du panneau principale, a peu près kg/m2 40 Épaisseur de l'élément (panneau) cm 10.4 Hauteur des éléments (panneaux) cm 300, 150, 75, 50 Largeur des éléments principaux (panneaux) cm 200, 120, 100, 75 Largeur des éléments supplémentaires (panneaux) cm 60, 50, 45, 40, 30, 25, 20 Console de rehaussement supplémentaire du panneau cm +60
AVANTAGES CLÉS Particularités constructives: Efficacité de l'utilisation: Tous les éléments système sont potentiellement multi-usages grâce au profilé d'ancrage perforé à l'intervalle de 5 cm.

• assemblage du coffrage des colonnes à la section variable;
• utilisation comme coin extérieur;
• rebouchage des abouts du mur à la dimension linéaire variable;
• installation des tendeurs aux endroits non standard en cas de construction monolithe compliqué
• raccordement du coffrage aux murs adjacents;
• facilité d'utilisation pour le coffrage des chevêtres et des fondements;
• réduction de la quantité totale de panneaux dans le jeu de coffrage

La base du cadre de l'élément est composée des profilés d'ancrage de cadre, laminés de l'acier spécial en Allemagne.

• géométrie précise du profilé, petits rayons du •raccordement des surfaces du profilé augmente davantage la rigidité de l'élément du coffrage;
• résistance améliorée à la corrosion du cadre porteur de l'élément;
• micro-fissures dans courbes du profilé sont absents, il n'y a pas de conditions pour l'apparence de points locaux de corrosion des métaux, la rigidité du cadre augmente;
• limites de déformation élastique de l'acier de cadre de l'échantillon sont beaucoup plus élevée que celles du cadre en acier ordinaire;
• le principe universel de fixation à tous les accessoires du coffrage;
• fiabilité et facilité de fixation des accessoires grâce au système d'ancrage à tout endroit du panneau.

Fixations forgées du coffrage

• fiabilité, longue durée;
• rotation élevée;
• facilité d'exploitation grâce à un bon raccordement.

Une seul serre multi-usages ZRK au système

• raccorde les panneaux en ligne;
• aligne les panneaux en ligne;
• raccorde les panneaux avec une empiècement jusqu'à 10 cm;
• raccorde les panneaux en angle;
• serre le poutre de rehaussement aux panneaux;
• est utilisé dans les autres systèmes ROBUD.

Les angles réglables ROBUD sont destinées à démonter le coffrage en totalité (parties intérieures des cages d'ascenseur; des cages d'escalier et d'autres)

• réduction de coût de main d'oeuvre et des délais de construction;
• économie de la durée de fonctionnement de la grue;
• réduction de la dégradation et des pannes du coffrage lors du démontage;
• réduction de la quantité de consommables pour le démontage du coffrage;
• poids léger de l'angle réglable de Н=3.0 m de hauteur. - 120 kg;
• pour le décoffrage du cage d'ascenseur deux angles seulement sont utilisées en diagonal;
• mécanismes du commandement de l'angle sont protégés contre la pénétration du béton.

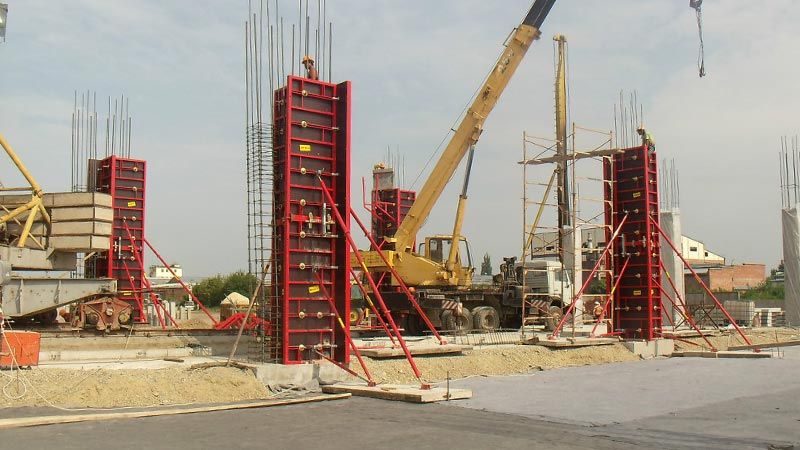

L'équilibre de la charge pratique et du poids des éléments du coffrage permet d'effectuer le bétonnage continu des murs et des colonnes jusqu'à 3 mètres de hauteur. En outre, cela permet de réduire le temps de montage et démontage et de service du coffrage grâce à l'utilisation de 85 % d'éléments à main, sans recourir à la grue. Vidéo: Montage du coffrage. Une grande capacité porteuse des éléments du coffrage ROBUD STAYER permet d'appliquer avec succès le système pour bétonner des murs et des colonnes de 6 mètres et plus de hauteur, en remplissant le coffrage à l'aide des pompes à béton tout en respectant des vitesses du bétonnage réglementées.
Pour la production de l'ossature du panneau on utilise des profilés de cadre et d'ancrage laminé en acier microgranulé avec des additions d'alliage.
Le profilé d'ancrage sert à fixer des accessoires (digonales, bandes, barres transversales, consoles etc) et assure l'universalité des éléments (voir ce-dessous).
Les éléments du coffrage ROBUD STAYER sont composés d'ossature en acier zinguée (zingage à chaud) ou revêtue d'une peinture (au souhait du client). Pour le dessus de l'élément on utilise le contreplaqué lamellé hydrofuge de 18 mm d'épaisseur ou bien la matière plastique (au souhait du client).
Les éléments principaux du système sont équipés de manettes de montage verticales .
Tous les éléments du système sont potentiellement multi-usages grâce au profilé d'ancrage perforé à l'intervalle de 5 cm. ( Video: Éléments multi-usages ) Pour utiliser les fonctions multi-usages d'un élément il suffit de faire des perforations au contreplaqué A cet effet le coffrage est équipé d'un fôret spécial et des bouchons de réserve. Cependant la construction du profilé d'ancrage ne prévoit pas de fuites thermiques en cas du bétonnage en hiver parce qu'il n'y a pas de contact direct entre le métal et le béton (cette solution est très fréquente aux panneaux universels des autres systèmes).
Pour protéger des abouts des panneaux de l'humidité on remplit le vide formé par le rebord du profilé en acier et l'about du contreplaqué de l'hermétique.
Des emboîtures en acier au profilé de cadre destinées à serrer des éléments à l'aide des ancrages ont une forme conique. Cette géométrie de l'emboîture permet de serrer les panneaux sous l'angle ou avec le décalage jusqu'à 3.5°. Il est plus facile d'évacuer de l'emboîtures conique le béton étant entré par hasard.
La visserie de fixation pour des accessoires ROBUD STAYER ont une bonne résistance à l'usure grâce à la technologie du façonnage à chaud (forgeage) ou du laminage de l'acier à chaud pour la production.

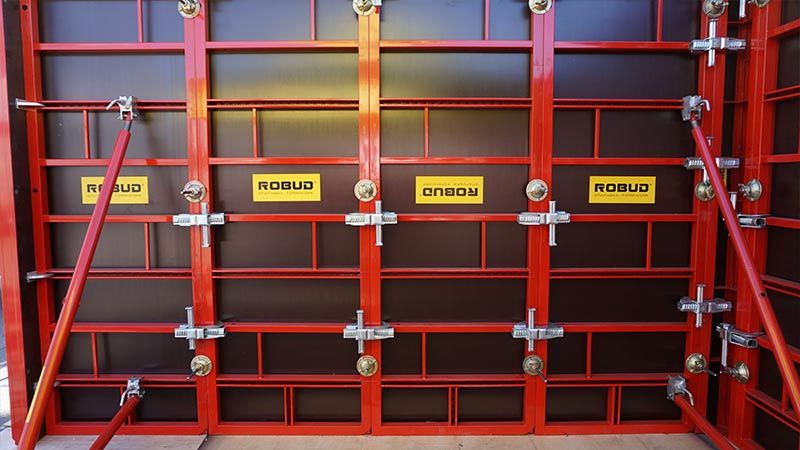

Serre multi-usages ZRK.

• un seul serre ZRK multi-usages pour tous les systèmes de coffrage ROBUD;
• doubles patins du serrage l'assurent contre la tombée lors de l'arrachage de la cheville;
• raccorde les panneaux du coffrage en ligne;
• raccorde les panneaux avec un empiècement jusqu'à 10 cm;
• raccorde les panneaux en angle de 90°;
• aligne les panneaux.
• Vidéo: Serrage ZRK

Tirant d'ancrage autonettoyant du béton.

• appliqué dans tous les raccords à vis de la fixation du coffrage (adaptateurs, bandes, suspentes).
• autonettoyant du béton étant entre lors du dévissage grâce au filet spécial;
• gros filet laminé insensible au salissage et au coincement;
• acier durci, haute résistance à l'usure;

Plaque articulé.

• distribue uniformément les charges sur le cadre du coffrage et le tirant grâce au joint articulé;
• didgeon sûr de l'écrou dans la table, longue durée de service;
• résistante à la pression du béton et aux chocs du marteau de coffrage;
• construction unifiée nondémontable de la plaque et de l'écrou;
• n'endommage pas le revêtement des panneaux lors du vissage

Tirant angulaire

• sert à relier les éléments du coffrage STAYER sous l'angle de 90⁰ (colonnes, angles extérieures, abouts);
• démontage aisé du tirant lors du décoffrage des éléments;
• filetage autonettoyant du béton.

Ancrage pour les barres transversales.

• est utilisé pour tous les types de fixation d'accessoires au profilé d'ancrage des éléments du coffrage ROBUD STAYER , un système de fixation uni;
• filetage autonettoyant du béton.

Bande égalisatrice.

• construction unie en une partie nondémontable et de ses détails de fixation;
• bande est fixée au profilé d'ancrage à tout endroit du panneau;
• fixation autonettoyant du béton.

Suspente universelle (multi-usages)

• utilisé pour la fixation des diagonales télescopiques et des consoles de passerelles;
• suspente est attaché au profilé d'ancrage de l'élément à tout endroit quelle que soit la position verticale ou horizontale;
• fixation autonettoyante du béton.
• Vidéo: Fixation du console de passerelles et de la diagonale télescopique à l'aide de la suspente universelle

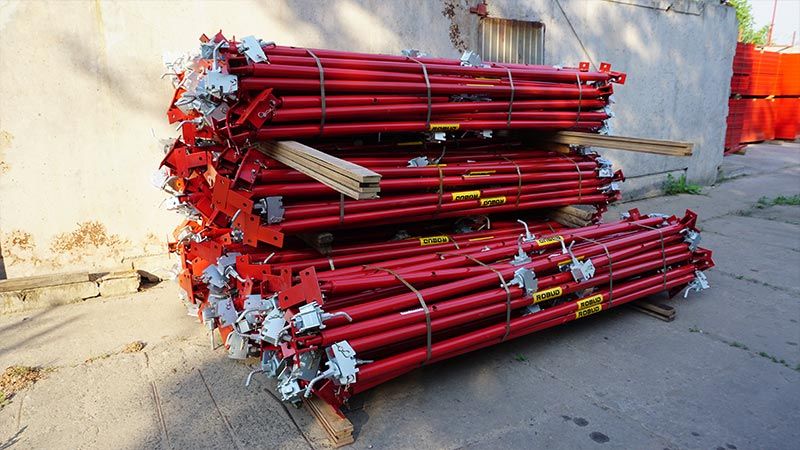

Diagonale télescopique.

• réglage progressif de la longueur à l'aide des vérins à vis puissants L = 50 сm;
• revêtement zingué des vérins à vis;
• résistance de la diagonale aux déformations et aux chocs;
• positionnement des perçages du pied permet d'effectuer l'ancrage au béton sans le démontage du diagonale;
• absence de manettes surplombantes, perçages pour la rotation de la diagonale sont renforcés à l'aide de l'emboîtement.

Console pour le rehaussement des éléments à l'aide de la planche de coffrage jusqu'à 60 cm.

• avec le raccord d'ancrage à vis autonettoyant;
• rehaussement des éléments du coffrage des étages non standards en utilisant le procédé économique;
• montage aisé de la console à l'élément, compacité, confort du stockage;
• possibilité du déplacement du coffrage à l'aide de la grue sans démonter le rehaussement;

Angle réglable ROBUD de type télescopique

• sert à démonter la partie intérieure du coffrage intégralement (cages d'ascenseurs, cages d'escaliers, murs en U);
• poids de l'angle réglable de Н = 3.0 m de hauteur ne constitue que 120 kg;
• mécanismes du commandement de l'angle sont protégés contre la pénétration du béton, n'exigent pas de graissage et d'enretien régulier;

Deux angles réglables ROBUD sont installées en diagonal sur la partie intérieure du coffrage du cage d'ascenseur. Avant le bétonnage l'angle est mis au moyen de la rotation de la manette à la position de départ. Les dimensions de côtés de l'angle à cette position constituent 25 cm chacun.
Après le bétonnage et la prise du béton la manette de l'angle doit être tourné à 180° au sens inverse, les côtés de l'angle diminuent de 1,5 cm. Les dimensions de chaque côté du rectangle du coffrage diminuent respectivement. Le coffrage est détaché du béton et peut être démonté entièrement par la grue sans démontage. L'expérience a prouvé la simplicité, la fiabilité et l'aisance de l'exploitation.
EFFICACITÉ

• réduction de la dégradation et des pannes du coffrage lors du montage;
• réduction de coût de main d'oeuvre et des délais de construction;
• économie de la durée de fonctionnement de la grue;
• seulement 2 angles sont requis pour le décoffrage du cage d'ascenseur;
• possibilité d'utiliser des angles non seulement pour le décoffrage des cages d'ascenseur mais aussi pour de grands cages d'escalier;
