Collecteur tournant - Pancake
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Bagues collectrices pour la robotique / Outillage en bout de bras

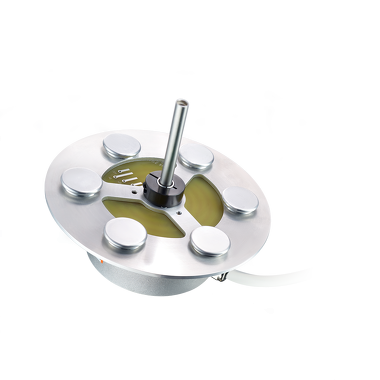

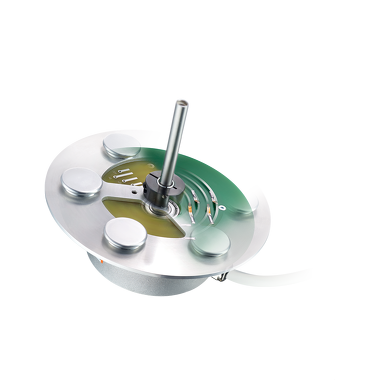

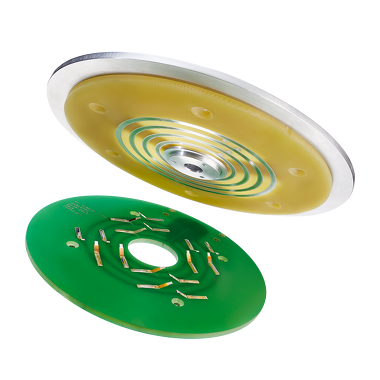

Les bagues collectrices en crêpe sont la solution idéale pour l'outillage de bout de bras en robotique. Elles garantissent la transmission fiable des signaux, des données et de la charge dans un espace d'installation très court et avec un faible poids. Le système se compose de deux plaques superposées avec des pistes de bagues collectrices et des brosses de transfert. La conception flexible permet une intégration optimale dans votre outil en bout de bras. Par exemple, pour un positionnement supplémentaire sur des robots de haute précision, la bague collectrice peut également être combinée avec un codeur secondaire.
Mécaniquement
- Type de montage
Bride - Raccordements
Câble, Connecteurs - Implémentation média
Transmissions pneumatiques, Hydraulique - Température de fonctionnement
- 35 °C ... + 85 °C - Indice de protection
IP65, IP00 - Vitesse de rotation
100 min-1 - Durée de vie
40 Mio. Umdrehungen, Des millions de tours
Électrique
- Nombre de canaux de signaux max.
20 - Transmission
Bus de terrain, Ethernet industriel
Propriétés
- Jusqu'à 20 canaux pour bus de terrain / Ethernet industriel, transmission de charges et de signaux
- Conception particulièrement courte, faible poids avec une densité de signal élevée
- Haute fiabilité des contacts

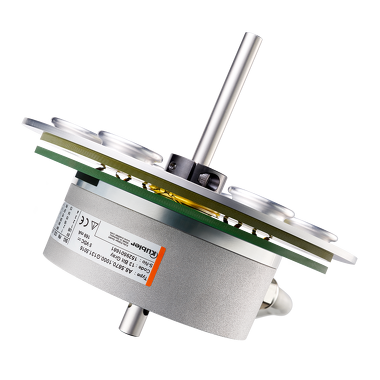

- En option avec codeur absolu Kübler intégré
- En kit ou encapsulé pour une intégration optimale
- Sans entretien
Vos avantages
- Diamètre 160 mm - profondeur d'installation à partir de 10 mm
- Température de travail de -40°C ... +75°C
- Transmission de charge jusqu'à 5 A / 60 VAC, 48 VDC
