Collier ratio s-k pour tubes plastiques + 20 x 1,5 mm
Description

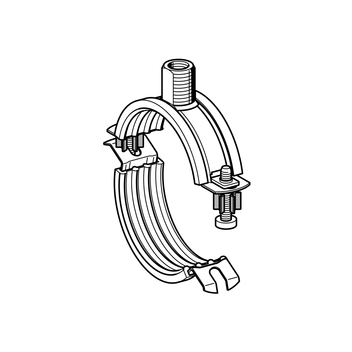

Collier Ratio S-K pour tubes plastiques
Colliers & accessoires
Collier Ratio S-K pour tubes plastiques
Groupe:1235PDF
Application
Collier isophonique à 2 vis avec fermeture rapide pour le montage de tubes en matière synthétique avec et sans revêtement. Garniture fabriquée dans une qualité spéciale d'EPDM permettant le déplacement libre des tubes sans bruit ni vibrations. Pas de réaction chimique dans le temps (aucun effet de collage dû à la diffusion de plastifiants) entre la garniture et les tubes synthétiques. La garniture nervurée à rebords est collée sur chaque demi-collier, évitant ainsi les problèmes de déboitement ou de perte de l'isolation pendant la mise en place ou la dilatation du tube. Les bagues d'écartement pré-montées sur chaque oreille du collier peuvent être enlevées pour réaliser des points fixes.

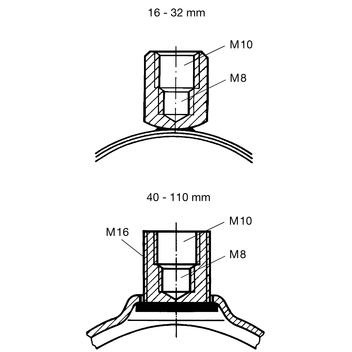

Pour montage au plafond, au sol et au mur, adapté aux installations devant se conformer aux normes d'atténuation acoustique selon DIN 4109. Pour la réalisation de supports coulissants à partir de 4 " nous recommandons l'utilisation de colliers Stabil D-3G montés sur des curseurs à glissière ou sur des éléments coulissants (voir section "Supports coulissants" du catalogue).Possibilités de raccordement sans adaptateur : voir l'illustration ci-contre. Avec adaptateur: tiges filetées M12, M16, tubes filetés R½", R¾" et R1".
Fourniture
Vis de serrage pré-montées, avec système de fermeture rapide par vis basculante sur le coté ouvert. Avec écrou de sécurité 3G emmanché et soudé par l'intérieur du feuillard à partir de la dimension 40 mm.
Caractéristiques techniques

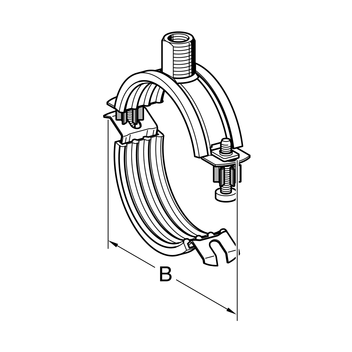

Tailles[mm] : 16 - 75
Charge max. admissible(traction)0,65 kN
La charge maximum admissible indiquée dans le tableau est calculée statistiquement par rapport à la charge de rupture, donnant une déformation limitée à 1,5 mm ou à 2% du diamètre maximum indiqué dans la plage de serrage du collier.
Matière :
Colliers & accessoires
Collier Ratio S-K pour tubes plastiques
Groupe:1235PDF
Application
Collier isophonique à 2 vis avec fermeture rapide pour le montage de tubes en matière synthétique avec et sans revêtement. Garniture fabriquée dans une qualité spéciale d'EPDM permettant le déplacement libre des tubes sans bruit ni vibrations. Pas de réaction chimique dans le temps (aucun effet de collage dû à la diffusion de plastifiants) entre la garniture et les tubes synthétiques. La garniture nervurée à rebords est collée sur chaque demi-collier, évitant ainsi les problèmes de déboitement ou de perte de l'isolation pendant la mise en place ou la dilatation du tube. Les bagues d'écartement pré-montées sur chaque oreille du collier peuvent être enlevées pour réaliser des points fixes.
Pour montage au plafond, au sol et au mur, adapté aux installations devant se conformer aux normes d'atténuation acoustique selon DIN 4109. Pour la réalisation de supports coulissants à partir de 4 " nous recommandons l'utilisation de colliers Stabil D-3G montés sur des curseurs à glissière ou sur des éléments coulissants (voir section "Supports coulissants" du catalogue).Possibilités de raccordement sans adaptateur : voir l'illustration ci-contre. Avec adaptateur: tiges filetées M12, M16, tubes filetés R½", R¾" et R1".
Fourniture
Vis de serrage pré-montées, avec système de fermeture rapide par vis basculante sur le coté ouvert. Avec écrou de sécurité 3G emmanché et soudé par l'intérieur du feuillard à partir de la dimension 40 mm.
Caractéristiques techniques
Tailles[mm] : 16 - 75
Charge max. admissible(traction)0,65 kN
La charge maximum admissible indiquée dans le tableau est calculée statistiquement par rapport à la charge de rupture, donnant une déformation limitée à 1,5 mm ou à 2% du diamètre maximum indiqué dans la plage de serrage du collier.
Matière :
- Collier : acier, électro-galvanisé, bagues d'écartement en PP
- Garniture isophonique : SBR/EPDM, beige
- Plage de température : -50°C à +110°C
- Dureté : 55+ / -5° Shore
- Tenue au feu : selon DIN 4102: classification B2, ne coule pas
- Résistance de rupture:600 N/cm2
- Allongement à la rupture:450 %
- Rebondissement élastique:45 %
- Conservation : Résistance aux intémperies, au vieillissement et à l'ozone, selon DIN 53508 et 53509
