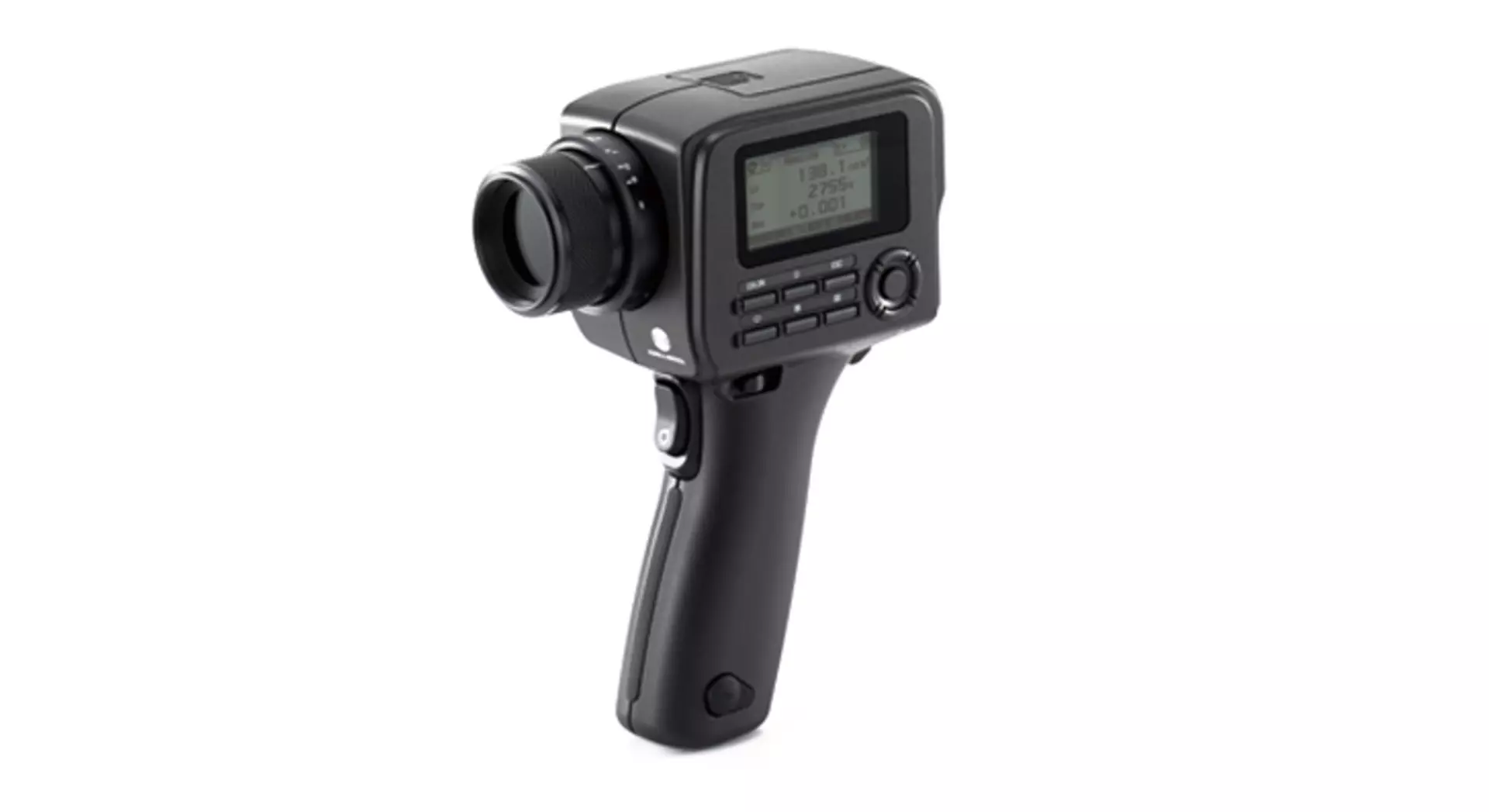

Colorimètre numérique portable pour analyse des sources de lumière et des objets éclairés - CS-150 / CS-160
Description
Colorimètres numériques portables pour analyse des sources de lumière et des objets éclairés, fréquemment utilisés pour mesurer la couleur des afficheurs, des feux de signalisation ou réaliser des mesures sans contact de surfaces. Ces instruments héritent des principales caractéristiques de conception des modèles prédécesseurs mais enrichis de nouvelles fonctionnalités, d’une meilleure précision et d’une plus grande plage de mesure.
- Colorimètres portables, légers et autonomes pour la mesure de la couleur et de la luminance
- Angle de mesure 1° (CS-150) ; 1/3° (CS-160)
- Plage de mesure 0,01 - 999 900 cd/m2 (CS-150) 0,1 - 9 999 000 cd/m2 (CS-160)
- Données : Lv,x,y, Lv,u',v'、Lv,Tcp,duv, Lv ,λd,Pe, XYZ
- Valeurs de mesure affichées simultanément sur l'écran LCD intégré et sur l'écran du viseur
Photomètres-chromamètres portables pour la détermination de la luminance et la couleur
Les CS-150 et CS-160 sont des colorimètres portables, légers et autonomes pour la mesure de la couleur et de la luminance. Dignes successeurs du CS-100A, ces instruments offrent des fonctionnalités et une facilité d'utilisation améliorées. Cette nouvelle génération d'instruments propose une plage photométrique étendue et des capteurs de couleur qui respectent encore plus fidèlement les courbes de sensibilité CIE 1931.
Pour fournir une mesure très précise de la luminance, la réponse spectrale relative de l'instrument de mesure doit parfaitement correspondre à la sensibilité de l'œil humain pour la vision photopique, représentée par la courbe d’efficacité lumineuse CIE V(λ). Parallèlement à l'amélioration de la convivialité, les CS-150 et CS-160 offrent aux opérateurs une plage de mesure considérablement améliorée : de 0,01 cd/m² à 999 900 cd/m² (CS-150) et de 0,1 cd/m² à 9 999 000 cd/m² (CS-160).
Principales applications
- Luminance et couleur des LED et sources ponctuelles
- Luminance et couleur des lampes à tube fluorescent ou à filament de tungstène
- Couleur de surfaces fraichement peintes ou qui ne peuvent être touchées
- Couleur de surfaces de forme complexe ou impossible à toucher pour des raisons d’hygiène
- Luminance et couleur des feux de signalisation (route, rail, aviation)
- Luminance et couleur des téléviseurs
- Luminance des moniteurs monochromes
- Luminance et couleur des images projetées (vidéo projection)
Spécifications
PRODUIT :
Modèle CS-150 | CS-160
Type Photomètre-Chromamètre à visée réflexe
Angle de mesure 1° | 1/3°
Système optique Visée réflexe SLR >
Angle de visée 90
Réponse spectrale relative Courbes de l’observateur standard CIE1931 (xλ, yλ, zλ)
Détecteurs 3 photodiodes au silicium
Zone de mesure minimale 14.4 mm (1.3 mm avec bonnette) | 4.5 mm (0.4 mm avec Close-up Lens)
Distance de focalisation 1012 mm à l’infini | 213 mm (avec bonnette)
Expression des résultats Valeurs absolues, valeurs relatives, ratio; Lv,x,y, Lv,u',v', Lv,Tcp, duv, Lv, λd, Pe, XYZ
Modes de mesure Luminance Lv; Instantanée, Crête/Vallée, DLv, Lv% | (xy) Dx, Dy
Temps de réponse Auto (défaut) 0.7 - 4.3 s | Manuel 0.7 - 7.1 s
Synchronisation Interne 20 Hz – 400 Hz
Unité de luminance cd/m² ou fL (réglable)
Plage de mesure photométrique 0.01 – 999,900 cd/m² | 0.1 – 9,999,000 cd/m²
Précision Lv ±2%+1 chiffre (>5 cd/m²) | Lv ±2%+1 chiffre (>50 cd/m²) | xy ±0.004 (>5 cd/m²) | xy ±0.004 (>50 cd/m²)
Répétabilité Lv ±0.2%+1 chiffre | xy ±0.001 (>10 cd/m²) | xy ±0.002 (>5 cd/m²) | Lv ±0.2%+1 chiffre | xy ±0.001 (>100 cd/m²) | xy ±0.002 (>50 cd/m²)
Mode de calibrage Standard Konica Minolta standard / Standard personnalisé
Données cibles 10 canaux : cibles définies par mesure ou saisie manuelle
Capacité de mémorisation 1000 données
Afficheur Externe : LCD multifonction avec rétroéclairage et variateur | Interne dans viseur : LCD 4 chiffres avec rétroéclairage
Interface USB2.0
Alimentation 2 piles AA ; câble USB ; adaptateur secteur optionnel
Conditions d’utilisation 0 à 40°C, Humidité inférieure à 85 % (à 35°C) sans condensation
Conditions de stockage 0 à 45°C, Humidité inférieure à 85 % (à 35°C) sans condensation
Dimensions 71 × 214 × 154 mm
Poids 850 g sans les piles
Accessoires standards Capuchon d’objectif, filtre neutre d’œilleton, capuchon d’œilleton, 2x piles AA, valisette, sangle, câble USB, logiciel de traitement des données CS-S20
LOGICIEL :
Les clients du Photomètre-Chromamètre CS-150 ou CS-160 peuvent télécharger gratuitement la dernière version du logiciel de gestion des données CS-S20. Veuillez lire le guide d'installation inclus dans le fichier de téléchargement pour la procédure d'installation.
Langues disponibles :
Anglais, français, allemand, italien, espagnol, chinois simplifié et chinois traditionnel.
NB:
- Les spécifications peuvent être modifiées sans préavis.
- Les noms de sociétés et de produits sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
- Pour toute question concernant les spécifications, veuillez contacter votre représentant Konica Minolta.
Mis à part la mesure de valeurs absolues, les instruments peuvent également afficher des valeurs relatives à un standard défini. De cette façon, les différences de luminance et couleur de grandes surfaces ou d’objets semblables peuvent être rapidement évaluées.
Les Photomètres-Chromamètres CS-150 et CS-160 peuvent mesurer des valeurs de luminance et de chromaticité pour tous les types de sources de lumière, y compris les signaux et feux de circulation, les balises aéroportuaires, les lampes, les LED, etc.
La large plage de mesure de 0,01 cd/m² à 999 900 cd/m² du CS-150 (0,1 cd/m² à 9 999 000 cd/m² du CS-160) et le temps d'intégration ajustable assurent que les CS-150 et CS-160 sont utilisables pour la plupart des applications de luminance et de chromaticité.
Fonctionnalités
Conçu pour une précision et une facilité d'utilisation maximales
Système optique virtuellement exempt de toute lumière parasite : Le système optique est conçu pour éliminer les faisceaux parasites, éliminant l’influence de la lumière qui est hors zone de mesure.
Polyvalence accrue : S'appuyant sur le succès de son prédécesseur, l'appareil dispose d'une plage de mesure étendue et d'un nouvel angle de mesure (CS-160). Des zones de diamètres 0.4mm sont mesurables avec le CS-160 muni de bonnettes additionnelles, ce qui offre de nouvelles possibilités de mesure portable et traçable de la lumière et des écrans.
Options de connectivité étendues : Le CS-150/160 peut être utilisé en combinaison avec un adaptateur CCD pour intégrer le système à vos propres logiciels, supports et dispositifs automatisés.
