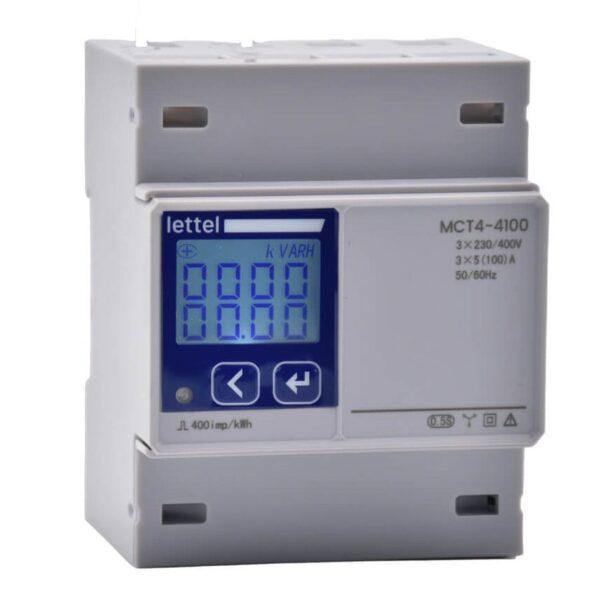

Compteur d'énergie multi-mesures tétra 100A direct - Communication Mbus - LETTEL - MCT4-4100-MBUS

Le MCT4-4100-MBUS de LETTEL est un compteur électrique intelligent conçu pour répondre aux exigences des installations tétraphasées (3P+N) utilisant des transformateurs de courant (TC).
Équipé d'une interface Modbus-RTU pour une communication rapide et précise, ce compteur permet une gestion avancée et une analyse complète des consommations énergétiques.
Compact et robuste, il est particulièrement adapté aux environnements industriels et tertiaires nécessitant une surveillance en temps réel et une intégration dans des systèmes de gestion centralisée.
Il permet une mesure détaillée des grandeurs électriques et un suivi rigoureux des données grâce à ses fonctionnalités avancées et à sa compatibilité avec des infrastructures de supervision modernes.
Caractéristiques techniques
Réseau électrique :

• Compatible avec des réseaux 3P+N (tétraphasés).
• Tension nominale (Un) : 3×230/400V, plage admissible de ±20 %.
• Courant :



  • Entrée : Transformateurs de courant (TC) /1A ou /5A.
  • Démarrage : 10 mA.
  • Nominal : 5A.
  • Maximum : 100A.





Mesures disponibles :

• Tensions simples (L-N) et composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives (importées et exportées).
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 19200 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :



  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions fixe (6400/ratio TC, ex. 320 impulsions/kWh pour un TC 100/5).





Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :



  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.




• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée via des touches en façade.

Normes et certifications :

• Conformité aux normes IEC pour la sécurité et la compatibilité électromagnétique.
• Directive RoHS et REACH.

Le MCT4-4100-MBUS est un outil de pointe pour la gestion énergétique des installations électriques complexes. Avec ses capacités de mesure précises, ses options de communication avancées et sa compatibilité avec les infrastructures modernes, il représente une solution efficace pour surveiller, analyser et optimiser les consommations électriques.
