Convertisseur de signaux PR210 - données parallèles BCD, binaire, Gray en série RS232/RS485

Convertisseur de données parallèles BCD, binaire, Gray en données sérielles (RS232 / RS485)

Le convertisseur de signaux PR 210 sert à convertir des données parallèles de codeurs, capteurs, commutateurs de codages BCD ou de régulateurs en flux de données série.

L’appareil s’utilise d’abord pour remplacer d’anciens régulateurs de synchronisation Motrona munis d’une interface de données parallèles par des appareils plus modernes à interface série. L’utilisation d’un convertisseur PR 210 permet de conserver dans ce cas la structure parallèle existante et le câblage d’une machine.

En dehors de cette application principale, l’appareil peut également être utilisé pour de nombreuses autres tâches.

• Du côté des entrées, les données peuvent être présentes en code BCD ou binaire.
• Les données d’entrée sont multiplexées en un protocole série et transmises, au moyen de l’interface série, à un ou plusieurs destinataires.
• La transmission s’effectue, au choix, à l’aide d’un ordre de transmission externe ou de manière automatique / cyclique via un timer réglable.

Dans les deux cas, le convertisseur PR 210 fait office de maître série.

La fonction de conversion et de transmission série peut être contrôlée par le biais de sorties de statut numériques.

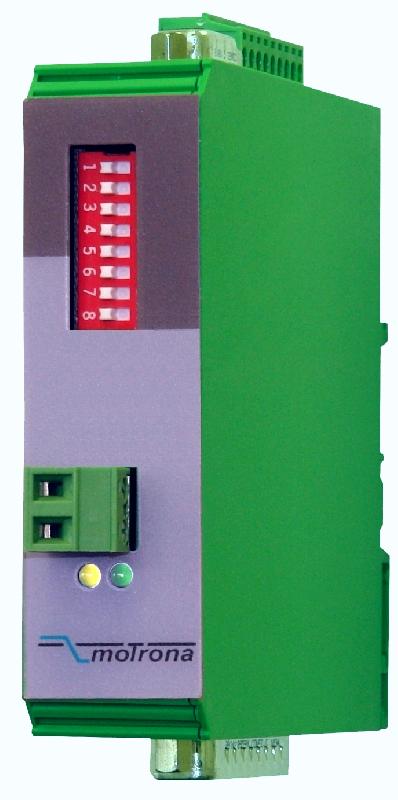

Le réglage de base de l’appareil s’effectue à l’aide d’un commutateur DIL à 8 pôles situé sur la face avant de l’appareil. Les principaux paramètres série sont préréglés en une fois au moyen d’un PC ou du logiciel utilisateur OS32.
