Convoyeur à chaînes charnières modulaire et robuste pour les tâches de transport complexes - sbf-p 2254 - mk technology group

Convoyeur à chaînes charnières modulaire avec avec chaîne en acier robuste pour les tâches de transport complexes.

•     Modulaire
•     Polyvalent
•     Robuste

Caractéristiques techniques

• Bien transporté     produit en vrac, carton
• Itinéraire de transport     rectiligne, courbe 90°/180° et inclinaison jusque 20°
• Longueur de bande     jusque 25000 mm
• Largeur de bande     100 et 130 mm
• Vitesse de transport     jusque 40 m/min
• Charge totale max.     jusque 150 kg
• Chaîne plate à charnières    acier
• Types d'entraînement    AC
• Profil du corps du convoyeur    mk 2254

•     Idéal pour l’industrie métallurgique et pour des pièces rotatives, fraisées ou soudées
•     Réalisation rapide et peu coûteuse de lignes de transport complexes grâce à la construction modulaire
•     Modifications du parcours liées à la production réalisables sans difficulté
•     Montage d’accessoires comme les guidages latéraux, les montants, etc. sur les rainures latérales du profil du corps du convoyeur

Description du produit

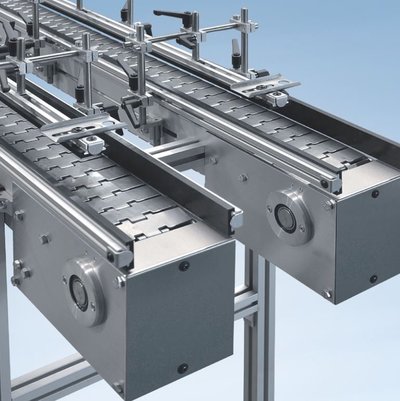

Le modèle SBF-P 2254 avec chaîne en acier est idéal pour le transport en trois dimensions de produits chauds, à arêtes tranchantes ou huileux, comme par exemple des pièces rotatives ou soudées (ne convient pas pour des copeaux).

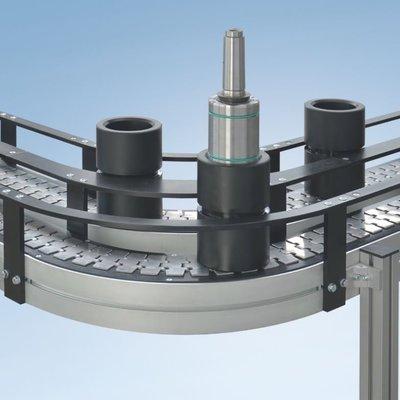

La construction modulaire permet la réalisation rapide et économique d’installations de convoyage complexes et leur modification en fonction de la production sans difficulté. Les éléments d’assemblage spécifiquement conçus pour ce système permettent un montage simple des différents modules pour former un système convoyeur complexe. Outre les parcours, des courbes glissantes et roulantes à 90° ou 180° sont utilisées, de même que des segments de transfert et des courbes verticales pour surmonter les différences de hauteur.

Des accessoires tels que guidages latéraux, montants, déclencheurs et autres éléments peuvent être montés dans les rainures latérales du profil du corps du convoyeur mk 2254. La chaîne est entièrement guidée dans des glissières autant dans les compartiments supérieur qu’inférieur.

Outre les largeurs standard de 100 et 130 mm, un convoyeur à chaînes charnières spécifique est également disponible avec une largeur de 205 mm.

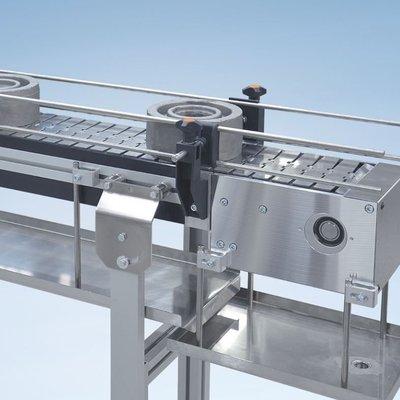

Une variante en acier inoxydable est également disponible pour répondre aux exigences spécifiques de l’industrie alimentaire.

Chaînes plates à charnières

Les chaînes plates à charnières figurant dans ce tableau sont nos modèles standard qui ont fait leurs preuves. Toutes les chaînes représentées sont conformes FDA. Les chaînes en plastique ne conviennent pas pour les produits à arêtes tranchantes et ne doivent pas être nettoyées avec de l’acide phosphorique ni de l’acide nitrique. Chez mk, plutôt que de choisir la chaîne selon la force réelle admissible, chaque application est considérée individuellement à l’aide d’un programme de calcul de chaîne qui tient compte de la longueur de convoyeur, de la vitesse de la chaîne, de la pression d’accumulation, du graissage, du type de produit et du poids. D’autres chaînes sont disponibles sur demande.
