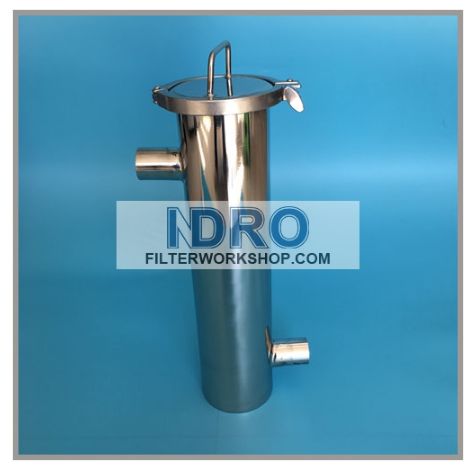

Corps de filtre magnétique - Indro - Filtrage des impuretés ferreuses et fines
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par INDRO
En savoir plus
Description
Filtres magnétiques
Les filtres magnétiques sont conçus pour filtrer et éliminer les impuretés ferreuses ou les impuretés de fer fines à différents niveaux de viscosité : liquide, suspension, poudre et autres matériaux.
Composition du filtre magnétique :
Le filtre magnétique est composé :
- du corps du filtre,
- des barres magnétiques.
Il relie les tuyaux de production à l'entrée et à la sortie via des connexions à bride, à filetage ou à pince.
Principe de fonctionnement :
Dans un processus de production spécial, le matériau ferreux passant par le barreau magnétique est attiré et absorbé sur les tiges, assurant ainsi la sécurité des équipements et des produits.
1. Description détaillée des filtres magnétiques :
- Type de connexion haut et corps : pince ou autre.
- Taille du filtre magnétique : selon l'exigence du client.
- Taille du barreau magnétique : diamètre 20 mm, 25 mm ou autre ; longueur 350 mm ou autre selon les besoins.
- Nombre de barres par filtre : 1, 2, 3, 5, 7 ou autre.
- Entrée/sortie : DIN, JIS, bride NPT/BSPT 1", 2" ou raccordement fileté selon les exigences du client.
- Matériel : SS304 / SS316.
- Traitement de finition : polissage ou autre, qualité alimentaire disponible si nécessaire.
2. Caractéristiques des filtres magnétiques :
- Différents styles disponibles pour différents matériaux.
- Force magnétique maximale : 12 000 SG (style N) ; 8 000 SG (style E).
- Température de fonctionnement standard : ≤ 80 °C ; température maximale : 80 °C à 350 °C en option.
- Connexion possible : virole, plaque de boulon, bride ou tête inégale.
- Matériau de la coque : acier inoxydable 304 ou 316L.
- Configuration magnétique bien conçue pour un effet magnétique maximal sans entraver l'écoulement du liquide.
- Pression ou exigences spéciales sur mesure possibles.
Caractéristiques techniques :
3. Applications :
Les filtres magnétiques sont principalement utilisés pour éliminer les métaux tels que la poudre magnétique impure dans des produits comme le chocolat, l'eau, le miel, les jus ou les boues. Ils sont largement utilisés dans :
- la céramique,
- l'électricité,
- les mines,
- les plastiques,
- les produits chimiques,
- le caoutchouc,
- les aliments,
- l'environnement,
- les pigments,
- les colorants,
- l'électronique,
- la métallurgie.
4. Entretien et nettoyage des filtres magnétiques :
Fréquence de nettoyage :
Dépend du contenu en impuretés de fer et du débit de liquide traité. L'épaisseur des impuretés de fer en poudre absorbées sur les barreaux magnétiques ne doit pas dépasser 10 mm.
Méthode de nettoyage :
- Ouvrir la vis de fixation du noyau magnétique/barre/tige.
- Retirer les barres.
- Nettoyer les impuretés adsorbées sur la surface.
- Après nettoyage, replacer les barres magnétiques dans le corps et les fixer correctement.
Pour éviter les fuites de produit ou de liquide, vérifier que le joint (bague d'étanchéité) est bien en place.
5. Fournisseur :
Shanghai Filterworkshop Co. (Ltd), fabricant et fournisseur de filtres industriels en acier inoxydable.
Produits proposés :
- Filtrants liquides
- Sacs filtres
- Filtres à manches
- Filtres magnétiques de bonne qualité à des prix compétitifs.
Les filtres magnétiques sont conçus pour filtrer et éliminer les impuretés ferreuses ou les impuretés de fer fines à différents niveaux de viscosité : liquide, suspension, poudre et autres matériaux.
Composition du filtre magnétique :
Le filtre magnétique est composé :
- du corps du filtre,
- des barres magnétiques.
Il relie les tuyaux de production à l'entrée et à la sortie via des connexions à bride, à filetage ou à pince.
Principe de fonctionnement :
Dans un processus de production spécial, le matériau ferreux passant par le barreau magnétique est attiré et absorbé sur les tiges, assurant ainsi la sécurité des équipements et des produits.
1. Description détaillée des filtres magnétiques :
- Type de connexion haut et corps : pince ou autre.
- Taille du filtre magnétique : selon l'exigence du client.
- Taille du barreau magnétique : diamètre 20 mm, 25 mm ou autre ; longueur 350 mm ou autre selon les besoins.
- Nombre de barres par filtre : 1, 2, 3, 5, 7 ou autre.
- Entrée/sortie : DIN, JIS, bride NPT/BSPT 1", 2" ou raccordement fileté selon les exigences du client.
- Matériel : SS304 / SS316.
- Traitement de finition : polissage ou autre, qualité alimentaire disponible si nécessaire.
2. Caractéristiques des filtres magnétiques :
- Différents styles disponibles pour différents matériaux.
- Force magnétique maximale : 12 000 SG (style N) ; 8 000 SG (style E).
- Température de fonctionnement standard : ≤ 80 °C ; température maximale : 80 °C à 350 °C en option.
- Connexion possible : virole, plaque de boulon, bride ou tête inégale.
- Matériau de la coque : acier inoxydable 304 ou 316L.
- Configuration magnétique bien conçue pour un effet magnétique maximal sans entraver l'écoulement du liquide.
- Pression ou exigences spéciales sur mesure possibles.
Caractéristiques techniques :
Caractéristiques | Détails |
---|---|
Traitement de finition | Polissage, qualité alimentaire disponible |
Matière | Inox 304, Inox 316 (L) |
Grade magnétique | 8000Gs, 10000Gs, 12000GS ou autre |
Température de travail | 80 ℃ / 100 ℃ / 120 ℃ / 150 ℃ / 180 ℃ / 200 ℃ ou autre |
Pression de travail | Inférieure à 0,5 MPa pour le type de pince commun |
Nombre de barres | 1, 2, 3, 5, 7 ou autre |
Taille des barres | Diamètre 20 mm, 25 mm ; longueur 350 mm ou autre |
Type de connexion | Virole, plaque de boulon, bride, tête inégale |
3. Applications :
Les filtres magnétiques sont principalement utilisés pour éliminer les métaux tels que la poudre magnétique impure dans des produits comme le chocolat, l'eau, le miel, les jus ou les boues. Ils sont largement utilisés dans :
- la céramique,
- l'électricité,
- les mines,
- les plastiques,
- les produits chimiques,
- le caoutchouc,
- les aliments,
- l'environnement,
- les pigments,
- les colorants,
- l'électronique,
- la métallurgie.
4. Entretien et nettoyage des filtres magnétiques :
Fréquence de nettoyage :
Dépend du contenu en impuretés de fer et du débit de liquide traité. L'épaisseur des impuretés de fer en poudre absorbées sur les barreaux magnétiques ne doit pas dépasser 10 mm.
Méthode de nettoyage :
- Ouvrir la vis de fixation du noyau magnétique/barre/tige.
- Retirer les barres.
- Nettoyer les impuretés adsorbées sur la surface.
- Après nettoyage, replacer les barres magnétiques dans le corps et les fixer correctement.
Pour éviter les fuites de produit ou de liquide, vérifier que le joint (bague d'étanchéité) est bien en place.
5. Fournisseur :
Shanghai Filterworkshop Co. (Ltd), fabricant et fournisseur de filtres industriels en acier inoxydable.
Produits proposés :
- Filtrants liquides
- Sacs filtres
- Filtres à manches
- Filtres magnétiques de bonne qualité à des prix compétitifs.
