Détecteur de niveau haute fréquence pour fluides conducteurs ou non, visqueux, ou colmatant - TLS-24
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par TRAFAG
En savoir plus
Description
TLS-24 – DETECTEUR DE NIVEAU HAUTE FREQUENCE
Le label Trafag Industrial Components étend la marque Trafag aux instruments fabriqués par des entreprises partenaires qualifiées. Trafag Industrial Components propose une gamme complète de capteurs de niveau haute fréquence conçus pour une utilisation industrielle dans la détection de seuil de fluides liquides et pâteux.
Caractéristiques
Spécifications standards
Exemple
Ex : TLS-24-N-01-G1/2-P-CP
Version
Réglage en mode « C », (ouverture sonde immergée)
1. Immergez l’électrode du capteur dans le fluide (pour une détection d’interface, placez l’électrode dans le fluide inférieur).
Le label Trafag Industrial Components étend la marque Trafag aux instruments fabriqués par des entreprises partenaires qualifiées. Trafag Industrial Components propose une gamme complète de capteurs de niveau haute fréquence conçus pour une utilisation industrielle dans la détection de seuil de fluides liquides et pâteux.
Ils peuvent remplacer directement un capteur de niveau vibrant ou un capteur de niveau capacitif pour des applications plus exigeantes.
Les fluides peuvent être conducteurs ou non conducteurs. Le principe de fonctionnement de ces instruments est basé sur une variation haute
fréquence, permettant une détection de niveau fiable, le colmatage ou la mousse
sur l'électrode n’influence pas la détection.
Applications
fréquence, permettant une détection de niveau fiable, le colmatage ou la mousse
sur l'électrode n’influence pas la détection.
Applications
-  Eaux / eaux usées
- Â Hydraulique
- Â Chimie
- Â Agro-alimentaire
- Â Machine outil
Caractéristiques
- Détection fiable du niveau de fluides conducteurs ou non, visqueux, colmatant.
- Plus fiable que les détecteurs de niveau à lames vibrantes
- Calage d'une fenêtre de détection liée à la conductivité du fluide
- Montage direct sur les cuves, tanks, puisards, réservoirs.
- Réglages aisé à l'aide d'un stylet magnétique
- Haute sensibilité, utilisation avec des fluides de conductivité εr ≥ 1,5
Spécifications standards
- Alimentation 7…34V DC
- Consommation Max 5mA DC
- Type de sortie PNP (collecteur ouvert) avec une commutation max de 300mA
- Indication 2 x LED (Orange, vert )avec connecteur polycarbonate M12 (version CP)
- Protection IP 68
- Température ambiante -40…+60°C
- Température process -40…+105°C et 150°C en processus CIP / SIP
- Pression process 100bar (-40…+75°C) ou 50bar (-75…+105°C)
- Raccord process Filetage 1/2"G, 1/2"NPT
- Poids 0,15 kg
- Temps de réponse 500ms
Exemple
Ex : TLS-24-N-01-G1/2-P-CP
- Â Capteur zone saine (non ATEX)
-  Electrode revêtue PEEK
- Â Raccord 1/2"G
- Â Sortie PNP
-  Connecteur M12 en polycarbonate avec indicateur LED et stylo magnétique

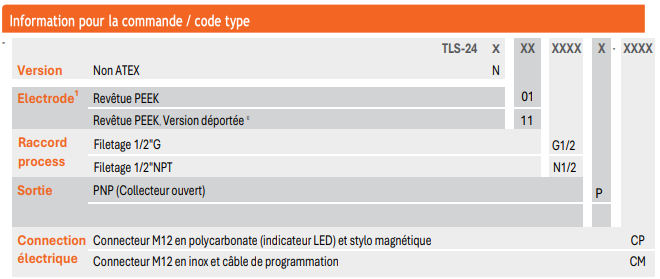

Version

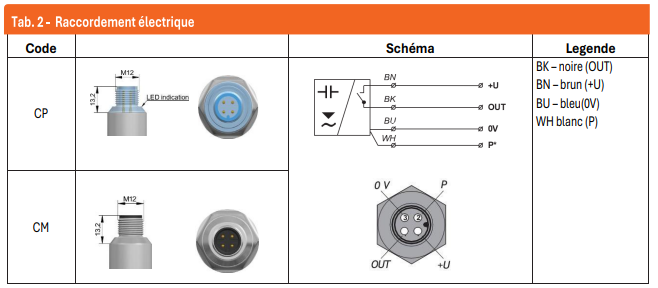

Electrode - Connection électrique - Type
Installation
Réglage

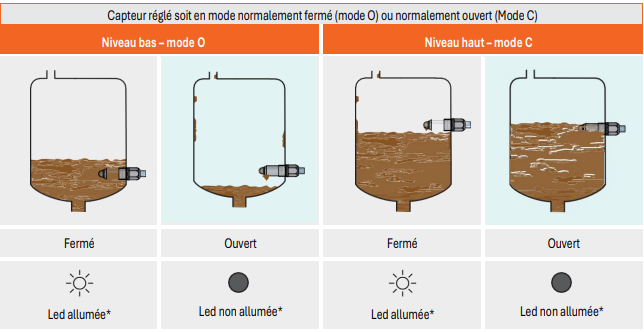

Pour des raisons de sécurité, nous recommandons le mode « O » pour une détection de niveau bas, en cas de défaillance du capteur ou du câblage celui-ci signalera un défaut de fonctionnement. Par analogie, nous recommandons le mode « C » pour un niveau haut.
Paramétrage
Réglage de la sensibilité et du mode de commutation en immergeant et
retirant le capteur du fluide, et d’éliminer le colmatage et/ou de s’affranchir de
la mousse sur l’électrode.

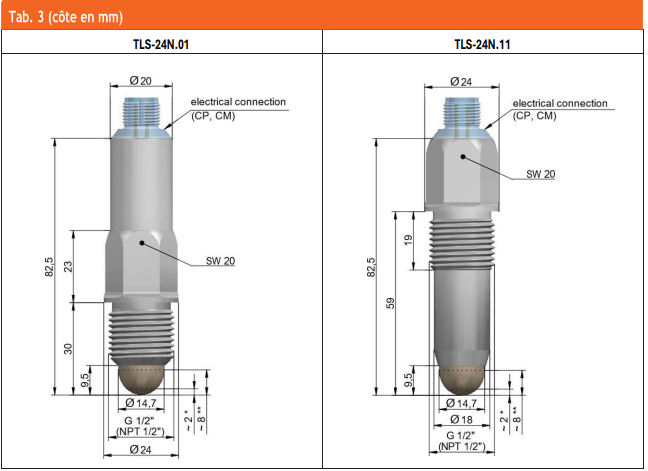

- 01 - CP -Electrode isolée PEEK, utilisation pour liquide, boue, pâte, huile. Connecteur plastique avec LED d’indication d’état, réglage avec un stylo magnétique.
- 11 - CP - Electrode déportée, isolée PEEK, utilisation pour liquide, boue, pâte, huile. Connecteur plastique avec LED d’indication d’état, réglage avec un stylo magnétique.
- 01 - CM - Electrode isolée PEEK, utilisation pour liquide, boue, pâte, huile. Connecteur inox sans LED d’indication d’état, réglage avec un câble.
- 11 - CM - Electrode déportée, isolée PEEK, utilisation pour liquide, boue, pâte, huile. Connecteur inox sans LED d’indication d’état, réglage avec un câble.

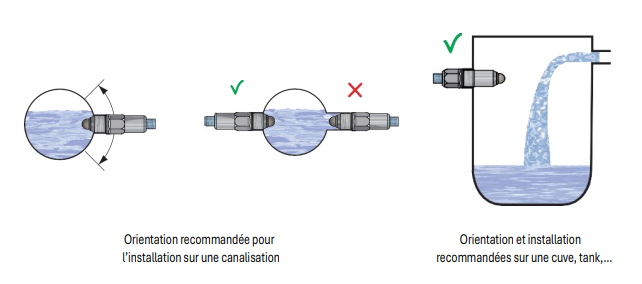

Installation
- Le détecteur TLS24 peut être monté horizontalement, verticalement ou en position inclinée sur une tuyauterie, un tank, réservoir.
- Visser le détecteur dans son manchon à souder.
- Grace à sa conception, le TLS24 est adapté à la détection de niveau ou de présence de produits visqueux et conducteur (εr≥1,5), Yaourts, mayonnaise, pâtes à tartiner, boue, savon, crème. Après réglage de la sensibilité au produit, le TLS24 réagit de manière fiable à la présence ou à l’absence de niveau, et ne réagit pas aux colmatage, dépôt sur l’électrode de produit visqueux.
Réglage
Pour des raisons de sécurité, nous recommandons le mode « O » pour une détection de niveau bas, en cas de défaillance du capteur ou du câblage celui-ci signalera un défaut de fonctionnement. Par analogie, nous recommandons le mode « C » pour un niveau haut.
Paramétrage
Réglage de la sensibilité et du mode de commutation en immergeant et
retirant le capteur du fluide, et d’éliminer le colmatage et/ou de s’affranchir de
la mousse sur l’électrode.
Réglage en mode « O », (fermeture sonde immergée)
1. Immergez l’électrode du capteur dans le fluide (pour une détection d’interface, placez l’électrode dans le fluide inférieur).
1. Immergez l’électrode du capteur dans le fluide (pour une détection d’interface, placez l’électrode dans le fluide inférieur).
2. Appliquez le stylo magnétique pendant 2 à 4 secondes sur la zone paramétrage réglage « ON », jusqu’à ce que les deux LED s’allument, puis retirez le stylo magnétique.
Le réglage est confirmé par trois clignotements de la LED orange.
Le réglage est confirmé par trois clignotements de la LED orange.
3. Retirez le capteur du fluide (en cas de détection d’interface, placez l’électrode dans le fluide supérieur). Laissez le colmatage éventuel sur l’électrode.
4. Appliquez le stylo magnétique pendant 2 à 4 secondes sur la zone paramétrage réglage « OFF », jusqu’à ce que les deux LED s’allument, puis retirez le stylo magnétique.
Le réglage est confirmé par trois clignotements de la LED orange.
Le réglage est confirmé par trois clignotements de la LED orange.
5. Vérification de l’état des LEDs
-  Si la LED orange est éteinte et que la LED verte clignote, le capteur est correctement réglé.
-  Si la LED orange et verte clignotent alternativement, le capteur n’a pas reconnu les limites de fermeture et d’ouverture. Dans ce cas le mini et le max sont trop proches l’un de l’autre.
Réglage en mode « C », (ouverture sonde immergée)
1. Immergez l’électrode du capteur dans le fluide (pour une détection d’interface, placez l’électrode dans le fluide inférieur).
2. Appliquez le stylo magnétique pendant 2 à 4 secondes sur la zone paramétrage réglage « OFF », jusqu’à ce que les deux LED s’allument, puis retirez le stylo magnétique.
Le réglage est confirmé par trois clignotements de la LED orange.
Le réglage est confirmé par trois clignotements de la LED orange.
3. Retirez le capteur du fluide (en cas de détection d’interface, placez l’électrode dans le fluide supérieur). Laissez le colmatage éventuel sur l’électrode.
4. Appliquez le stylo magnétique pendant 2 à 4 secondes sur la zone paramétrage réglage « ON », jusqu’à ce que les deux LED s’allument, puis retirez le stylo magnétique.
Le réglage est confirmé par trois clignotements de la LED orange.
Le réglage est confirmé par trois clignotements de la LED orange.
5. Vérification de l’état des LEDs
-  Si la LED orange est éteinte et que la LED verte clignote, le capteur est correctement réglé.
-  Si la LED orange et verte clignotent alternativement, le capteur n’a pas reconnu les limites de fermeture et d’ouverture. Dans ce cas le mini et le max sont trop proches l’un de l’autre.
Certification :
- 3A
- MOCA
- FDA
