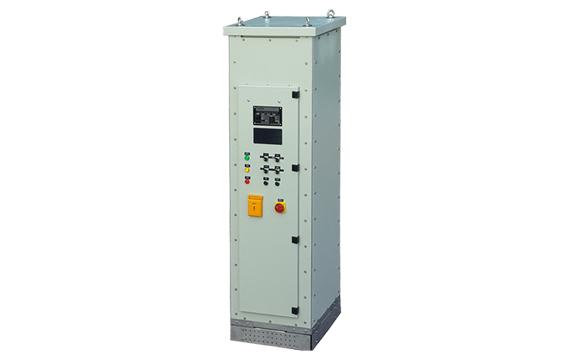

Dispositifs de mise à la terre neutres à haute résistance - Convient pour systèmes triphasés 240-5000 V - Dimensions 60x60x180 cm

Caractéristiques principales :
- 0-10 A Ampèremètre analogique sur le panneau et 0-250 V Voltmètre analogique avec réglage sur panneau
- Interrupteur automatique de porte pour coupure de courant
- Bouton de test pour indiquer le défaut
- Lumière verte pour les conditions normales
- Activation d'une alarme intermittente et d'une lumière rouge en cas de défaut à la terre
- Sélecteur Pulse / Normal pour amplifier le défaut de courant et permettre une impulsion intermittente en cas de défaut à la terre
- Contacts de support en cas de défaut à la terre, de position PULSE et d'alarme
- Dimensions : (LxWxH) = 60 x 60 x 180 cm (Autres types de boîtiers disponibles sur demande)
- Convient pour les systèmes triphasés 240-5000 V
- Systèmes d'enregistrement de défaut (optionnel).
Avantages des systèmes de mise à la terre à haute résistance :
Dans les systèmes industriels, les aspects les plus importants sont :

• La conception et le fonctionnement des systèmes 240-5000 V
• La continuité du service
• La sécurité du personnel et de l'équipement

L'utilisation du système à haute résistance de mise à la terre fournit un système sûr, fiable et économique pour les réseaux 240-5000 V.
Principe de fonctionnement :
Les systèmes de mise à la terre à haute résistance limitent le courant de défaut en plaçant une résistance élevée entre le point neutre du transformateur (ou générateur) et la terre. Dans les systèmes connectés en delta, un point neutre artificiel est créé pour connecter le système delta à la terre, permettant ainsi :

• Un courant de défaut de faible ampérage
• Une localisation facilitée du point de défaut

Lorsque le point neutre est mis à la terre par une résistance élevée, en cas de défaut :

• La continuité du fonctionnement est assurée
• Un courant suffisant (généralement entre 2 A et 10 A) est fourni pour faciliter la localisation du point de défaut

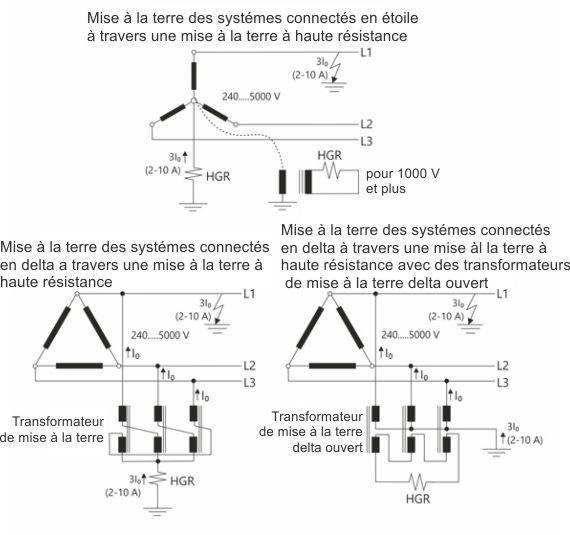

Courants de défaut approximatifs phase-terre dans les réseaux 240-5000 V :

Type de mise à la terre	Courant de défaut approximatif
Systèmes solidement mis à la terre	1000-6000 A
Systèmes mis à la terre à faible résistance	100-1000 A
Systèmes mis à la terre à haute résistance	2-10 A
Système de câblage non mis à la terre (ou delta)	0,3-2,8 A / km
