Disque de rupture Donadon - type G-GM en graphite monobloc - résistant aux fluides agressifs
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par H+VALVES
En savoir plus
Description

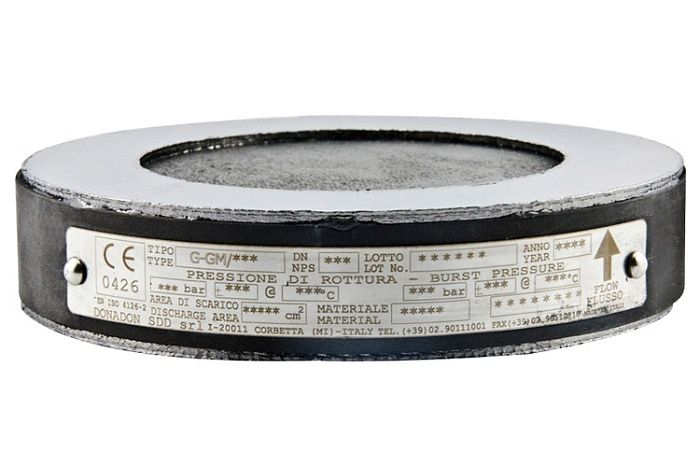

- Le disque de rupture DonadonSDD type GM, en graphite monobloc, est un disque versatile adapté pour de nombreuses applications, et peut être directement inséré entre les brides.

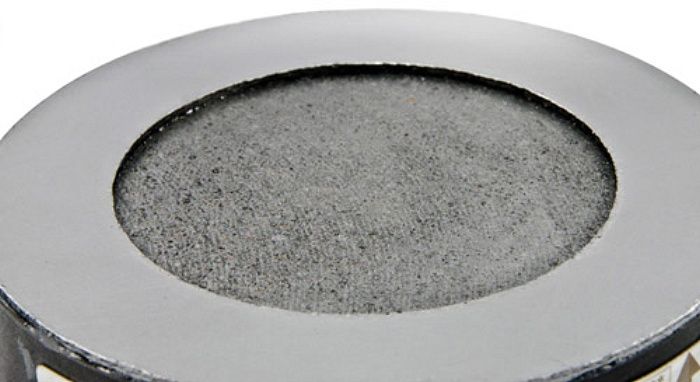

- Les disques de rupture en graphite sont caractérisés par leur résistance aux fluides agressifs et la faible sensibilité de la pression de rupture aux écarts de température. Le matériau utilisé est composé de graphite pur imprégné de résines phénoliques afin d'obtenir un produit imperméable.
- L'ouverture de ce disque est immédiate et totale, mais avec fragmentation.
- Le support pour le vide est prévu pour des pressions de rupture inférieures à 1,7 bar ; pour des calibrages supérieurs, le disque est auto-supportant.
Caractéristiques techniques :
- Modèle : GGM
- Matériaux disque : Graphite
- Diamètres proposés : DN 1”(25) – DN 24”(600)
- Plage de tarage : 0.017 barg (0.247 psig) -> 15 barg (217 psig)
- Tolérance : +/-10% -> +/-20%
- Température de service (TS) : -60°C à 180°C (plage étendue en option)
- Support pour le vide / contre-pression : Disponible en option
- Fragmentant : Oui -> montage amont soupape de sécurité non compatible
- Montage : Directement entre brides client
- Détecteur de rupture : Disponible en option
- Certificat DESP : Disponible en option
- Certificat ATEX : Non disponible
- Protection : Surpression
- Conditions d'exploitation : Statique
- Phase de fluide compatible : Liquide / Gaz
Note : Différents accessoires et finitions disponibles, n'hésitez pas à nous consulter.
