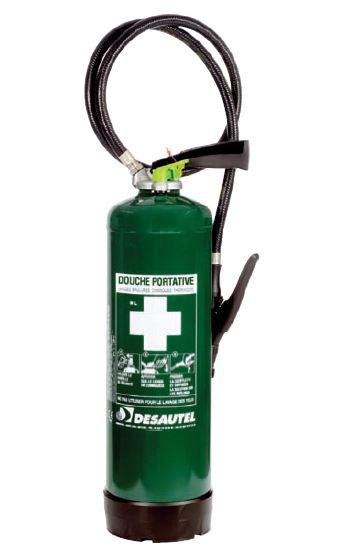

Douche de securite portative - d 9e à eau avec agent conservateur

La douche portative D 9E permet de secourir rapidement et efficacement sur les lieux de
travail, toutes personnes victimes de brûlures chimiques et thermiques.
Un rinçage immédiat de la brûlure contribue à évacuer le produit chimique avant qu'il n'ait
pu pénétrer la peau ; quelle que soit la brûlure, de graves séquelles sont ainsi évitées.

UTILISATION
La D 9E est mobile et portable, elle doit être placée à proximité des postes de travail présentant un
risque de projection de produits chimiques.
Son fonctionnement est identique à celui d'un extincteur ; retrait de la goupille de sécurité, mise en
pression en appuyant sur la poignée de percussion ; le contrôle du débit est assuré par le diffuseur
spécial, créant une fine pulvérisation.
Le rechargement s'effectue sur place, sans retour en usine.

EFFICACITÉ
La solution de rinçage est composée d'un mélange d'eau et d'un produit aseptisant.
La solution de rinçage est diffusée en un fin brouillard homogène, sans traumatisme, la pression
de la pulvérisation est de 100 millibars à 10 cm du diffuseur. La technique de pulvérisation utilisée
permet les rinçages les plus délicats.
Ce produit n'est pas utilisable pour les yeux (voir fiche 6D8).
Le temps de fonctionnement est de 14 minutes, les instances médicales préconisent une durée de
l'ordre de 10 minutes environ.

CONTRÔLE PÉRIODIQUE
Tous les ans, changer la solution de rinçage.
Douche portative D 9E 1080100
Dose aseptisante 1080115

CARACTÉRISTIQUES
CORPS
En tôle d'acier de haute qualité, épaisseur 20/10 mm, il est constitué d'une virole et de deux
emboutis.
Après épreuve hydraulique, préparation de surface par grenaillage interne et externe.
Protection interne par revêtement thermoplastique.
Protection externe par peinture verte.

ORGANE DE MISE EN FONCTIONNEMENT
Entièrement métallique, protégé par un revêtement anticorrosion. Poignée de percussion
métallique. Goupille de sécurité et scellé évitant tout déclenchement intempestif.

ORGANE DE PROJECTION
Ensemble équipé d'un raccord tournant ; il est composé d'un tuyau de 1,5 m, d'une soufflette
avec prise en main ergonomique avec un ressort anti-coude et d'un diffuseur.

AGENT DE RINÇAGE
9 L eau + dose agent conservateur
GAZ PROPULSEUR
CO2, cartouche 60 g.
SUPPORT
Type mural.

TEMPÉRATURE D'UTILISATION
+5° + 40 °C.
DIMENSIONS ET POIDS
Hauteur : 720 mm - Largeur : 270 mm - Profondeur : 180 mm.
Poids : 15 kg.
Colisage : 785 x 220 x 200 mm - Poids : 7,4 kg.

AGRÉMENTS
- CE.PED.B.UDM.002.12.FRA

PERFORMANCES
Temps de fonctionnement : 14 minutes.

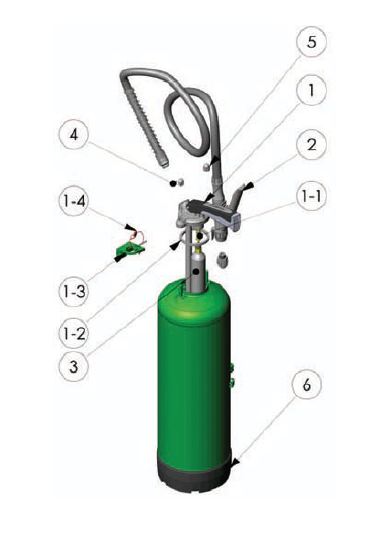

Repère Code Désignation
1 0308067 Tête M18 sans cartouche CO2 sans tuyau
1-1 03-07790 Percuteur monté
1-2 0312250 Joint de tête
1-3 0311770 Goupille de sureté verte
1-4 03069242 Scellé - sachet de 90 pièces
2 0307029 Soufflette avec lance et tuyau
3 0310478 Cartouche CO2 60 g - D15
4 0307697 Opecule d'étanchéité pour ext. eau
5 0311472 Écrou borgne M8 Inox
6 0308156 Socle de protection standard
0313801 Support mural
0307697 Opercule d'étanchéité pour ext. eau
1080115 Dose agent c onservateur

MISE EN SERVICE
1- Enlever la sécurité en tirant sur l'anneau
2- Appuyer sur la poignée pour la mise en pression
3- Presser la soufflette et diriger le jet sur la brûlure
