Plateforme élévatrice PMR E07 avec cabine AR:IA - Hydraulique - Charge jusqu'à 400 kg

Données Techniques - Plateforme élévatrice E07 avec cabine AR:IA
Système de levage pour personne à mobilité réduite

• Conforme à la Directive Européenne 2014/30 Compatibilité Électromagnétique;
• Conforme à la Directive Européenne 42/2006 Directive Machines (certificat de conformité délivré par IMQ);
• Conforme au Décret Législatif n. 17 du 19/02/2010.

Installation

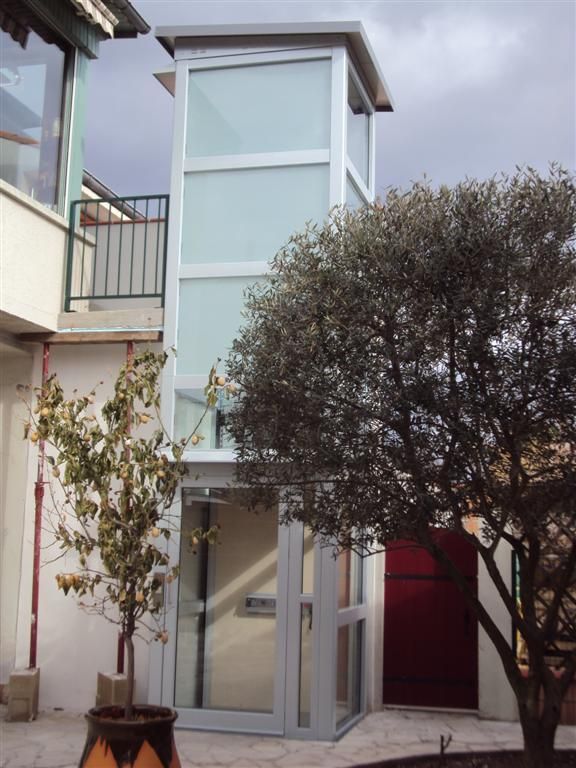

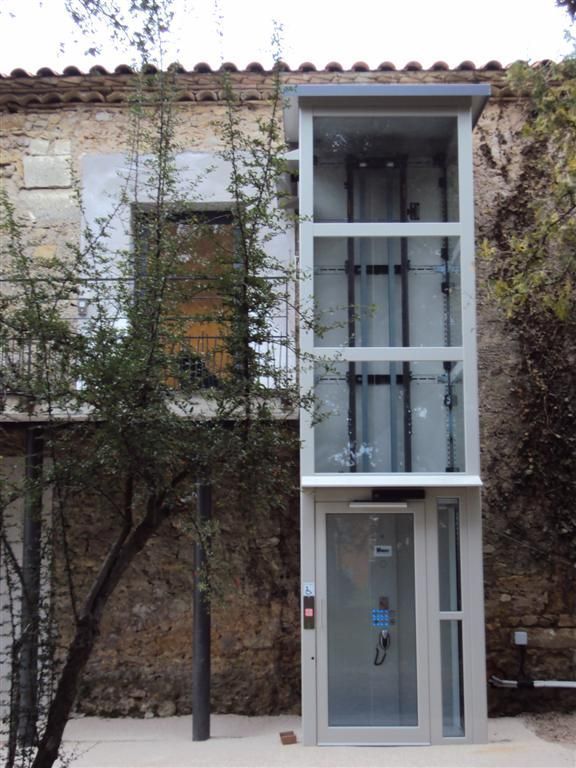

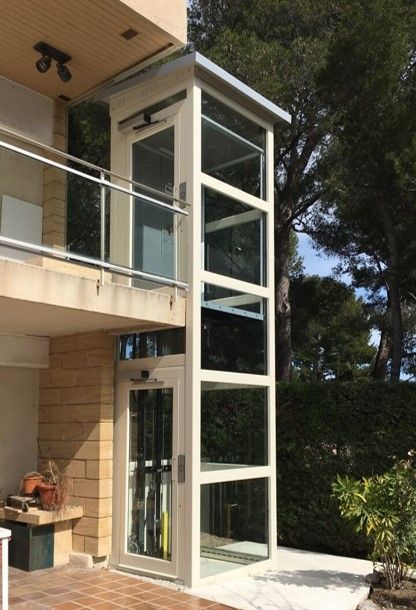

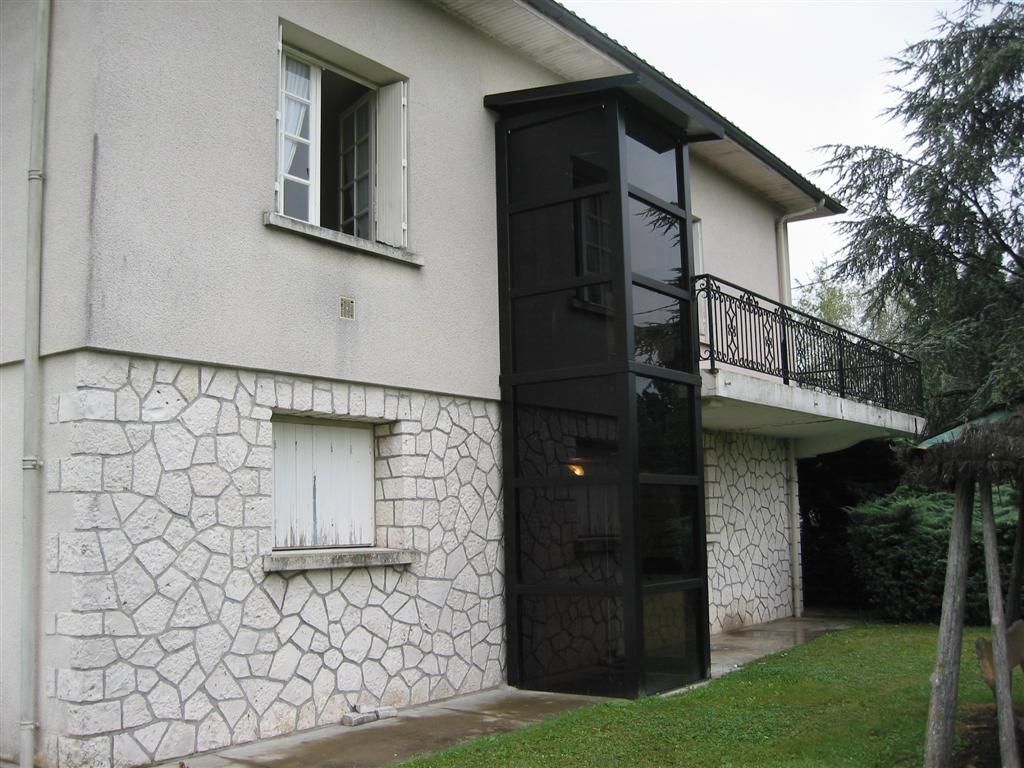

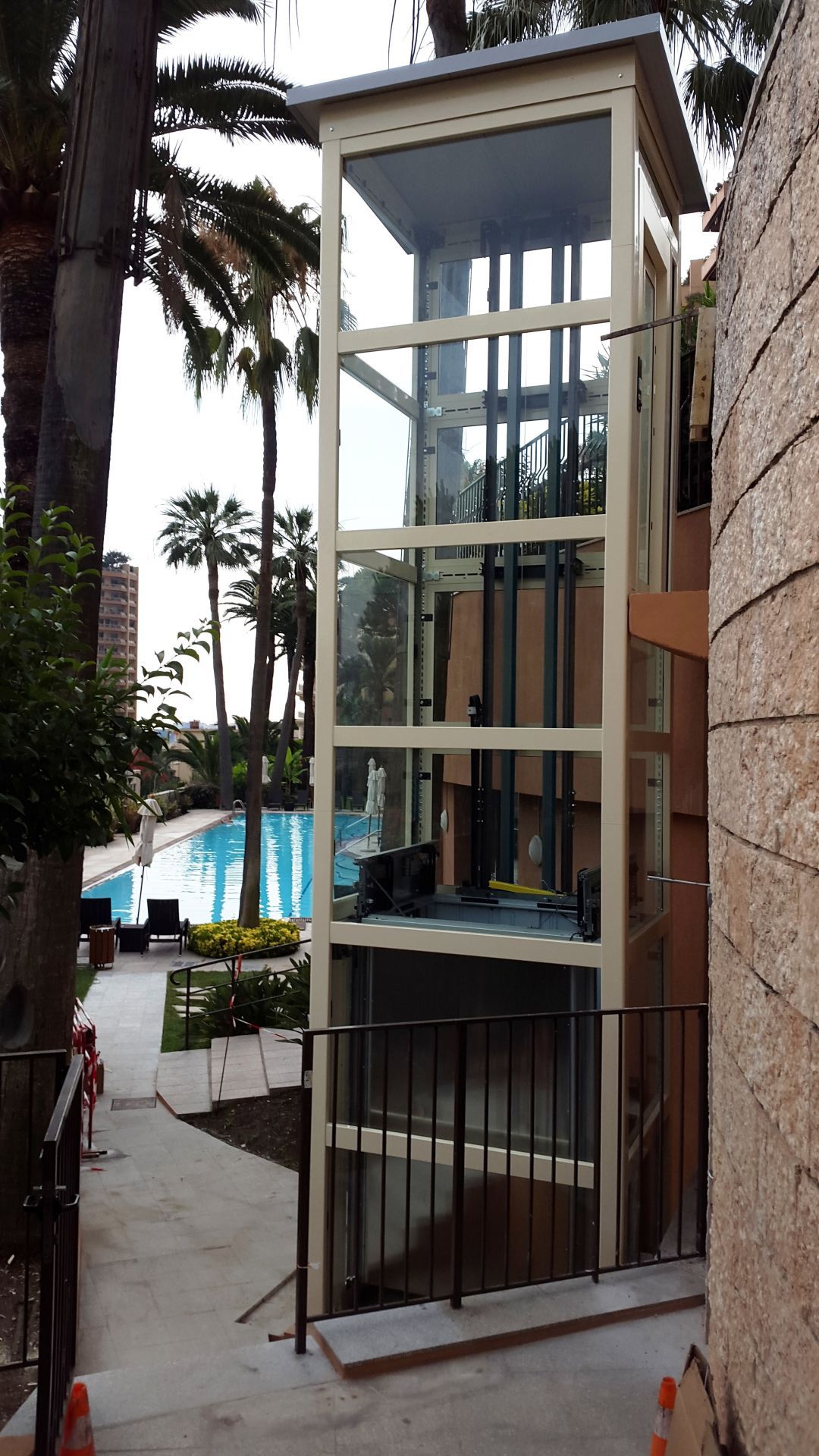

L'installation peut être réalisée aussi bien à l'intérieur qu'à l'extérieur. L'unité de commande et l'installation électrique doivent toujours être logées dans un compartiment protégé constitué de l'armoire moteur fournie de série. Si l'unité de commande est exposée à des températures inférieures à 0°C, il est obligatoire d'équiper le système hydraulique d'un dispositif de chauffage de l'huile, optionnel. Pour les installations extérieures, un toit de protection est obligatoire. Le tuyau hydraulique atteint la base des guides avec une longueur standard de 3 m (disponible en 6 à 9 m max sur demande).

• Capacité de charge : jusqu'à 400 Kg
• Type de cabine : E07

Type de cabine - Capacité (Kg)

• Base (2 parois en tôle et une porte battante) : 400
• Base avec paroi en verre : 400
• Base avec 2 parois en verre : 350
• Base avec porte télescopique en tôle : 385
• Base avec porte télescopique en tôle et paroi en verre : 350
• Base avec 2 portes télescopiques en tôle : 350
• Cabine avec 1 porte télescopique en tôle et 2 parois en verre : 350
• Cabine avec 2 portes télescopiques en tôle et une paroi en verre : 350
• Cabine avec porte télescopique en verre : 350

Course: 9,25 m.
Hauteur sous plafond: Minimum 2 250 mm en gaine maçonnée, minimum 2 270 mm avec structure ; 2 600 mm avec porte télescopique automatique en cabine.
Nombre d'arrêts intermédiaires: Maximum 3, avec une distance minimale de 230 mm entre les arrêts.
Moteur et alimentation
Moteur situé dans l'unité hydraulique avec les spécifications suivantes :

• Puissance : 2,2 kW
• Tension de ligne : 230V monophasée
• Tension d'alimentation moteur : 230V
• Tension d'alimentation auxiliaire : 24V

Fixations - au choix du client :

• avec supports d'ancrage pré-maçonnés;
• au mur arrière avec chevilles mécaniques;
• au mur arrière avec chevilles chimiques ou sur poutrelle;
• avec une structure en acier.

Guides: En profilés T70-1a usinés.

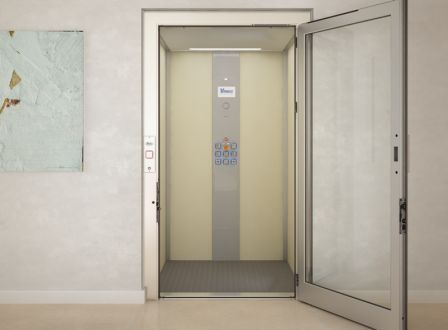

Matériaux cabine et couleurs:

• 3 parois (2 en cas d’accès opposés ou adjacents) en tôle pré-revêtu couleur similinox (ou couleurs alternatives : Blanc, Noir, Gris Ciment, Vert, Ivoire, Bleu Pervinca, Effet Corten, Effet Cuivre);
• Revêtement de sol en caoutchouc à pastilles noires;
• Plafond avec éclairage LED en forme de "L".

Les portes et la structure sont en acier gris clair Vimec 7040.
Porte automatique télescopique
Disponibles en tailles standard de 800 mm, avec options en 700, 750, 860 et 900 mm.
Vitesse maximale: 0,15 m/sec.
Sécurités électriques, mécaniques et hydrauliques
Incluent bouton d’urgence, descente anti-blackout, verrouillages conformes aux normes CEE, système de freinage d’urgence, soupape parachute et bien d'autres dispositifs assurant une sécurité optimale.
Fosse: 120 mm pour gaine maçonnée et protections en aluminium, 140 mm pour structure métallique.
Hauteur cabine: 2000 mm / 2100 mm en option.
Responsabilités du client
Le client est responsable des modifications préalables à l'installation et de la mise en place des lignes électriques conformes aux exigences techniques spécifiées.
Remarque: Les données indiquées sont sujettes à modifications sans préavis par Vimec S.r.l.
