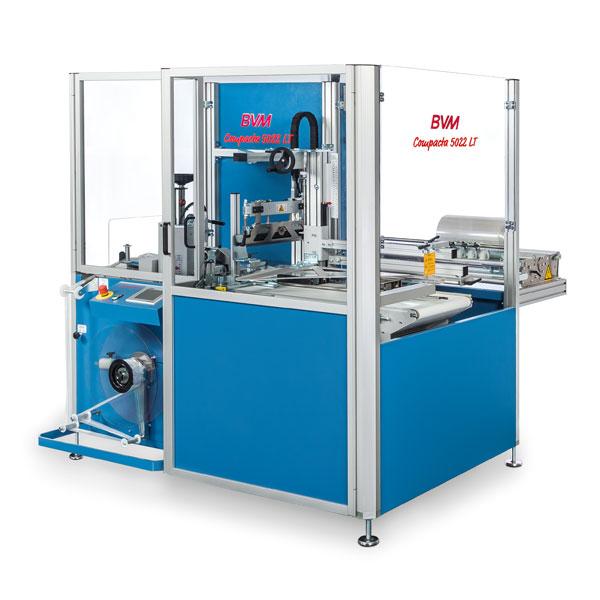

Emballeuse automatique intégrale - BVM Type COMPACTA 5022 LT avec tunnel de rétraction SC 4530 LT

Le modèle de base disponible comme simple machine de mise sous film ou comme combiné avec un tunnel de rétraction SC 4530 LT. La machine de mise sous film Compacta LT est conçue pour l'emballage automatique. Cette machine d'emballage en ligne à contrôle par cellules photo-électriques peut être alimentée manuellement ou entièrement automatiquement. La machine de mise sous film fabrique un emballage soudé sur trois côtés à partir de film dossé. En fonction du modèle et de l'équipement de la machine de mise sous film, le système d'emballage sophistiqué et ses systèmes d'alimentation permettent des cadences allant jusqu'à 40 cycles par minute. Les systèmes de soudage à chauffe continue de cette série de machines de mise sous film permettent d'utiliser tous les films du commerce en polyéthylène, polyoléfine et en PVC. L'utilisation d'un film fin en polyoléfine et le couteau de séparation BVM permettent de réaliser des soudures très fines.

Réglage simple de la machine d'emballage Compacta grâce à une manivelle avec liste de formats, enregistrable dans le pupitre tactile, avec enregistrement des données de format dans le pupitre tactile. Cela garantit des temps de réglage courts de la machine de mise sous film et une sécurité de fonctionnement maximum. La Compacta LT existe avec une largeur de soudure de 500 mm pour un format allant jusqu'à 450 mm.

Données techniques

• Bâti-machine en acier mécano assemblé
• Tous les systèmes de soudure sont à chauffe permanente sans entretien
• Soudure transversale avec couteau intégré et interchangeable séparément
• Entraînement guillotine de soudure électro-mécanique
• Système de soudure transversale avec guidage de précision linéaire équipé en version standard d'un automate programmable
• Tableau de commande Touch Panel avec guidage graphique et display couleur
• Changement de format rapide par intégration directe des dimensions produits et des cadences dans le Touch Panel
• Vitesse réglable des bandes d'alimentation et d'évacuation, V = 10-30 mètres / minute
• Mémoire pour 100 formats produits et paramètres avec intégration des cadences et des températures de soudure
• Vitesse de tous les entraînements réglable par variateur de fréquence
• Intervention minimale grâce à un entraînement direct des bandes d'alimentation et d'évacuation
• Alimentation In-Line des produits et cadencement par cellules photo-électriques en horizontal ou en option en vertical
• Plaque presse film au niveau de la guillotine de soudure transversale avec détection produits
• Bande de transport d'alimentation à arête vive rotative, extensible pour mise en place facile du film
• Soudure longitudinale actionnée de façon pneumatique dispositif d'ouverture permettant la mise en place aisée du film
• Dispositif de déroulement du film positionné à une hauteur ergonomique sans axe (le changement de bobine de film s'en trouve ainsi facilité et plus rapide)
• Dispositif d'enroulement du film avec contrôle de rupture
• Répartiteur automatique pneumatique de l'enroulement des chutes en combinaison avec le stockage des grandes chutes
• Commutateur réversible droite/gauche positionné directement au niveau de l'alimentation du film avec contrôle de fin de bobine par logiciel
• Changement de formats par manivelle pour hauteur et largeur des produits
• Niveau de soudure transversal et longitudinal réglable sur milieu du produit avec une seule manivelle
• Habillage de protection en profilé d'aluminium/Makrolon avec portes pliantes pour une accessibilité maximale. Toutes les portes sont équipées de détecteurs de sécurité
• Les équipements BVM sont conformes aux normes CE en vigueur. Les machines BVM remplissent les nouvelles prescriptions EN ISO 13849-1 ainsi que les nouvelles prescriptions européennes 2006/42/EG et 2004/108/EG.

Caractéristiques

• Tableau de commande : à gauche
• Largeur guillotine de soudure : 500 mm
• Dimension de soudure maxi : environ 450 mm
• Hauteur de passage : 220 mm (Standard)
• Largeur bandes alim. et évacuation : 400 mm
• Cadence : jusqu'à 40 cycles/minute.*
• Soudure longitudinale : en fonctionnement continu
• Laize maxi du film : 650/650 mm Film dossé
• Diamètre maxi bobine de film : 400 mm
• Raccordement électrique : 400 VDS, 50 Hz avec Terre et neutre
• Commande électrique Software : Siemens STEP 7
• Commande électrique Hardware : CPU VIPA compatible avec périphérie Siemens
• Puissance de raccordement : env. 5kVA
• Raccordement pneumatique : 6 bar
• Peinture : RAL 5007 – bleu brillant
• Hauteur de travail : 850 ± 50 mm

* La cadence de la machine est tributaire de ses équipements, de la nature des produits et du type de film
