Ensemble d'étude d'un moteur de modélisme - ez513

Le moteur de modélisme est un outil idéal pour faire appréhender aux élèves les notions de cinématique. Monté sur un support, le moteur de modélisme EX513-1 est équipé d'un rapporteur d'angle 360° et d'un comparateur pour l'étude du système bielle - manivelle.
Objectifs Pédagogiques :
Etude de la forme géométrique des surfaces et des volumes constitutifs d'une pièce
DAO 3D
Cinématique des liaisons
Transformation de mouvement : bielle - manivelle
Description technique :
Un logiciel de simulation du fonctionnement du moteur permet la mise en situation du mécanisme et l'étude des liaisons. Avec le moteur de modélisme en éclaté EX513-2 et les fichiers DAO 3D, l'élève visualise la réalisation et découvre les choix technologiques du constructeur.

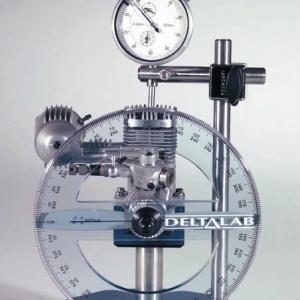

Moteur de modélisme monté sur support avec rapporteur d'angle et comparateur EX513-1
Moteur de modélisme en éclaté EX513-2
CD Rom : étude d'un moteur de modélisme EX518-7
CD Rom avec ressources pédagogiques et techniques (3D - SW)
