Erecteur à voussoir - ACIMEX - Manutention lourde pour tunnels - Jusqu'à 20 tonnes de charge

Description
ACIMEX, le leader pour la manutention industrielle de charges lourdes, est expert dans la fabrication et la conception d'érecteurs à voussoir. Demandez votre devis pour obtenir un modèle d'érecteur à haute valeur ajoutée technique qui correspondra à vos attentes.

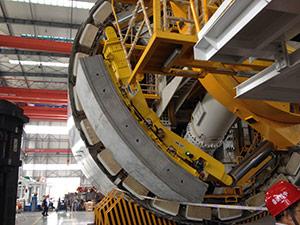

Qu'est-ce qu'un érecteur à voussoir ?
L'érecteur à voussoir de la société ACIMEX opère dans les tunnels et permet d'assurer la préhension, le positionnement et la dépose unitaire des voussoirs et radiers. Situé derrière la tête de forage du tunnelier, à l'intérieur du bouclier, l'érecteur est connecté aux colonnes du TBM par deux vérins afin de positionner le voussoir en X, Y et Z pour former un anneau. Cet appareil de manutention, qui évolue à 360°, garantit une sécurité optimale dans des environnements extrêmes.
Quelles sont les caractéristiques d'un érecteur à voussoir ?
- Doté de 2 ventouses latérales fixées sous le châssis et d'une ventouse centrale avec mouvement vertical hydraulique.
- Fonctionnement grâce à une pompe à vide montée sur pendule et un raccord tournant pour l'arrivée du vide.
- Rotation du châssis et réglage de l'assiette possibles jusqu'à +/-5°.
- Équipé de 3 électrovannes de vide et 6 capteurs de vide et de pression (3 vacuostats 4-20 mA et 3 manomètres).
- Tension d'alimentation : 400V Tri.
- Capacité de charge maximale : 20 tonnes.
Les érecteurs à voussoir ACIMEX dans les plus gros tunneliers au monde
En 2013, l'entreprise NFM Technologies a fait appel à la maîtrise technique de la marque ACIMEX en commandant un érecteur sur-mesure pour la construction de l'anneau en béton du plus gros tunnelier construit en France (15,08 m de diamètre). Pour information, le plus grand érecteur jamais construit a également été fabriqué par l'entreprise. Le diamètre de l'anneau intérieur était de 15,848 m, son poids de 18 tonnes, et il a été utilisé par la société Hitachi pour la réalisation du tunnel « Alaskan Way ». Une nouvelle preuve de la fiabilité des équipements conçus et fabriqués par la société ACIMEX.
ACIMEX, expert de la manutention lourde, vous accompagne dans vos projets. N'hésitez pas à nous contacter ou à demander un devis.
