Etais super atlas

ETAI TIRANT POUSSANT DE 1.10/1.70 à 6.40/10M

L'étai en aluminium ALUPROP - L'étai en aluminium ALUPROP a été conçu pour servir de support aux coffrages horizontaux de ULMA, même s'il peut également être utilisé comme élément de soutien ou d'étaiement, toujours dans le respect des limites de charges et des recommandations de montag

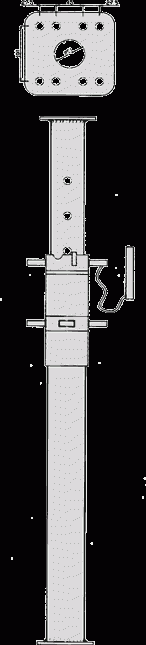

1 – Fût : Ø 57 mm - 2 – Coulisse : Ø 48 mm - épaisseur ( + mm*) à partir de 2m50 pour type 2 - 3 – Broche imperdable : Ø 14 mm - 4 – Manchon fonte GS : long 155 mm - 5 – Platine : 120 x 120 x 5 mm - 6 – Rondelle d'appui : épaisseur : 3 mm - 7 –

La mise à plomb s'effectue grâce à une seule bague. - Extension réglable à intervalles de 10 cm par réglage de la bague. - Système anti - cisaillement, grâce à la longueur majorée du tube intérieur d'au moins 10 cm. - De façon à prévenir les accidents. - Plaques articulées montée

La mise à plomb s'effectue grâce à deux bagues. - Extension réglable à intervalles de 10 cm par réglage des bagues. - Système anti - cisaillement, grâce à la longueur majorée du tube intérieur d'au moins 10 cm. - De façon à prévenir les accidents. - Plaques articulées montées aux

Fût : Ø 55 mm - Coulisse : Ø 48 mm - épaisseur ( + mm *) à partir de 2m50 - Broche imperdable : Ø 14 mm - Manchon acier : long 140 mm - Platine : 110 x 110 x 5 mm (4,5mm pour TAE) - Rondelle d'appui : épaisseur : 3 mm - Garde à la main : 100 mm - Protection : peinture ou galvanisatio

Fût : Ø 55 mm - Coulisse : Ø 48 mm - épaisseur ( + mm *) à partir de 2m50 - Broche imperdable : Ø 14 mm - Manchon acier : long 140 mm - Platine : 110 x 110 x 5 mm (4,5mm pour TAE) - Rondelle d'appui : épaisseur : 3 mm - Garde à la main : 100 mm - Protection : peinture ou galvanisatio

Fût : Ø 101,6 mm - 2 Coulisses : Ø 88,9 mm - 2 Vérins M48: 1 droite & 1 gauche - 2 Broches imperdables : Ø 18 mm - Chape : à la demande - 4 Poignées de manutention - Protection : peinture - ou galvanisation - TABLEAU DES CHARGES ADMISSIBLES en daN avec coef. de sécurité >= 2,0. Dime

ETAI ALU LEGER

Fût : Ø 95 mm - Coulisse autonettoyante à filet rapide: Ø 70 mm - Crochet de verrouillage automatique: à ressort - Écrou fonte GS libérable: long 60 mm - Platine coulisse soudée: 160 x 160 x 10 mm - Platine fût vissée: 160 x 160 x 10 mm - Protection Fût: brute ou peinture client. Ta

5 choix de résistance = 5 classes normalisées Pour une vérification visuelle immédiate, les platines ont des formes différentes selon la classe. Sur tous les étais, dans toutes les classes : Anti-déboitement fût coulisse Arrêt fin de course de l'écrou Garde à la main de 100 mm Renfort de

Selon norme NF EN 1065 Anti-déboitement fût/coulisse Garde à la main de 100 mm Protection par galvanisation à chaud Garde aux doigts Renfort de pied Broche imperdable chanfreinée
