Extensomètre de forage électrique - EDS-70V / EDS-70P

Extensomètre de forage électrique – EDS-70V / EDS-70P

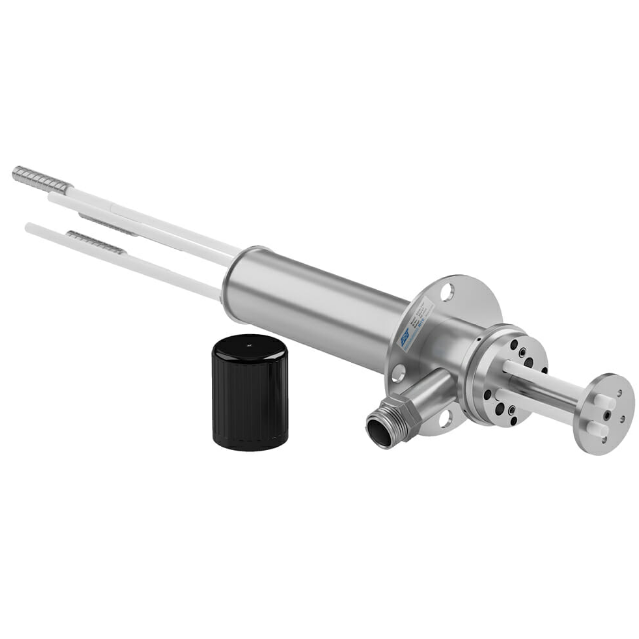

L’extensomètre de forage EDS-70V / EDS-70P mesure l’extension qui a lieu avec le temps dans un trou foré ou dans plusieurs trous forés dans une masse rocheuse. C’est un instrument de précision conçu pour aider les ingénieurs civils et les géologues dans la mesure de la déformation de la masse rocheuse et du sol adjacent ou environnant. C’est un équipement essentiel pour enquêter et suivre des fondations, pentes et remblais et pour étudier le comportement de la roche autour des cavités souterraines, des tunnels et des mines. L’extensomètre de forage est un instrument important, en particulier dans les enquêtes sur les cavités et glissements de terrain
Ce système est similaire à l’EDS-63U-D, sauf que l’ensemble de tête EDS-70V / EDS-70P utilise des capteurs de déplacement à corde vibrante (l’EDE-VXX dans la gamme – 50, 100 ou 150 mm).
Les câbles multiconducteurs sont utilisés pour transmettre la sortie électrique sur de longues distances. Les lectures peuvent être prises avec une unité de lecture / enregistreur de données portable ou via un système d’acquisition automatique de données à distance. Ce système est également disponible pour une utilisation avec des appareils de lecture mécaniques.
APPLICATIONS
Pour déterminer comment se comporte le toit ou mur d'une cavité souterraine, la cavité ou le tunnel pendant l'opération d'excavation et étudier l'efficacité du système de support.
Pour prédire la chute du toit ou du mur potentiel avant qu'elle ne se produise réellement. La chute de toit ou de mur dans une cavité souterraine est presque invariablement précédé d'un affaissement mesurable comme les strates s'ouvrent et le mouvement se produit généralement à un taux croissant à l'approche des conditions de chute. Une chute insoupçonnée du toit et du mur peut entraîner des accidents graves et peut nécessiter des correctifs coûteux et opérations de réparation.
Pour mesurer et surveiller le mouvement dans une pente ou une fondation en raison de l'excavation de cavités souterraines ou en raison de la construction d'une structure lourde comme le béton, enrochement, maçonnerie ou barrage en terre sur la fondation.
