Description
L'extracteur d'air SVENT DDN 524-800 de type TORIN est un extracteur d'air centrifuge en escargot ultra puissant qui développe une aspiration sans égale.

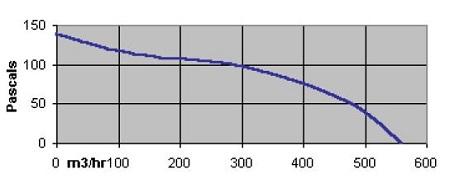

Sa technologie centrifuge produit une dépression (ou pression statique en entrée) très importante. Cette forte dépression en entrée de l'extracteur permet de faire circuler de gros volume d'air (à débit élevé) à travers de longs conduits d'aération. puissance 500 m3/h

L'extracteur d'air SVENT MC-25-2A ou DDN 524-800 de type TORIN d'une puissance de 500 m3/h est un extracteur d'air centrifuge en escargot ultra puissant qui développe une aspiration sans égale.

Sa technologie centrifuge produit une dépression (ou pression statique en entrée) très importante. Cette forte dépression en entrée de l'extracteur permet de faire circuler de gros volume d'air (à débit élevé) à travers de longs conduits d'aération.

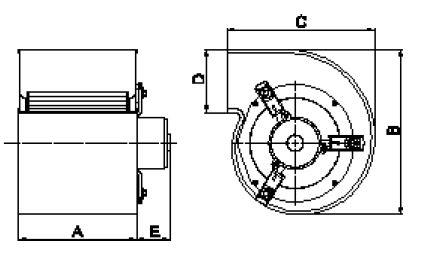

L'air est aspiré par les 2 ouies latérales de l'extracteur (ouvertures circulaires) et est projeté par la fente rectangulaire située en facade.

L'extrateur d'air TORIN SVENT MC25-2A ou DDN 524-800 peut se fixer au mur à l'aide de ses flanges situées au niveau de sa bouche de sortie (fente rectangulaire située en facade).

Cet extracteur peut être intégré dans un caisson insonorisé afin de le rendre silencieux et d'y connecter facilement la gaine grâce à l'emploi de flanges (dans le but obtenir une entrée et une sortie circulaire, voir caisson insonorisé).

Pour une utilisation fonctionnelle, il est NECESSAIRE d'encastrer le moteur dans un caisson, en bois ou métal, presentant les mêmes caracteristiques que nos caissons (=> VOIR la section extracteur avec caisson insonorisé).?

Ces moteurs en escargot de type Torin ne sont pas destinés a fonctionner sans caisson adapté.

Ne pas utiliser le moteur seul, sans caisson adapté.

OxyGen Info+

Dans le cas d'un ventilateur centrifuge, les pâles sont inclinées vers l'avant et l'aspiration de l'air se fait axialement, le refoulement radialement.

Afin de déterminer l'extracteur approprié à votre installation, il est nécessaire de calculer le volume de votre pièce ( L x l x h ).

Multiplier ce résultat par 7 pour un usage classique,
Multiplier ce résultat par 30 pour des pièce avec source de chaleur,
Multiplier ce résultat par 50 à 100 pour des pièces dégageant une forte chaleur : cuisine de restaurant, chaudière, salle de sport, forte densité humaine.
Possibilité de coupler cet extracteur à un variateur de vitesse 2.5 ampères.
