Fdv / fdvf - ventilateur atex - funken - 110 à 250 mm

FDv / FDvF

• Diamètre de raccordement de 110 à 250 mm
• Débits d'air de 50 à 3500 m3/h
• Différences de pression totales max 830 Pa

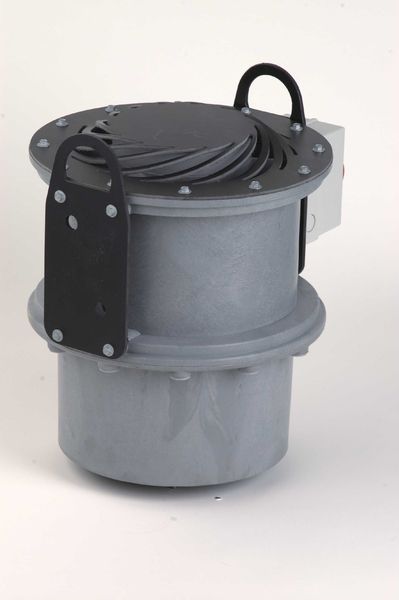

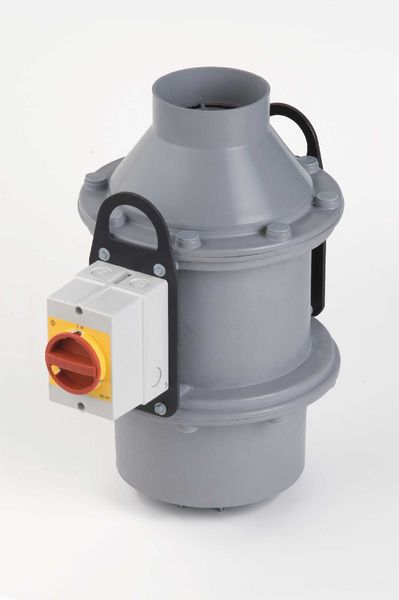

Ventilateur de plafond type FDv pour l'extraction de gaz, vapeurs et brouillard agressifs et explosifs avec une teneur en poussières de < 5mg/m³ et une température max. de 40 °C. Température ambiante max. 40 °C.
Boîtier en PPs en version moulée par injection, avec système d'étanchéité intégré sans entretien composé d'un larmier périphérique pour éviter un ruissellement du condensat, et d'une boîte à labyrinthe. Dans la version antidéflagrante avec en plus un barrage de graisse remplissable de l'extérieur et un joint de lèvres VDMA 24 169 et RL/94/9/CE conforme ATEX. Manchon d'écoulement de condensat sur le point le plus bas du boîtier.
Côté compression avec grille de protection soudée.
Turbine haute performance avec aubes recourbées en arrière en PPs, en version moulée par injection avec aubage arrière pour une sous-pression garantie sur le passage d'arbre en marche.
Entraînement direct par moteur normé CEI-34, en enveloppe étanche au gaz par rapport à l'air vicié, avec pièces rapportées sur boîtier et turbine, résistantes aux températures, pour éviter des déformations de la position d'installation même en cas d'incident. Air de refroidissement moteur guidé, passant par des chambres d'entrée et de sortie d'air de refroidissement séparées l'une de l'autre pour éviter une circulation non contrôlée.

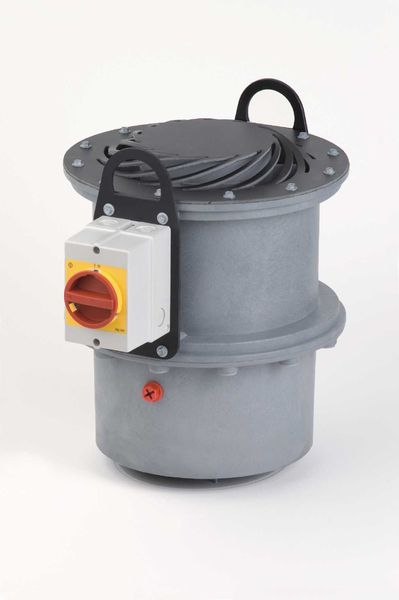

Un commutateur de réparation cadenassable avec contact auxiliaire est monté sur le ventilateur de plafond et relié au circuit. Le commutateur de réparation n'est pas antidéflagrant. Dans la version avec moteur antidéflagrant, une boîte à bornes est montée et reliée au circuit.

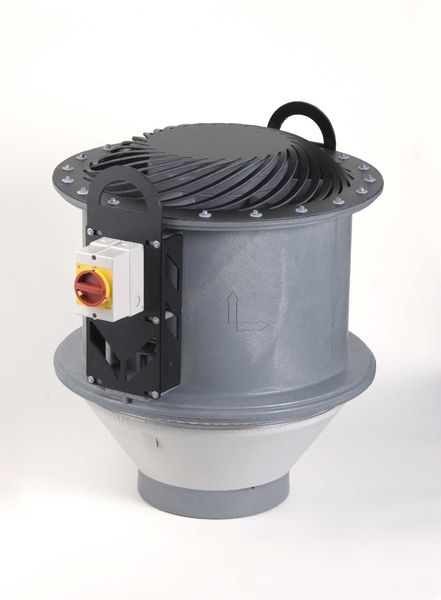

Le ventilateur de plafond du type FDvF(flat) se distingue du type FDv par sa technique d'évacuation plate.

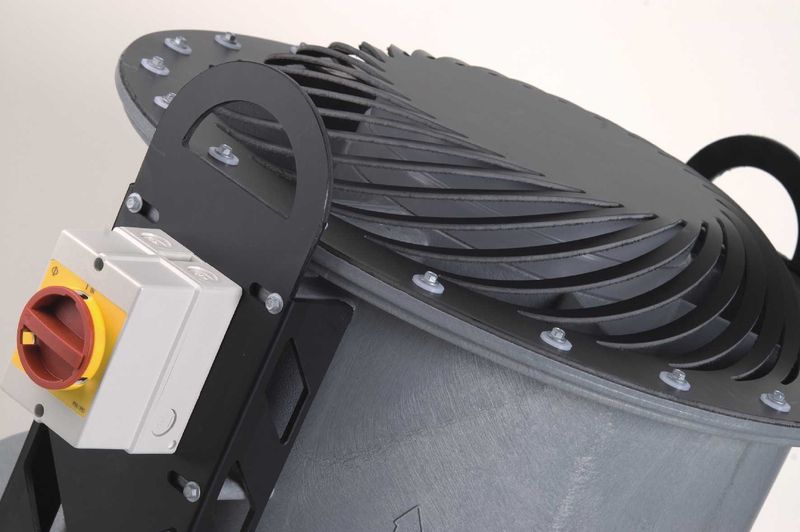

Une grille d'évacuation ou anti-oiseaux de forme spéciale, en plastique (IP20, conforme ATEX), assure un courant vertical uniforme.
Le ventilateur de plafond FDvF a un encombrement en hauteur plus faible et est par conséquent une variante à un prix bas.
