Fond bombé normalisé PRC - norme NF E 81-101 - pour appareils à faible pression_0

Description

FOND BOMBÉ NORMALISÉ

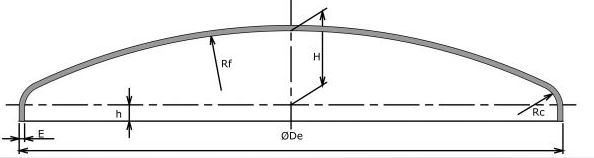

Schéma fonds bombés normalisés PRC

Le fond bombé « petit rayon de carre » dit PRC est déterminé par :
  • Un rayon intérieur de la calotte sphérique supérieur ou égal au diamètre extérieur du fond.
  • Un rayon de carre compris entre 30 et 50 mm suivant les diamètres.

Les fonds PRC sont spécialement adaptés pour les appareils à faible pression.

Caractéristiques principales :
  • Diamètre jusqu'à 3000 mm.
  • Épaisseur : jusqu'à 8 mm en inox sur certains diamètres, 12 mm en acier et 20 mm en aluminium.
  • Autres matériaux disponibles : Cuivre, Laiton, alliages de Nickel, Niobium, Titane, etc.

Fabrication :
  • Les fonds de grandes dimensions sont obtenus grâce à une soudure médiane réalisée suivant un procédé certifié.

Tolérances :
  • Les tolérances sur le développement, l'ovalisation mesurées dans le plan d'usinage du bord, le profil et la profondeur sont données dans la norme NF E 81-100.
  • Des fonds avec des tolérances plus serrées peuvent être réalisés sur demande spécifique – nous consulter.

Documentation :
  • Un tableau des principales dimensions d'après la norme NF E 81-101 est disponible en téléchargement.
  • Pour toutes autres dimensions (épaisseur inférieure, diamètres intermédiaires, bords droits, hors standards), nous consulter.
