Galets combinés axiaux réglables par excentrique

Les galets combinés axiaux réglables par excentrique sont une version réglable des galets combinés standards.

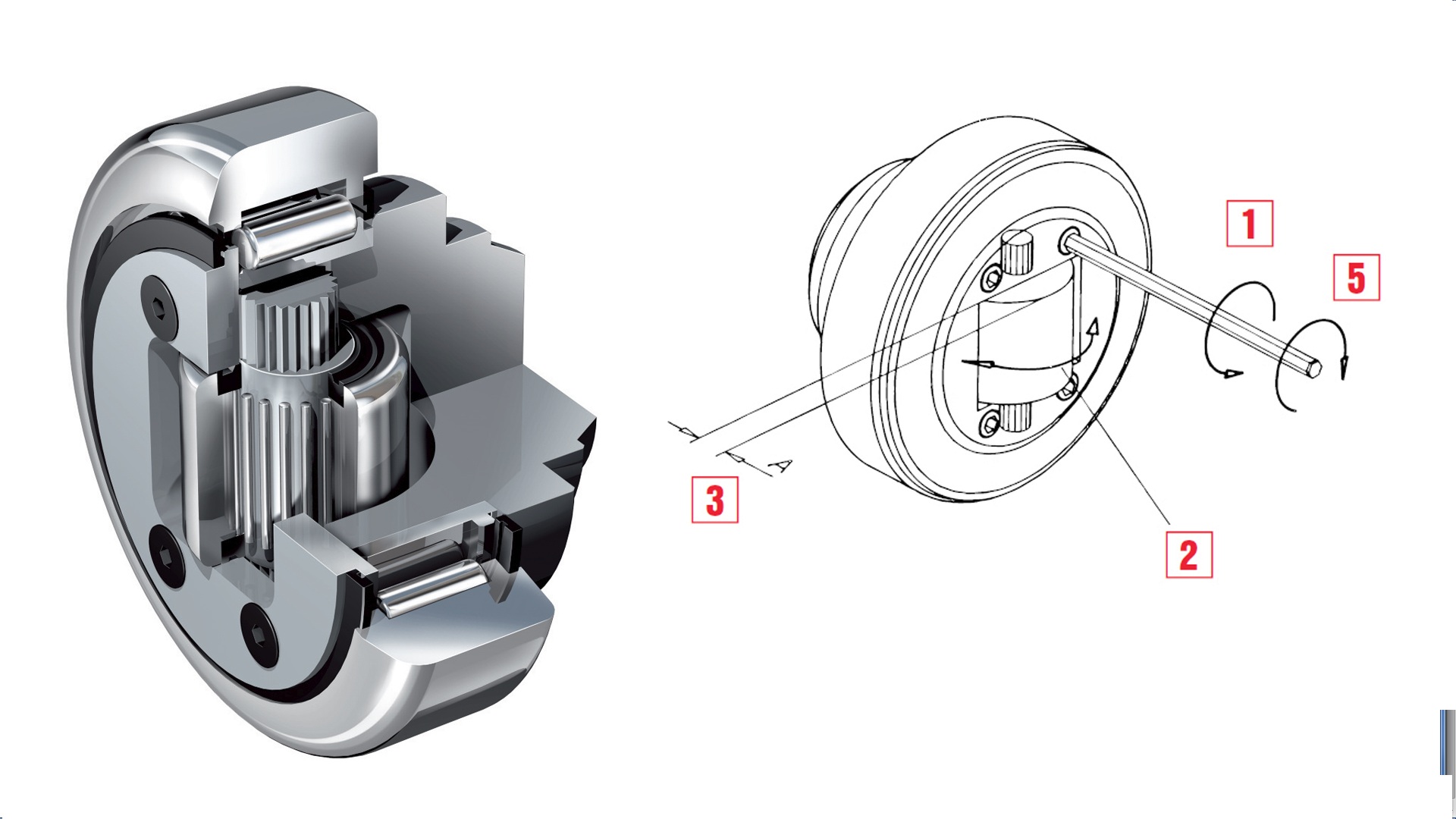

En desserrant les vis du couvercle au dos du galet, l'axe d'excentrique peut être tourné et ainsi permettre le réglage de la prodondeur axiale. La vis est ensuite collée avec de la Loctite avant de refermer le couvercle.

Caractéristiques techniques :
• Les bagues externes sont en acier UNI 16 CrNi 4 trempé à 62+2 HRC
• Les bagues internes sont en acier DIN 100 Cr 6 trempé à 62+2 HRC
• Rouleaux à tête plate en acier
DIN 100 Cr 6 trempé à 59-64 HRC
• Axes à souder en acier C22E
• Tolérance de boulons -0.05 mm


Avantages des galets combinés :
• Reprise optimale des efforts dans les profilés de guidage
• Durée de vie élevée pour les rouleaux et les profilés
• Les composants en stock pour un réapprovisionnement rapide
• Le système de rouleaux combinés réduit vos coûts de conception et de production
• Le système de rouleaux combinés peut reprendre des charges radiales et axiales élevées
• Profilés de guidage à ailes épaisses pour des charges statiques et dynamiques élevées
• Facilité de montage
• Galet et rails Winkel pour charges lourdes constituent des solutions économiques pour le guidage linéaire.


Domaine d'utilisation:
Le galet combiné axial WINKEL associés à des profilés pour fortes charges statiques et dynamiques sont la solution économique pour des mouvements verticaux et horizontaux sur des machines de manutention.

- A souder, ou sur platine
- Solution complètes : élévateurs, multi-axes ...
- De diamètre 62.5 à 149.4 mm
- Rouleau graissé à vie
