Machine tridimensionnelle LH Gantry Wenzel - numérisation CNC 3 ou 5 axes pour inspection de pièces lourdes et volumineuses
Description
Gamme LH Gantry

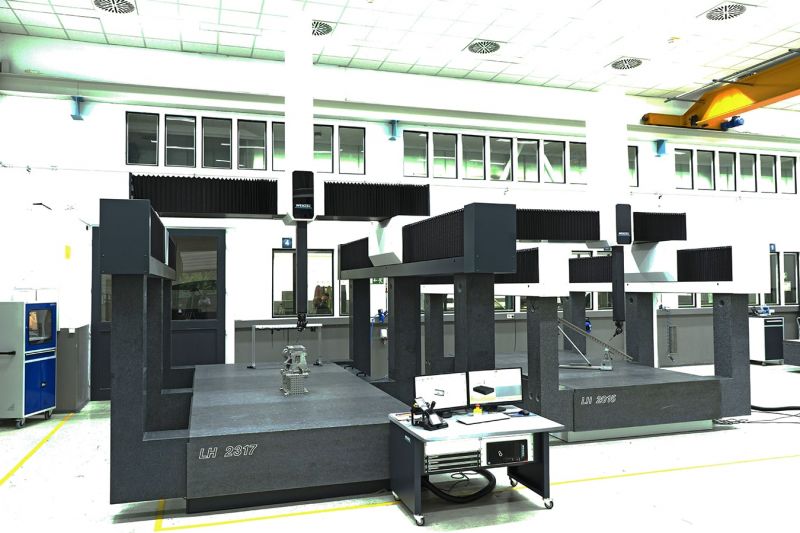

La LH Gantry est une machine à mesurer tridimensionnelle CNC équipée de paliers à air sur tous les axes. Elle offre tous les avantages ainsi que les possibilités d'utilisation de la série LH et a en outre été spécialement conçue pour l'inspection de pièces volumineuses et lourdes. Les guides surélevés dans l'axe Y assurent en outre une stabilité et une rigidité maximales, même en cas de mouvements dynamiques.
Caractéristiques
- Design ergonomique : Facile à utiliser | Facile à entretenir | Design esthétique
- La plus haute précision mécanique : Granit dans tous les axes | Fait à la main | Précision mécanique unique
- Grande flexibilité : Volume de mesure spécifique au client | Compatibilité des données | Convient pour l'automatisation
- Faibles coûts d'exploitation : Faible consommation d'air | Disponibilité rapide et fiable des pièces de rechange
- Multiples options de capteurs : Systèmes de capteurs à commutation | Numérisation à 3 ou 5 axes | Capteurs optiques
Variantes & tailles
| Nom | Précision | Plage de mesure |
|---|---|---|
| LH 2015 | 2,6 + L /450 | 2000 x 3000/4000/5000 x 1500 |
| LH 2315 | 2,9 + L / 450 | 2300 x 4000/5000/6000 x 1500 |
| LH 2317 | 3,3 + L / 450 | 2300 x 4000/5000/6000 x 1750 |
| LH 2615 | 3,2 + L / 450 | 2600 x 4000/5000/6000 x 1500 |
| LH 2617 | 3,6 + L / 450 | 2600 x 4000/5000/6000 x 1750 |
Informations sur les produits
Dans l'ensemble, le corps de la machine forme une unité autonome stable et homogène avec un amortissement actif des vibrations intégré en option, qui ne nécessite pas de fondation séparée. Les influences thermiques de l'environnement qui agissent sur la pièce et le site MMT peuvent être corrigées au moyen d'une compensation thermique automatique (en option). Grâce à l'utilisation optionnelle d'une table rotative, même les grandes pièces à symétrie de rotation peuvent être mesurées de manière flexible et précise. Les systèmes de mesure de la série LH Gantry sont disponibles dans les classes de précision Standard, Premium et Premium-Select.
Domaines d'application

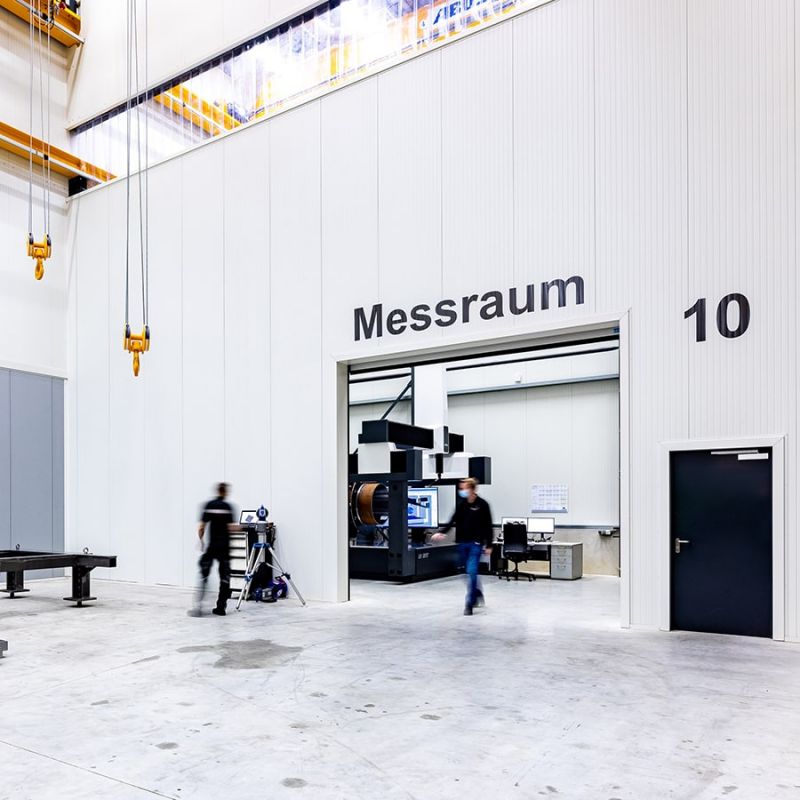

Stables, fiables et pleins de dynamisme, les portiques de mesure LH Gantry sont utilisables de manière universelle et flexible pour les applications les plus diverses. Les domaines d'application typiques sont par exemple la mesure de grands moteurs, de grandes boîtes de vitesses ou de composants de machines lourdes. La gamme LH Gantry répond également à la demande croissante en matière d'e-mobilité et aux nouveaux défis qui en découlent pour l'assurance qualité. Des exemples d'application sont la mesure des boîtiers de batterie pour les voitures électriques ou - un peu plus grand - pour les véhicules utilitaires électriques. WENZEL apporte ainsi sa contribution à la réduction des émissions dues au trafic.
